Московская Государственная Академия

Приборостроения и Информатики

Электротехника и электроника, часть 2.

ЗАЧЕТНЫЙ БИЛЕТ № 1

(1,0) 1. Модель трехфазного асинхронного двигателя представлена на рисунке, где показано направление вращения магнитного поля статора ns. Определите направление э.д.с. и тока в обмотке ротора, направление электромагнитной силы и момента.

(2,0) 2. Изобразите электрическую схему двигателя постоянного тока с параллельным возбуждением, подключите реостаты с помощью которых можно регулировать частоту вращения якоря.

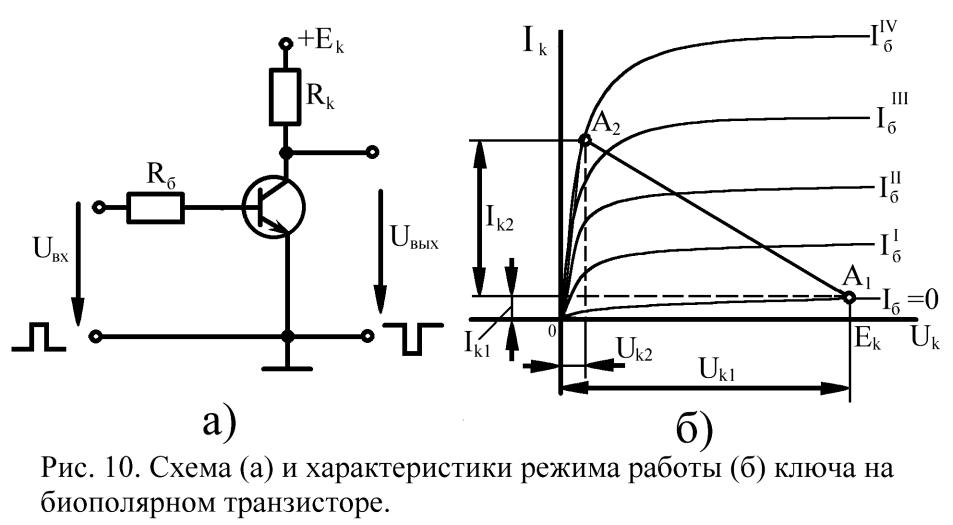

(1,0) 3. Каково назначение элементов Е, Rб и Rк в этой схеме?

(1,0) 4. Сравните одно- и двухполупериодный выпрямитель. Приведите примеры схем. Обьясните их сходство и различия. Чем отличаются основные параметры этих выпрямителей?

(2,0) 5. Определите значение частоты идеального холостого хода ДПТ при значениях магнитного потока 0,4 Фн и 0,8Фн, если Uн- const. и частота вращения при Фн n= 1500 об/мин.

(0,5) 6. Как по амплитудной характеристике определить коэффициент усиления полупроводникового усилителя?

(1,5) 7. Поясните принцип работы транзисторного ключа.

(1,0) 8. АЦП. Их назначение. Приведите пример схемотехнического решения.

Зав. Кафедрой ис-7, д.Т.Н, проф., Шатерников в. Е.

Московская Государственная Академия

Приборостроения и Информатики

Электротехника и электроника, часть 2.

ЗАЧЕТНЫЙ БИЛЕТ № 2

(2.0) 1. Определить частоту вращения магнитного поля статора ns, номинальную частоту вращения nн и момент Мн на валу асинхронного двигателя,

если известны следующие величины: частота питающей сети f=50Гц,

скольжение s = 0,04, число пар полюсов p = 2, мощность Pн = 8 кВт.

(1,0) 2. Изобразите электрическую схему генератора постоянного тока с параллельным возбуждением, подключите реостаты с помощью которых можно регулировать частоту вращения якоря.

(1,0) 3. Сравните различные типы фильтров (C, L, RC, CLC), обьясните их принцип действия, а также преимущества и недостатки.

(1,0) 4.Определите полосу пропускания усилителя.

(

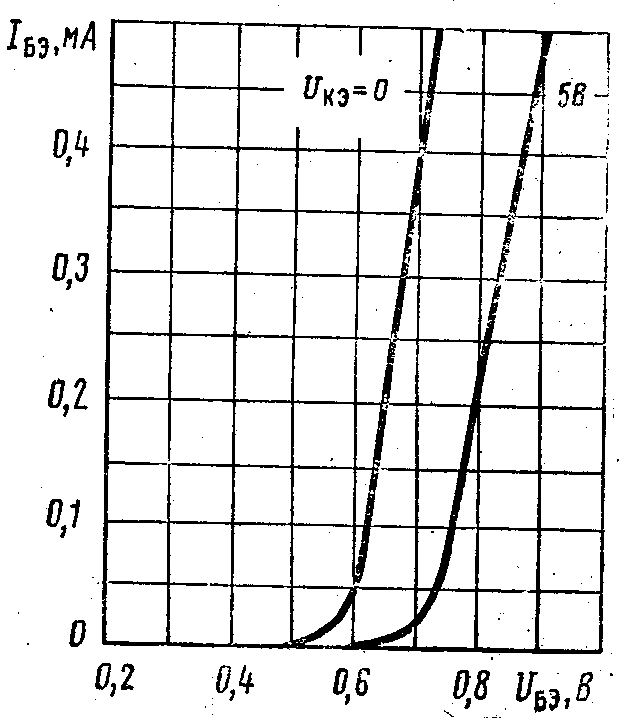

2,0) 5. По входным и выходным характеристикам транзистора КТ203 включенного по схеме с общим эмиттером, определить h- параметры, если рабочая точка задана для Uкэо = 10,0В и Iбо = 60,0мкА.

(0,5) 6. Для чего предназначен якорь и щеточно-коллекторный узел в машине постоянного тока?

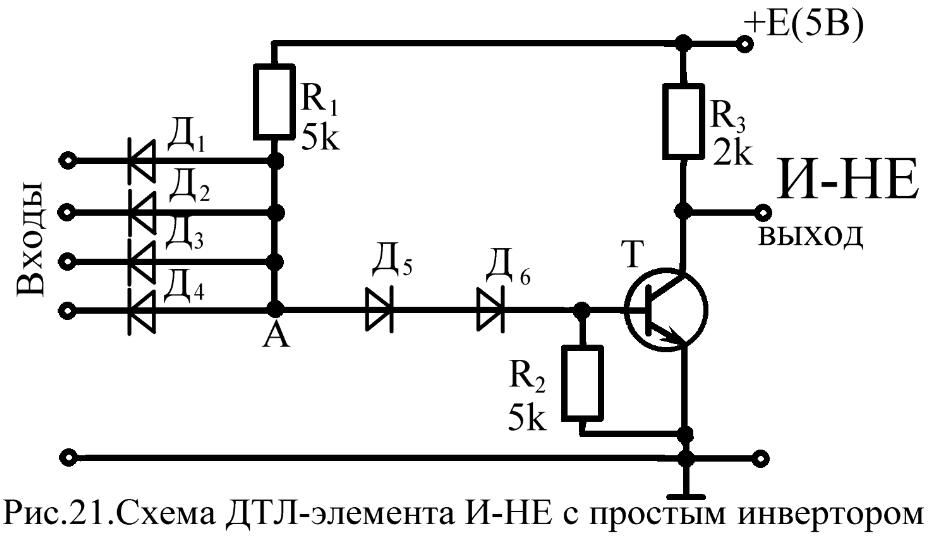

(1,5) 7. Поясните принцип работы элемента И-НЕ ДТЛ-логики.

(1,0) 8. ЦАП. Их назначение. Приведите пример схемотехнического решения.

Зав. Кафедрой ис-7, д.Т.Н, проф., Шатерников в. Е.

Московская Государственная Академия

Приборостроения и Информатики

Электротехника и электроника, часть 2.

ЗАЧЕТНЫЙ БИЛЕТ № 3

(2,0) 1. Трехфазный асинхронный двигатель развивает момент на валу Мн = 5Нм при номинальной частоте вращения nн = 1450 об/мин. Двигатель включен в сеть с напряжением Uл = 380В, его cosj = 0,88 и ток Iф = 2А.

Определите схему соединения двигателя, его к.п.д. и номинальное скольжение.

(1,0) 2. Изобразите внешние характеристики генератора постоянного тока с паралельным и независимымым возбуждением и обьясните, почему характеристика генератора с параллельным возбуждением более мягкая.

(1,0) 3. Как графически изображается полупроводниковый диод? Изобразите его вольтамперную характеристику.

(0,5) 4. Входной сигнал усилителя синусоидальной формы. Изобразите примерную форму сигнала на выходе усилителя, соответствующую точкам 1,2 и 3 на амплитудно-частотной характеристике усилителя.

(2,0) 5. Определите сопротивление приемника электрической энергии Rн, который подключен к ГПТ с параллельным возбуждением, если известно,что:

Uн = 110В, Iян = 7,5А, Iвн = 0,5А.

(1,0) 6. Назовите назначение схемы и ее элемента, приведенной на рисунке.

(1,5) 7. Объясните принцип раоты и назначение схемы ТТЛ-логики, приведенной ниже.

(1,0) 8. Приведите вариант базовой конфигурации микропроцессорной ЭВМ и поясните принцип ее работы.

Зав. кафедрой ИС-7, д.т.н, проф., Шатерников В. Е.

Московская Государственная Академия

Приборостроения и Информатики

Электротехника и электроника, часть 2.

ЗАЧЕТНЫЙ БИЛЕТ № 4

(1,0) 1. На основании каких физических законов основан принцип работы асинхронного двигателя? Сформулируйте эти законы.

(2,0) 2. Определите ток , потребляемый двигателем постоянного тока и момент Мн на его валу при номинальном режиме работы, если известны паспортные данные:

Pн = 8 кВт, nн = 1200 об/мин, hн = 89%, Uн = 150В.

(0,5) 3. Какая емкость связи между каcкадами больше Ср1 или Ср2 и почему?

(1,0) 4. Сравните внешние характеристики однополупериодного выпрямителя без фильтра и с RC фильтром.

(1,0) 5. Обьясните принцип функционирования тиристора и для чего он предназначен?

(1,0) 6. Каким способом можно создать вращающееся магнитное поле в трехфазном асинхронном двигателе?

(2.0) 7. Поясните принцин работы и назначение схемы ТТЛШ-логики, приведенной ниже.

(1,5) 8. Дешифратор. Назначение. Приведите пример применения.
