Тесты по общей электротехнике и электронике

1. Если все резисторы имеют одинаковые сопротивления R = 10 Ом, то эквивалентное сопротивление цепи равно:

2. Напряжение U через параметры цепи выражается формулой:

3. Все резисторы имеют одинаковые сопротивления. Эквивалентное сопротивление цепи равно:

4. Из какого материала якорь в электромагнитной системе измерительного механизма?

5. Может ли протекать измеряемый ток через подвижную и неподвижную катушки в электродинамической системе измеряемого механизма?

6. Из какого материала изготавливают подвижную часть в индуктивной системе измерительного механизма?

7. Каковы сопротивление R и активная мощность Р в цепи, показанной на рис., если Х_L=30 Ом, амперметр показывает 4 А, а вольтметр 200 В.

8. Каковы напряжения U_R, U_L, U_c и U₁ и ток I при резонансе напряжений в цепи на

рис., если U=220B, R=22 Ом, X_L=200 Ом?(указатъ неправильный ответ)

9. Мгновенное значение переменной величины определяется выражением a=50sin(628t+π/3). Каковы частота и период колебаний этой величины?

10.Сколько соединительных проводов подводят к генератору, обмотки которого соединены звездой?

11.Что произойдет с токами двух оставшихся фаз, если в соединении звездой с нейтральным проводом отключить одну фазу?

12.Линейное напряжение 380В. Каким будет фазное напряжение, если нагрузка соединена треугольником?

13. Магнитное поле – это одна из форм проявления электромагнитного поля, отличающаяся тем, что она действует:

14. Силовой характеристикой магнитного поля является:

15. Как зависит ЭДС ротора Е₂ вращающегося асинхронного двигателя от скольжения?

16. Укажите на рис. механическую характеристику трехфазного асинхронного двигателя (1..3), соответствующую регулированию его скорости путем увеличения частоты напряжения статора, если штриховой линией показана естественная характеристика этого двигателя.

17. При скольжении 2 % в одной фазе обмотки ротора асинхронного двигателя индуктируется ЭДС, равная 1 В. Чему будет равна ЭДС, если ротор остановить?

18. У какого транзистора входное сопротивление наибольшее?

19. При какой схеме включения транзистора коэффициент усиления по мощности меньше или равен единице?

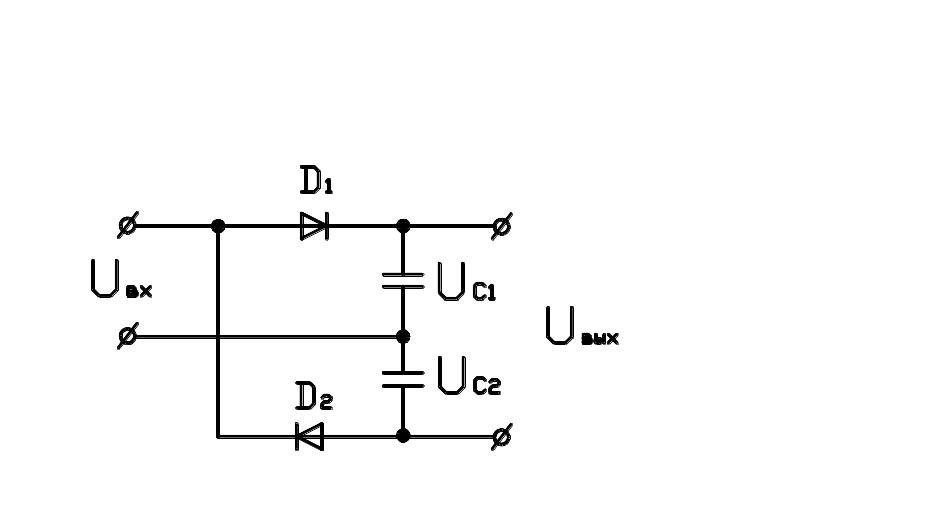

2 0. Схема удвоителя напряжения:

Диоды включаются:

Общее кол-во баллов-

Кол-во полученных баллов-

Оценка-

Тесты по общей электротехнике и электронике

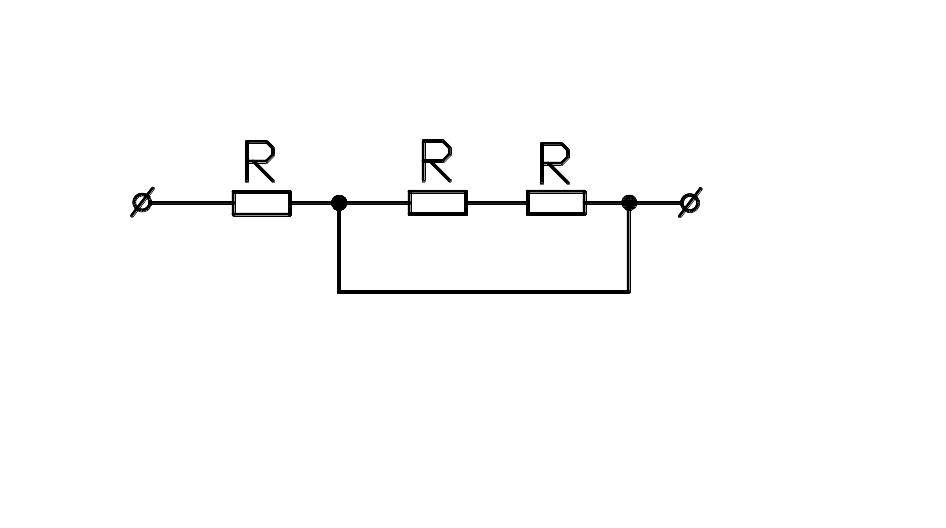

1. Все резисторы имеют одинаковые сопротивления. Эквивалентное сопротивление всей цепи равно:

2. Эквивалентное сопротивление всей цепи равно:

3. R₁ = 3 Ом, показания амперметров: А₁ = 5 А, А₂ = 25 А. Сопротивление резистора R₂ равно:

4.В электростатической системе измерительного механизма имеется ли рамка с проводником?

5.Каким прибором измеряют неизвестное сопротивление при использовании относительного метода?

6. Каковы напряжения U₁, U_R и токи I₁ I₂ и I₃ на рис. при резонансе токов, если U=380В, Хс=38 Ом, R=100 Ом? (указать неправильный ответ)

7. Построив векторную диаграмму, определить ток I в цепи на рис.

8.В трехфазную сеть с линейным напряжением 220В включают трехфазный двигатель, каждая из обмоток которого рассчитана на 220 В. Как следует соединить обмотки двигателя?

9.Чему равен линейный ток в случае симметричной нагрузки при соединении треугольником?

10.В симметричной трехфазной цепи фазное напряжение 220В, фазный ток 5А, cosφ=0,8. Какова фазная активная мощность?
