Департамент образования города москвы
ГОУ СПО ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ № 39
Методические указания
к практической работе № 26
«Создание и редактирование векторного графического изображения»
дисциплины «Информатика и ИКТ»
для групп первого курса СПО
технический профиль
Тема: Создание и редактирование векторного графического изображения
Цель занятия: освоение и закрепление навыков и знаний основ работы с векторными графическими изображениями.
Основные понятия
Особенности и возможности программы CorelDraw.
Программа CorelDRAW является одной из ведущих и самых популярных программ для работы с векторной графикой и входит в состав специализированного графического пакета программ - Corel Graphic Suite.
Это очень мощный графический редактор, которым одинаково удобно пользоваться и профессионалам в сфере компьютерной графики и начинающим любителям.
Программа CorelDRAW ориентирована на работу с векторной графикой. Векторная графика имеет как свои достоинства, так и свои недостатки. Основными достоинствами векторной графики являются легкая масштабируемость и трансформация изображений и объектов без потери в качестве и малый размер получаемых файлов. К недостаткам можно отнести сложность работы с изображениями фотореалистичного качества, с большим количеством цветов, оттенков и цветовых переходов (такие изображения удобно обрабатывать редакторами растровой графики).
Удобнее всего использовать эту программу там, где требуется рисунок и текст. Это могут быть всевозможные иллюстрации, схемы и чертежи, логотипы, бланки, листовки, дипломы и буклеты. С помощью CorelDRAW вы сможете легко и быстро изготовить макет цветного плаката и рекламного буклета, брошюры и обложки книги, объявления или календаря, визитки, Интернет-сайта и многого другого. Для подобных работ CorelDRAW - идеальное средство создания графики. Кроме того, вы сможете внедрять в ваши изображения любые объекты растровой графики, к примеру, фотографии, и делать их неотъемлемой частью вашей композиции. Программа CorelDRAW будет интересна и художникам. Инструмент Artistic Media (Художественная кисть) предоставляет богатые возможности для рисования.
П римеры изображений созданных в CorelDRAW
Основные принципы создания и редактирования векторных изображений.
Программа CorelDRAW оперирует с простыми объектами, имеющими собственные свойства (простые замкнутые фигуры, текст) и кривыми (незамкнутые и замкнутые контуры, состоящие из узлов и сегментов). Простые объекты могут быть переведены в кривые специальной командой.

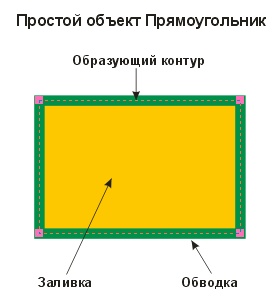

Объектам и кривым в CorelDRAW можно присваивать обводку (иногда называемую абрисом) и заливку. Причем в последних версиях программы заливка может быть и у незамкнутых контуров. Заливка и обводка могут присутствовать как одновременно, так и по отдельности. Можно вообще убрать у объекта атрибуты заливки и обводки, он будет невидимым, т.е. состоять только из контура без присвоенных атрибутов. Атрибуты заливки и обводки можно настраивать через соответствующие инструменты.
Запуск программы.
Программу CorelDRAW 12, можно запустить несколькими способами.

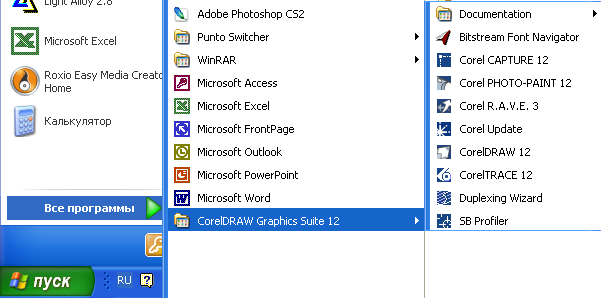

Запуск CorelDRAW 12 из меню Программы.
Пуск->Все программы -> CorelDRAW Graphics Suite 12-> CorelDRAW 12
В последствии, чтобы не тратить время на поиски команды запуска в главном меню Windows, можно поместить ярлык программы CorelDRAW 12 на рабочий стол Windows.

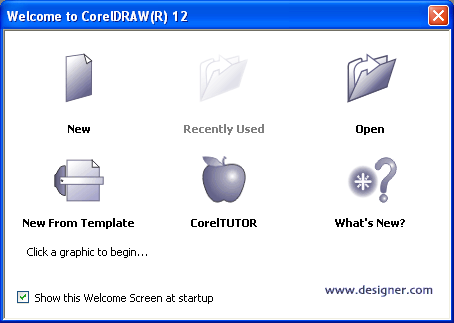

При запуске CorelDRAW (кроме метода автоматического открытия документа) на экране появится окно-заставка Вас приветствует CorelDRAW(R) 12 (Welcome to CorelDRAW(R) 12), показанное на рис. 1.
Рис. 1.
Интерактивные пиктограммы этого окна предназначены для выполнения следующих операций:.
• Создать (New) — для создания нового документа CorelDRAW. • Последние использованные (Recently Used) — для открытия документов, которые редактировались в CorelDRAW последними. Список Последние использованные может содержать до пяти документов.
• Открыть (Open) — для поиска на диске ранее сохраненного документа CorelDRAW
• Создать из шаблона (New From Template) DRAW из стандартных шаблонов. • Учебник CorelTUTOR (CorelTUTOR) — для запуска учебника по CorelDRAW. • Новые функции (What's New?) — для получения краткой справки обо всех новинках версии 12
Показывать это окно при запуске (Show this Welcome Screen at startup) — сбросьте щелчком мыши этот флажок, чтобы окно Вас приветствует CorelDRAW(R) 12 больше не отображалось при запуске CorelDRAW.
Элементы окна программы.
П осле запуска программы и закрытия окна-заставки появится собственно окно программы CorelDRAW 12, показанное на рис. 2. Возможно, рис. 1.3 не будет в точности соответствовать тому, что вы увидите на экране компьютера. В окне могут отсутствовать какие-то элементы, или, наоборот, находиться другие, не показанные на рисунке, — это определяется настройками CorelDRAW и операционной системы. Как и большинство приложений Windows, интерфейс CorelDRAW состоит из меню, диалоговых окон, панелей инструментов и т.п. Большинство функций программы вызывается с помощью мыши.
Рис. 2. Окно программы CorelDRAW 12.
