4. Описание информационной модели
4.1. Описание логической модели

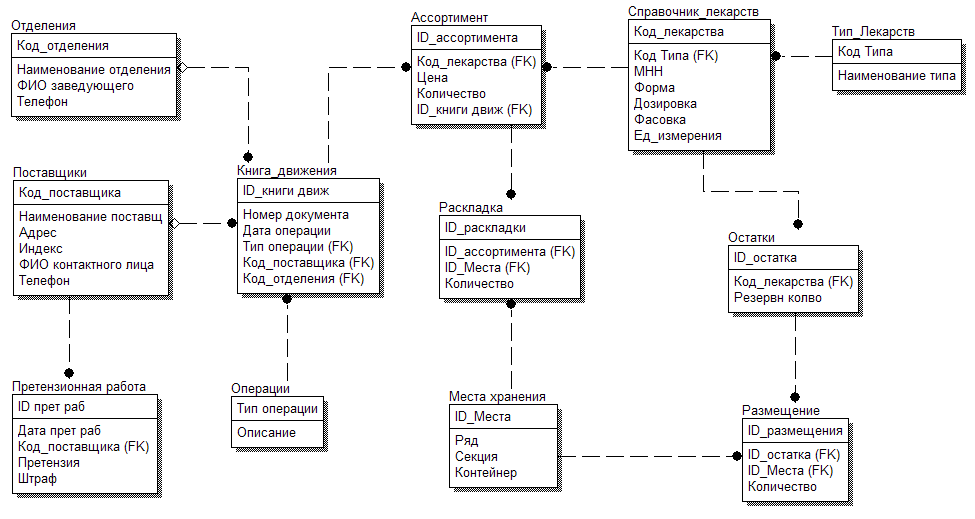

Рис 2. Вид логической модели построенной в среде ERwin.
В ходе работы была спроектирована структура базы данных. Логическая модель представлена на рис. 2. База данных содержит 12 таблиц.
Таблица 1. Перечень сущностей и атрибутов
Сущность, Название атрибута (инф модель) |
Имя атрибута (логич. модель) |
Тип атрибута |
Дополнительные сведения (PK,FK) |
Операции |
|
|
|
Тип операции |
Тип операции |
Number |
PK |
Описание |
Описание |
String |
|
Отделения |
|
|
|
Код отделения |
Код отделения |
Number |
PK |
Наименование отделения |
Наименование отделения |
String |
|
ФИО заведующего |
ФИО заведующего |
String |
|
Телефон |
Телефон |
Number |
|
Поставщики |
|
|
|
Код поставщика |
Код поставщика |
Number |
PK |
Наименование поставщика |
Наименование поставщика |
String |
|
Адрес |
Адрес |
String |
|
Индекс |
Индекс |
Number |
|
ФИО контактного лица |
ФИО контактного лица |
String |
|
Телефон |
Телефон |
Number |
|
Тип лекарств |
|
|
|
Код типа |
Код типа |
Number |
PK |
Наименование типа |
Наименование типа |
String |
|
Справочник лекарств |
|
|
|
Код лекарства |
Код лекарства |
Number |
PK |
Код типа |
Код типа |
Number |
FK |
МНН |
МНН |
String |
|
Форма |
Форма |
String |
|
Дозировка |
Дозировка |
String |
|
Фасовка |
Фасовка |
String |
|
Ед. измерения |
Ед. измерения |
String |
|
Претензионная работа |
|
|
|
ID претенз. работы |
ID претенз. работы |
Number |
PK |
Дата претенз. работы |
Дата претенз. работы |
Datetime |
|
Код поставщика |
Код поставщика |
Number |
FK |
Претензия |
Претензия |
String |
|
Штраф |
Штраф |
Number |
|
Книга движения |
|
|
|
ID книги движения |
ID книги движения |
Number |
PK |
Дата операции |
Дата операции |
Datetime |
|
Тип операции |
Тип операции |
Number |
FK |
Код поставщика |
Код поставщика |
Number |
FK |
Код отделения |
Код отделения |
Number |
FK |
Ассортимент |
|
|
|
ID ассортимента |
ID ассортимента |
Number |
PK |
Код лекарства |
Код лекарства |
Number |
FK |
Цена |
Цена |
Number |
|
Количество |
Количество |
Number |
|
ID книги ассортимента |
ID книги ассортимента |
Number |
FK |
Места хранения |
|
|
|
ID места |
ID места |
Number |
PK |
Ряд |
Ряд |
String |
|
Секция |
Секция |
String |
|
Контейнер |
Контейнер |
String |
|
Раскладка |
|
|
|
ID раскладки |
ID раскладки |
Number |
PK |
ID ассортимента |
ID ассортимента |
Number |
FK |
ID места |
ID места |
Number |
FK |
Количество |
Количество |
Number |
|
Остатки |
|
|
|
ID остатка |
ID остатка |
Number |
PK |
Код лекарства |
Код лекарства |
Number |
FK |
Резервное количество |
Резервное количество |
Number |
|
Размещение |
|
|
|
ID размещения |
ID размещения |
Number |
PK |
ID остатка |
ID остатка |
Number |
FK |
ID места |
ID места |
Number |
FK |
Количество |
Количество |
Number |
|
