13. Ленточные, сплошные фундаменты
Ленточные фундаменты могут быть монолитными (рис. 16.4, а, б) и сборными (рис. 16.4, в) из сплошных, ребристых или пустотелых блоков. Такие фундаменты состоят из отдельных и параллельных или пересекающихся лент, образующих ленточный ростверк.
Ленточные фундаменты под колоннами работают как многопролетные балки, загруженные снизу реактивным давлением грунта. Поэтому кроме арматурной сетки, укладываемой по подошве фундамента, ребро ленточного фундамента армируют как балку плоскими каркасами (см. рис. 16.4, б).
Ленточные фундаменты под стены обычно делают сборными (см. рис. 16.4, в); подушки фундаментов имеют рабочую арматуру только в поперечном направлении.
Сплошные фундаменты устраиваются, например, при частом расположении колонн в двух, при больших неравномерных нагрузках, слабых неоднородных грунтах и т.д. Сплошные фундаменты могут иметь прямоугольное, ребристое (тавровое) или коробчатое поперечное сечение (рис. 16.5). Под действием реактивного давления грунта на подошву такой фундамент работает как перевернутое перекрытие (безбалочное или ребристое). Сплошные фундаменты армируют сварными сетками, устанавливаемыми у нижней и верхней поверхности плиты, и плоскими каркасами, располагаемыми в ребрах.
Ленточные и сплошные фундаменты рассчитывают с учетом жесткости фундаментов как балки и плиты, лежащие на упругом основании.
14. Свайные фундаменты представляют собой, как правило, ростверки прямоугольной формы, располагаемые над кустами свай. Нередко ростверками служат фундаменты стаканного типа, ленточные или сплошные фундаменты. Сваи могут быть забивными или набивными. Забивные сваи изготовляют на заводах или полигонах сборного железобетона, они погружаются в грунт с помощью молотов или вибровдавливающих агрегатов. Набивные сваи бетонируют на месте строительства. Для их образования в грунте пробуривается скважина, в которую заводится арматурный каркас, а затем заливается бетонная смесь.
3. Ребристые монолитные перекрытия с плитами, опертыми по контуру

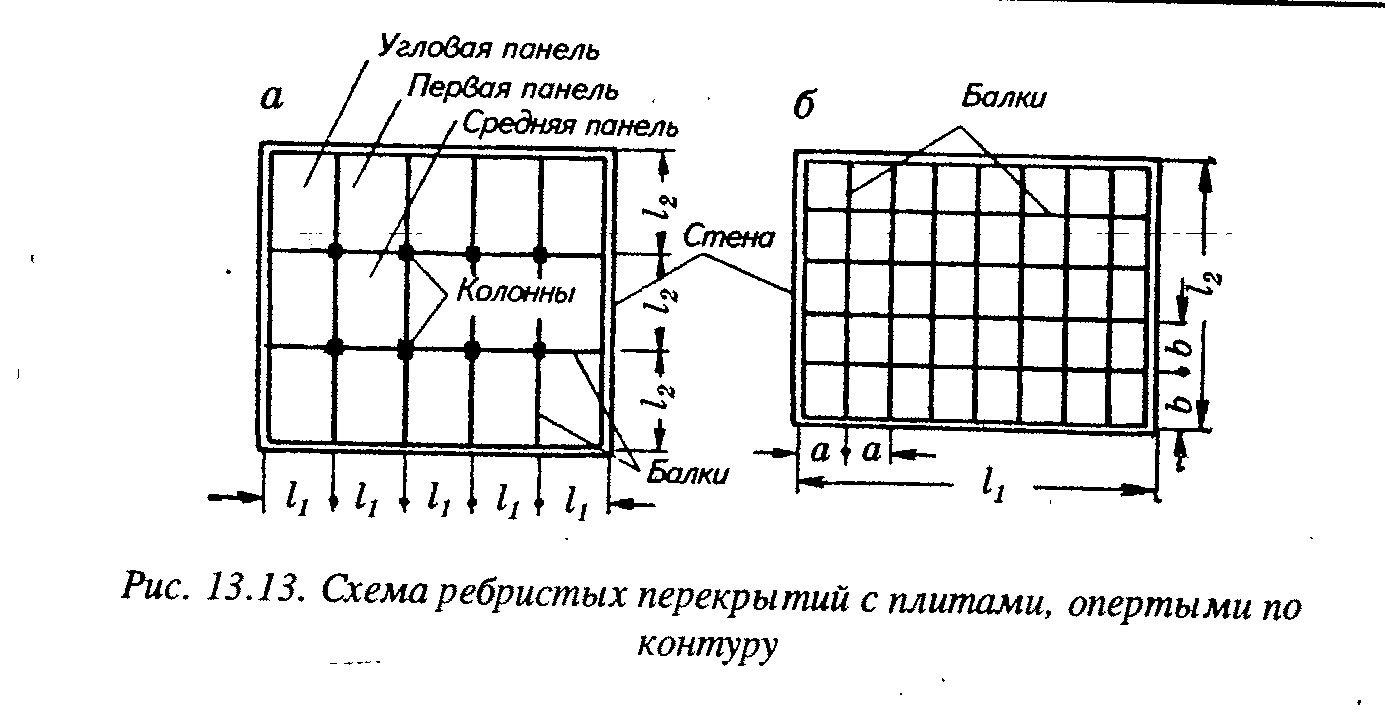

Перекрытие с плитами, опертыми по контуру (рис. 13.13а), состоит из плит с соотношением сторон L2/L1< 3, работающих в двух направлениях, и балок, служащих опорами для этих плит. Все элементы перекрытия монолитно связаны между собой.
Размеры плит назначаются в пределах 4—6 м.
Благодаря красивому внешнему виду они применяются в общественных зданиях, магазинах, в вестибюлях театров и т.п.
Иногда перекрытие выполняют без промежуточных колонн. При этом расстояния между балками уменьшаются и плиты получаются размерами в плане не более 2 м. Такое перекрытие называется кессонным (рис. 13.13, б). Толщина плит , в зависимости от размеров в плане 10-14 см. Плиты, опертые по контуру, армируют сварными сетками с рабочей арматурой, расположенной в двух направлениях.
Для экономии стали пролетная часть плит с размерами, превышающими 2,5 м, армируется двумя сетками. При этом одна сетка доводится до onoр, а другая располагается в средней части плиты (рис. 13.15, а).
П литы, опертые по контуру, рассчитывают по методу предельного равновесия. В предельном состоянии плита рассматривается как система звеньев, соединенных друг с другом по линиям излома пластическими шарнирами. При этом расчетные изгибающие моменты в пластических шарнирах зависят от площади сечения стержней арматуры, пересекающих линии излома (рис. 13.16). Нагрузка от плит, опертых по контуру, на балки передается по закону треугольников и трапеций (рис. 13.17).
