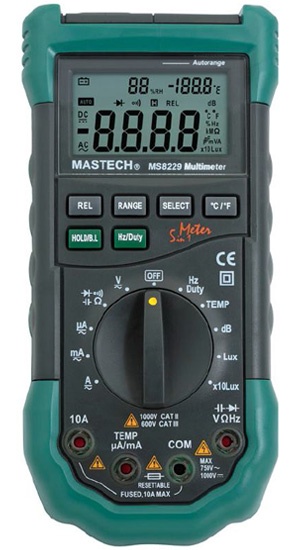

Мультиметр (тестер) цифровой Mastech ms8229

Данный мультиметр представляет собой профессиональный измерительный инструмент с большим трехстрочным жидкокристаллическим дисплеем, для удобства считывания показаний оснащенным подсветкой. Конструкция прибора, позволяющая переключение пределов измерения одной рукой, облегчает и упрощает выполнение измерений. Мультиметр оснащен защитой от перегрузки и индикацией разряженной батареи. Это идеальный многофункциональный инструмент для мастерских, образовательных учреждений, хобби и домашнего использования.

• Мультиметр оснащен световым и звуковым оповещением о неправильном подключении измерительных проводов и имеет дополнительную защиту от ущерба, вызванного неправильной эксплуатацией.

• Мультиметр объединяет 5 приборов в 1 и, помимо обычных функций цифрового мультиметра, позволяет проводить измерения уровня звука, освещенности, влажности и температуры.

• Функция измерения уровня звука может быть использована для измерения уровня шума на производстве, в школах, офисах, аэропортах и дома, а также для проверки акустических особенностей студий, аудиторий и аудиоаппаратуры.

• Функция измерения освещенности может быть использована для измерения освещенности различных пространств и оснащена системой коррекции влияния угла падения света по косинусу угла.

• Функции измерения влажности и температуры могут быть использованы для измерения влажности и температуры как окружающей среды, так и обследуемого объекта.

• Данный мультиметр позволяет выполнять измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, частоты, коэффициента заполнения, а также проверку диодов и прозвонку электрических цепей.

• Вместе с измеренным значением на дисплее отображается единица измерения.

• Мультиметр имеет как автоматический, так и ручной режим выбора предела измерения.

• Мультиметр имеет функцию автоматического отключения.

• Мультиметр имеет функцию фиксации данных на дисплее.

• Мультиметр имеет функцию относительных измерений.

Основные измерительные характеристики

Постоянное напряжение (DCV) 400mV/4V/40V/400V/1000V ±0.7%

Переменное напряжение (ACV) 400mV/4V/40V/400V/750V ±0.8%

Постоянный ток (DCA) 400uA/4000uA/40mA/400mA ±1,2%, 4A/10A ±2%

Переменный ток (ACA) 400uA/4000uA/40mA/400mA ±1,5%, 4A/10A ±3%

Сопротивление 400Ом/4kОм/40kОм/400kОм/4MОм ±1,2% 40MОм ±2%

Емкость 40nF/400nF/4µF/40µF/100µF ±3.0%

Индуктивность нет

Измерение частоты 9,999Гц ±2%, 99,99Гц/999,9Гц/9,999кГц ±1.5%, 99,99кГц/199,9кГц ±2%

Коэффициента усиления транзистора (hFE) 1 ~ 1000

Измерение температуры -20°С...0°С: ±5%, 0°С…+400°С: ±1%, +400°С…+1000°С: ±2%

Особенности мультиметра

Выбор диапазона измерений ручной/автоматический

Дисплей Жидкокристаллический трехстрочный, максимальное значение 3999

Тест диодов есть

Режим удерживания данных на дисплее (DATA HOLD) есть

Удержание пиковых значений входного сигнала (PEAK HOLD) нет

Режим относительных измерений REL есть

Режим "прозвонка" есть

Индикация разряда батареи есть

Автоматическое отключение есть

Относительная скважность импульсов нет

Генератор меандра нет

Тест наличия фазы переменного напряжения нет

Подсветка экрана есть

Измерение влажности есть (20% - 95%RH)

Измерение уровня шума есть (40 - 100дБ с погрешностью 3,5%дБ)

Измерение освещенности есть (4000Lux / 40000Lux с погрешностью 5%)

Физические характеристики

Питание Элементы 1.5Вx3, размер AAA

Размер ЖК-дисплея нет данных

Размер 195 x 92 x 55 мм

Вес Около 400 г (с батареей)

Вывод

В ходе прохождения конструкторско-технологической практики в лаборатории кафедры радиоэлектроники УО «ПГУ» были выполнены индивидуальные задания, выданные руководителем практики. Изучена организационная структура предприятия, техника безопасности.

В результате прохождения практики:

-Ознакомился с особенностями работы в лаборатории НИС:

-Освоил методику измерений на основе:

  1. Вольтметра

  2. Осциллографа С1-76

  3. Мультиметра цифрового Mastech MS8229

-изучил основные приборы, блоки, системы и устройства радиоэлектроники, применяемые на данном предприятии.

-приобрел практические навыки по обслуживанию, ремонту и профилактике устройств радиоэлектроники при выполнении производственных заданий на конкретном рабочем месте.
