3.2.1. Амплитудная модуляция
При амплитудной модуляции переносчиком информации является амплитуда несущего колебания. Единичные элементы, соответствующие символам 1 и 0, преобразовываются в вид:
что
показано на рис.3.4. При
сигнал
называется с пассивной паузой.
Возможен вариант сигнала и с активной
паузой, когда
отличается
от
значением
амплитуды.
Структурная
схема модема с АМ показана на рис.3.5.
Последовательность данных
через
фильтр первичного сигнала ФПС поступает
на модулятор (перемножитель), на второй
вход которого подается несущее
колебание от генератора Г. Фильтр
передачи Фпер. ограничивает полосу
частот передаваемого модулированного
сигнала.
В
демодуляторе выделение первичного
сигнала
производится
детектором Д с помощью устройства
синхронизации УС и фильтра нижних частот
ФНЧ. Детектирование принимаемого сигнала
может быть когерентное (синхронное) и
некогерентное. Когерентный детектор
более эффективен по помехозащищенности
(изображен на рис.3.5).
Отметим, что на рис.3.5 представлена одна из множества возможных схем реализации модема с АУ.

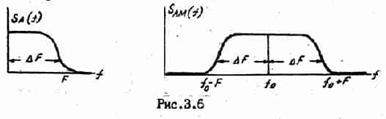

Спектр
амплитуд первичного сигнала
на
входе перемножителя и спектр амплитуд
амплитудно-модулированного сигнала
представлены
на рис.3.6.
Спектр
состоит
из частоты несущего колебания
и
двух боковых полос соответствующих
.
Остальные составляющие подавляются
фильтром Ф пер. Таким образом,
рассматриваемая схема модема обеспечивает
передачу с двумя боковыми полосами
(ДБП) частот, что в соответствии с гл.2
позволяет получить предельную
скорость передачи
.
Соответственно, максимальная удельная
скорость передачи равна 1 бит/с Гц.
Анализ
спектра амплитуд
показывает,
что каждая из боковых полое несет одну
и ту же информацию. Поэтому с помощью
фильтра передачи Фпер можно полностью
подавить вторую боковую полосу и
получить однополосную модуляцию (ОБП),
либо частично подавить вторую боковую
полосу и получить AM с частично подавленной
боковой полосой (ЧПВП). Указанные меры
позволяют более полно использовать
динамический диапазон и полосу частот
канала ТЧ. Действительно, для случая
передачи С одной боковой полосой
предельная скорость
,
т.е. максимальная удельная скорость
передачи равна 2 бит/с*Гц. Казалось бы,
что более экономное использование
полосы частот при ОБП исключает
целесообразность применения ДБП. Однако
при ОБП в приемнике необходима информация
о фазе несущего колебания. Погрешности
в определении фазы несущего колебания
могут приводить к высокому проценту
ошибок и к усложнению аппаратуры.
Как компромиссное решение - применение
ЧПБП.
Достоинство амплитудной модуляции - простота реализации. Недостатком является то, что влияние помех и изменение уровней передачи в канале ТЧ приводят к существенным искажениям амплитуды (значащей позиции) сигнала, следовательно, к снижению помехозащищенности. Поэтому в отечественных УПС самостоятельно AM не применяется.

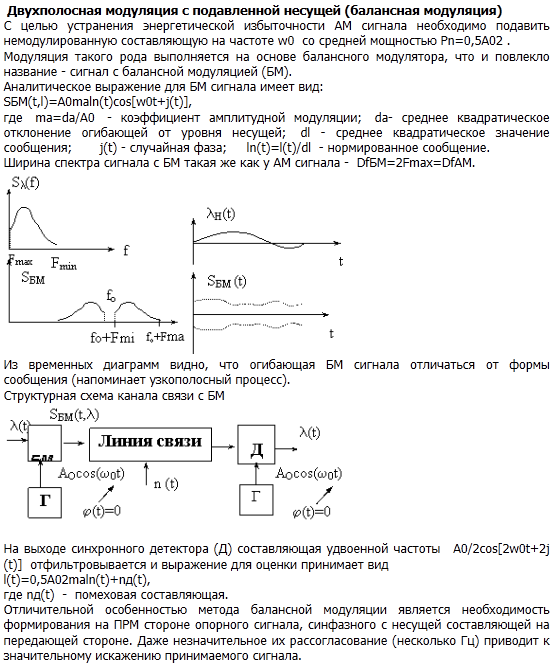

11. Разновидность АМ: двухполосная с подавленной несущей. Схемы.
Балансная амплитудная модуляция или АМ с подавлением несущей частоты (АМ-ПН) (Рис. 5.9).
Рис. 5.9. Балансная модуляция.
Как следует из вышеприведенных данных, основная доля мощности АМ – сигнала приходится на несущую частоту. При балансной модуляции производится перемножение двух сигналов – модулирующего и несущего, при котором происходит подавление несущего колебания, соответственно, КПД модуляции становится равным 100%. Так, для однотонального сигнала (без учета начальных фаз колебаний) при U(t) = Mcos(t) имеем:
u(t) = UmMcos(t)cos(ot) =
(UmM/2){cos[(o+)t] + cos[(o-)t]} (5.2.1)
т.е. биения двух одинаковых по амплитуде гармонических сигналов с верхней и нижней боковыми частотами. По существу, однотональный модулирующий сигнал переносится на биения двух высоких частот. Пример сигнала с балансной модуляцией приведен на рис. 5.9. Амплитудный спектр сигнала подобен приведенному на рис. 5.4 с отсутствующей несущей частотой o. Аналогично, многотональный балансно - модулированный сигнал имеет две симметричные относительно частоты o группы верхних и нижних боковых колебаний:
u(t)=(Um/2){
Mncos[(o+n)tn]+
Mncos[(o+n)tn]}
(5.2.2)
Физическая сущность подавления несущей частоты заключается в следующем. При переходе огибающей биений U(t) через нуль фаза несущей частоты высокочастотного заполнения скачком изменяется на 1800, поскольку функция косинуса огибающей имеет разные знаки слева и справа от нуля. При этом в достаточно высокодобротной системе (с малыми потерями энергии), настроенной на частоту o, колебания, возбужденные одним периодом биений, будут гаситься последующим периодом.
Однако балансная модуляция не получила широкого распространения в связи с трудностями, возникающими при демодуляции сигналов. В принципе, синхронное детектирование, как и для АМ, позволяет выполнять демодуляцию без каких-либо проблем, но при условии известной частоты несущей сигнала и точной фазовой синхронизации опорной частоты с несущей. Но во входном сигнале демодулятора при АМ-ПН несущая частота отсутствует, и автоматическая синхронизация становится невозможной. Для снятия этой трудности обычно применяют неполное подавление несущей и оставляют в модулированном сигнале определенный "остаток" несущей (пилот-сигнал), который и используется для фазочастотной автосинхронизации при демодуляции.
