1 Исходные данные
1.1 Техническое задание
- назначение: устройство для развлечения.
- объект: любое отапливаемое помещение.
- место на объекте: ящик тумбочки, дверная рама.
- категория аппаратуры: стационарная.
- климатическая зона: умеренная.
1.1.2 Рабочие условия эксплуатации
- температура: от +15 до +40
- влажность: от 30 до 90% (без конденсации)
- допускаются небольшие ударные и вибрационные нагрузки
1.1.3 Технические характеристики изделия
- ток потребления: 150 мА
- мощность: 2 Вт
- напряжение питания: до 13В
1.1.4 Правила хранения и транспортировки
- хранить в сухом, проветриваемом и отапливаемым помещении
- хранение и транспортировка в плотно облегающей упаковке
- не подвергать сильным ударным и вибрационным нагрузкам
1.1.5 Конструктивное исполнение
- габариты: 30х28х10
- масса: 300г
1.1.6 Стоимость - 300 рублей
1.2 Выбор и обоснование элементной базы
Конденсаторы:
Конденсатор:к53-21б-10-27мкФ±10% представлен на рисунке 1
Рабочая температура -40…100 С
4.4
2
dм.о.=1.1
dк.п.=1.65
P=10Вт
Рисунок 1
Конденсатор:К10-17А-25-0.01мкФ±10% представлен на рисунке 2
Рабочая температура -60…125
d м.о.=1.1
dк.п.=1.65
P=25Вт
Рисунок 2
Резисторы:
Резисторы:
СП3-38Б-10-47кОм±20%
СП3-38Б-0.125-100кОм±20%
представлены на рисунке 3
Рабочая температура -5…40 С
dм.о.=1.1
dк.п.=1.65
P=25Вт
Рисунок 3

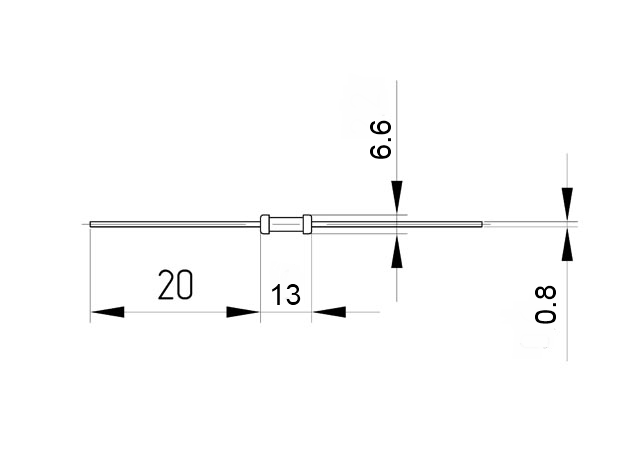

Резисторы:
МЛТ-1-750 Ом±10%
МЛТ-0.25-2кОм±10%
представлены на рисунке 4
dм.о.=1.3
dк.п.=1.95
P=1Вт
Рисунок 4
Микросхема КР1006ВИ1 представлена на рисунке 5
Рисунок 5
Напряжение питания 28В
Выходная мощность 10 Вт
1.3 Разработка и оформление схемы электрической принципиальной
Схема электрическая принципиальная определяет и показывает полный состав элементов изделия и дает детальное представление о принципе работы изделия, соединениях между элементами.
Принципиальная схема, принципиальная электрическая схема — графическое изображение (модель) с помощью условных графических и буквенно-цифровых обозначений (пиктограмм) связей между элементами электрического устройства. В отличие от разводки печатной платы не показывает взаимного (физического) расположения элементов, а лишь указывает на то, какие элементы с какими соединяются. Обычно при разработке радиоэлектронного устройства процесс создания является промежуточным звеном между стадиями разработки функциональной схемы и проектированием печатной платы. Т. о. схема электрическая принципиальная является наиболее удобным документом для изучения принципа работы изделия.
Правила оформления:
-Элементы должны иметь позиционные обозначения соответствующие с ГОСТ 2.710-75
-Порядковые номера элементов присваивать, начиная с 1.
-Порядковые номера присваивать в соответствии с последовательным расположением элементов на схеме сверху-вниз, слева-направо.
-Позиционные обозначения присваивать на схеме рядом с УГО с правой стороны или над ними.
-При указании около УГО номиналов резисторов и конденсаторов допускается применять упрощенный способ обозначения единиц измерения.
-Для резисторов номиналом от 0 до 999 Ом единицы измерения не указывают.
На основании выбранной элементной базы разрабатывается схема электрическая принципиальная ПКГХ 230101.ИВ-301.11.00 Э3.
Схема электрическая принципиальная ПКГХ 230101.ИВ-301.11.00 Э3 представлена в приложении А.
Составление перечни элементов
Однозначно определяет все элементы, входящие в состав изделия и изображенные на схеме.
Правила оформления:
-Элементы записываются группами в алфавитном порядке буквенных позиционных обозначений.
-В пределах группы элементы, имеющие одинаковое буквенное позиционное обозначение, записываются в порядке возрастания порядковых номеров.
-Между группами элементов оставляется минимум 3 строки для внесения дополнений и исправлений.
-Элементы одного типа, и с одинаковыми электрическими характеристиками имеющие последовательные порядковые номера допускается записывать в одну строку.
-Перечень элементов размещается на первом листе схемы, либо оформляется как самостоятельный документ.
Перечень элементов ПКГХ 230101.ИВ-301.11.00 ПЭ3 разрабатывается к схеме электрической принципиальной ПКГХ 230101.ИВ-301.11.00 Э3 и представлен в приложении А.
1.4 Выбор и обоснование типа производства изделия
1.4.1 Тип производства
- серийное(мелкосерийное)
1.4.2 Характеристика выбранного типа производства
- Ежеквартальное мелкосерийное производство
- Средняя квалификация рабочих
- Высокая производительность труда
- Оборудование: специальные недорогое, воспроизводственное оборудование
1.4.3 Обоснование
- Данный тип производства является оптимальным и удовлетворяет всем условиям заказчика и потребителей.
1.5 Выбор и обоснование материалов применяемых в конструкции изделия
1.5.1 Стеклотекстолит электротехнический фольгированный СТЭФ-ВК-1-1,5 СТЭФ ГОСТ 12652-74
Назначение: материал для печатной платы
Описание: Прессованные листы фольгированного стеклотекстолита пропитанные фенолформальдегидными смолами
Характеристика:
- Повышенная влагостойкость
-Допустимая рабочая температура от -65 до +155
- Плотность (от 1600 до 1900 кг\м2)
- Лучшие электрические и механические параметры
- Толщина 1,5 до 50 мм
Обоснование: Материал используется для работ на открытом воздухе при нормальной относительной влажности. Высокая механическая прочность при умеренной температуре. Высокая стабильность электролитических свойств при влажности.
