28.Асинхронный rs-триггер. Структура, схемное обозначение, таблица переключений, временная диаграмма работы.
Базовым при
построении различных триггеров служит
асинхронный RS-триггер,
функционирование которого характеризует
логическая формула
,
причем запрещенные состояния приняты
единичными. Преобразование приводит
логическую формулу виду
.
При анализе работы удобно использовать
сокращенную таблицу состояний (табл.7.1).
Таблица 7.1. Сокращенная таблица переходов RS триггера
Rn |
Sn |
Q n+1 |
Режимы |
0 |
0 |
Q n |
хранения |
0 |
1 |
1 |
установка |
1 |
0 |
0 |
сброс |
1 |
1 |
н/о |
запрещенные |
29.Синхронный rs-триггер. Структура, схемное обозначение, таблица переключений, временная диаграмма работы.
Синхронный RS триггер (RST) состоит из базового асинхронного триггера и комбинационной схемы из двух логических элементов И (рис.7.3,а).
а)
в)
Рис. 7.3. Структура синхронного RS триггера (а), форма синхроимпульса (б) и обозначения синхронизации: уровнем (в), фронтом (г), спадом (д)
Сигналы на информационных входах устанавливаются до подачи синхроимпульса. При любых наборах информационных сигналов R, S и нулевом уровне синхросигнала с = 0 непосредственно на входах элемента памяти (асинхронного RS триггера) имеем Ri = 0; Si = 0 и триггер находится в режиме хранения (табл.7.2). Если с = 1, то триггер функционирует как базовый асинхронный RS –триггер.
Таблица 7.2. Состояния и переходы синхронного RS триггера
с |
R n |
S n |
Q n+1 |
Режимы |
0 |
Любые |
Q n |
хранения |
|
1 |
Повторяет таблицу состояний асинхронного RS -триггера |
|||
Триггер со статическим управлением срабатывает при достижении тактирующего сигнала уровня переключения Uп логических элементов (рис.7.3,б). Информационные входы триггера со статическим управлением (рис.7.3,в) имеют активное состояние в течение интервала времени tc при наличии высокого уровня тактирующего сигнала.

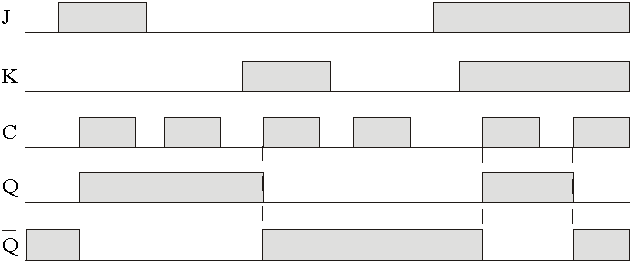

30.Синхронный jk-триггер. Cхемное обозначение, таблица переключений, временная диаграмма работы.
Наиболее универсальным из всех типов триггеров является JK- триггер, структура которого может быть реализована на основе двухступенчатого RS триггера с использованием комбинационной схемы, осуществляющей обратную связь с его выходов на входы (рис.7.6,а).
Рис.7.6. Структура JK триггера (а) и его обозначение (б)
Включение элементов ИЛИ в цепи обратной связи позволило организовать входы J (Jump – переброс) и K (Keep – удержание), а также устранить неопределенность в состояниях базового RS триггера. При поступлении на вход комбинации J =1, K =1 на его выходе устанавливается состояние противоположное предшествующему (табл.7.4).
Таблица 7.4. Состояния универсального JK- триггера
-
Jn
Kn
Qn+1
0
0
Qn
0
1
0
1
0
1
1
1
Qn
В соответствии с
таблицей состояний функционирование
JK
– триггер описывает логическая формула
.
Для расширения возможностей построения
схем на ИМС JK
– триггеров (рис.7.6,б)
в нем предусмотрены установочные входы
и дополнительные элементы на входе
(схемы И, ИЛИ).
