ФГБОУ ВПО МГТУ СТАНКИН

Кафедра «Электротехника, электроника и автоматика»

Лабораторная работа №2

ИССЛЕДОВАНИЕ РАБОТЫ БИПОЛЯРНОГО ТРАНЗИСТОРА В РЕЖИМЕ УСИЛЕНИЯ

Выполнили :

студенты группы ИДБ-1104

Шерстнёва Алёна

Петрунин Андрей

Пооверила :

к.т.н.,доцент Акулина Г.А.

Москва 2013

Цель работы: Исследовать работу транзистора в активном режиме, а также в режиме усиленного сигнала. Получить характеристики усилительного каскада.

Ход работы:

1. Исследование активного режима транзистора

Схемы для изучения активного режима транзистора

Марка транзистора	R1 кОм	R2 кОм	R3 Ом	R4 Ом	R5 Ом	V1 В
2N2219	12.0	2.2	380	39	62	10

Характеристики активного режима работы транзистора:

IБ, мА	IЭ, мА	IК, мА	UБ, В	UЭ, В	UК, В	UБЭ, В	UКЭ, В
0.048	7.793	7.746	1.460	0.787	7.057	0.673	6.27

U_бэ= U_б- U_э=1.440-0.787=0.673 В

U_кэ= U_к- U_э=7.057-0.787=6.27 В

I_э=I_к+I_б

_Iк=α I_э

I_к=β I_б

Коэффициент передачи тока эмиттера:

α=I_k/I_э=7.746/7.793=0.99

Коэффициент передачи тока базы:

β= I_k/I_б=7.746/0.048=161.375

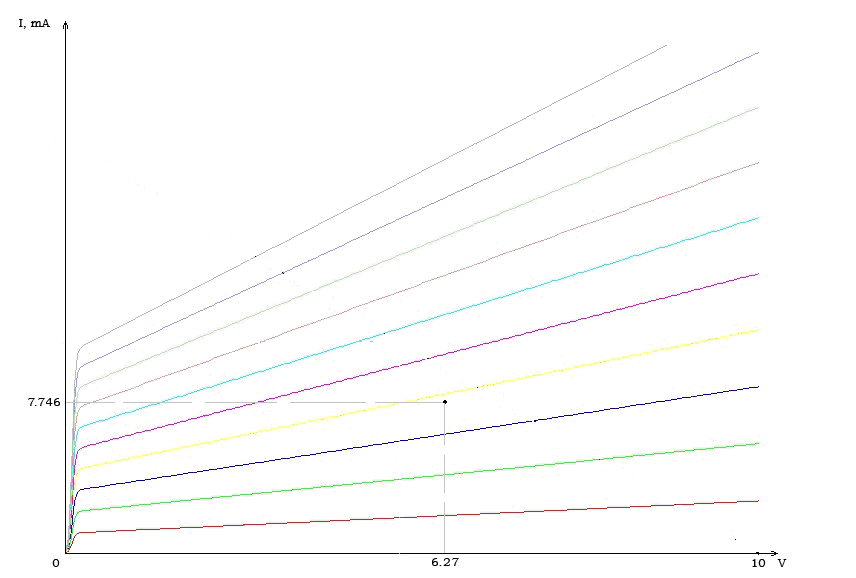

ВАХ транзистора в активном режиме:

Вывод: По результатам проведенных опытов мы получили ВАХ транзистора в активном режиме и рассчитали величины, характеризующие работу транзистора в активном режиме. Все значения оказались в положенных пределах. По полученным значениям так же определили положение рабочей точки транзистора.

2. Исследование работы транзистора в режиме усиления переменного сигнала.

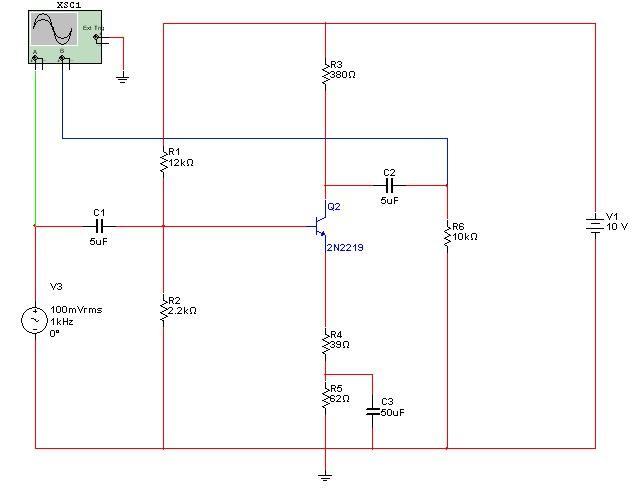

Схема для изучения работы транзистора в режиме усиления переменного сигнала

С₁=5 мкФ

С₂=5 мкФ

С₃=50 мкФ

R₆ = 10 кОм

У источника V₂: амплитуда – 100 мВ, частота – 1 кГц.

t, мкс	0	252,1	476,2	734,9
Uвх, мВ	0	100	21	-100
Uвых, мВ	0	-853	24	855

ВАХ транзистора в режиме усиления

Вывод: В режиме усиления переменного сигнала благодаря напряжению, подаваемому на транзистор, наблюдается рост амплитуды выходного напряжения относительно входного в несколько раз.

3. Определение характеристик усилительного каскада

Коэффициент усиления:

K_u=U_вых/U_вх=12,34

UВХ.,мВ	100	200	300	400	500	600	700
UВыХ.,В	0.855	1.723	2.464	2.825	2.905	2.860	2.863

ЛАЧХ:

K_{u max}=18, 543 Дб

K_u =18, 543 – 3 = 15, 543 Дб

Граничные частоты:

F_н=111,359 Hz

F_в=71,411 МHz

Вывод: Для усилительного каскада посчитали характеризующие величины. Определили рабочую область.
