Задача №1

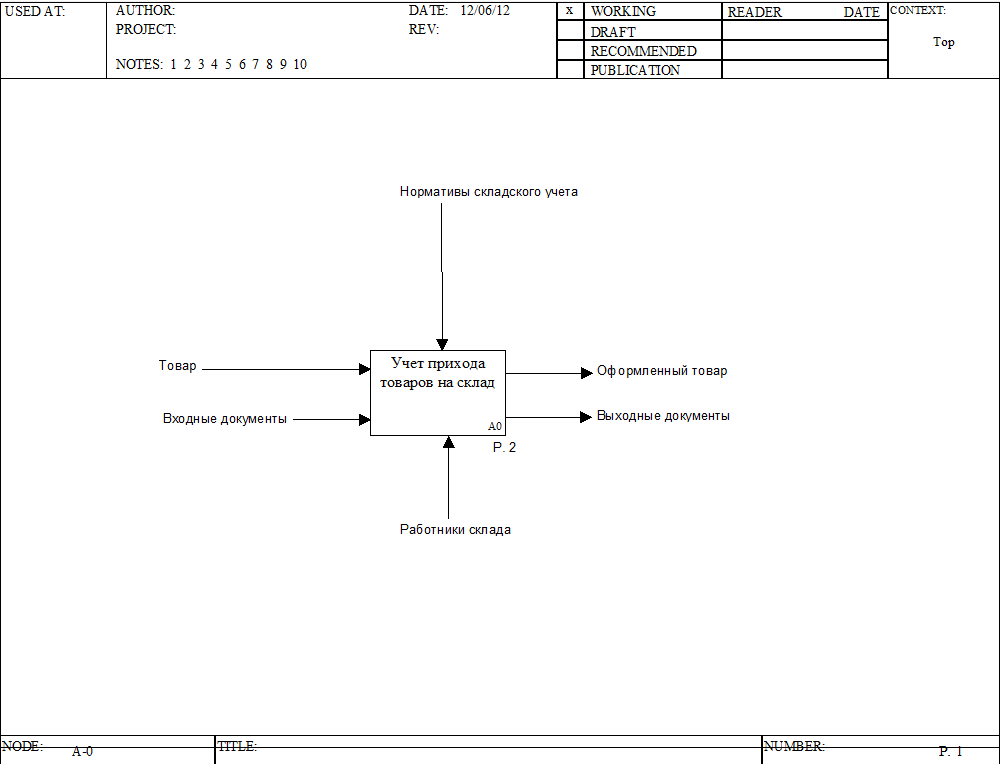

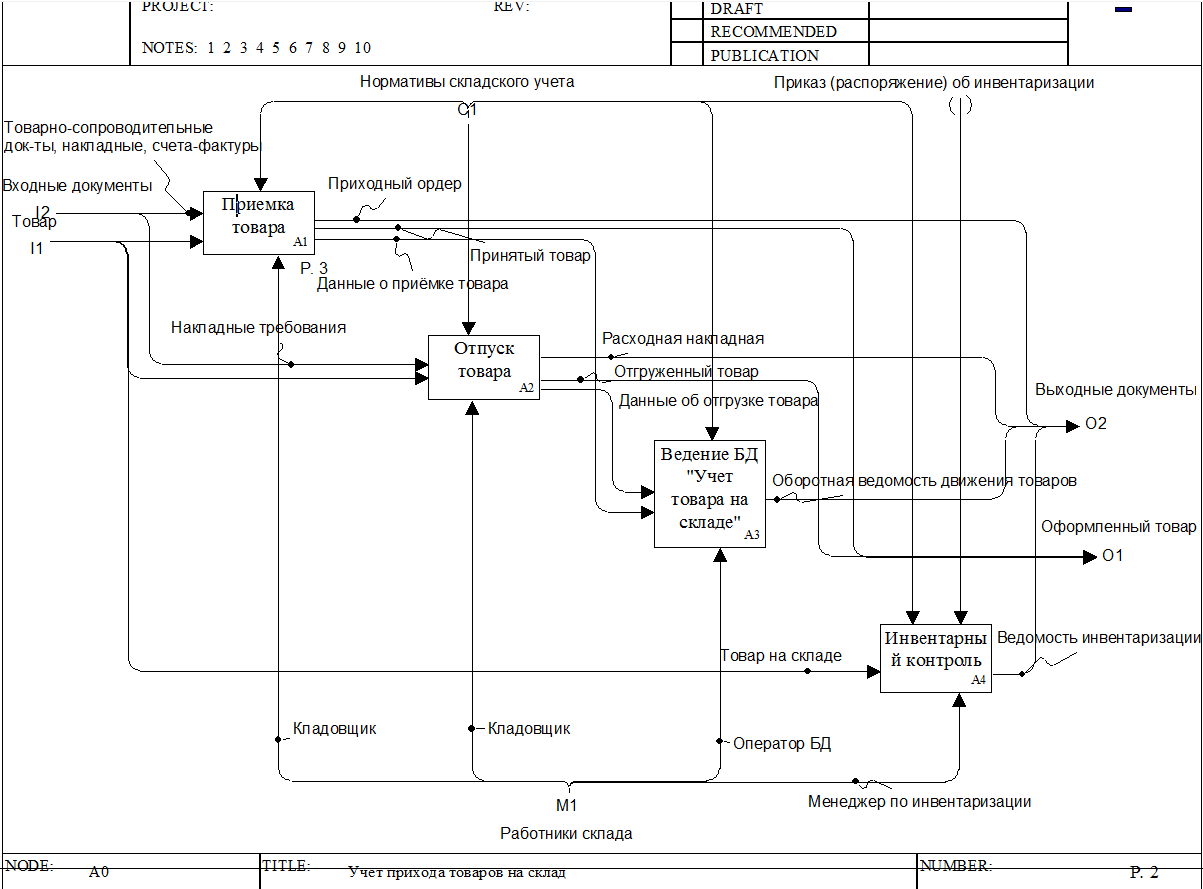

Разработать DFD на 2 уровнях детализации в нотации IDEF0 и информационную модель для задачи «Учет прихода товаров на склад». Товары поступают на склад от поставщиков, оформляются «Приходным ордером» и размещаются на нем.
Задача №2

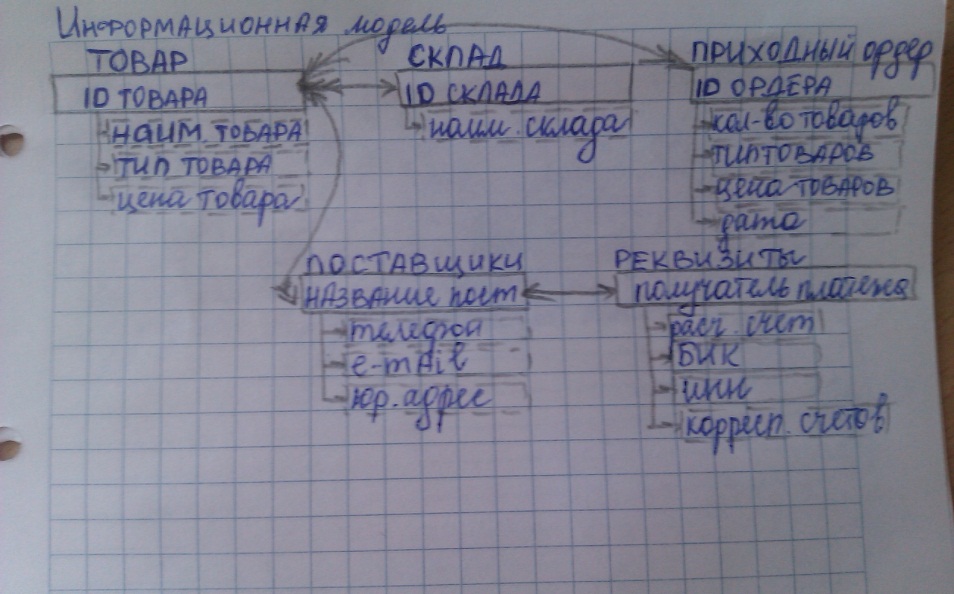

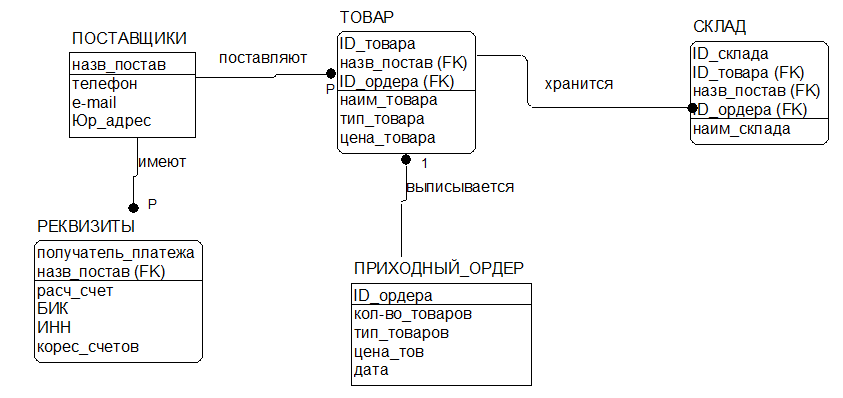

Разработать ERD в нотации IDEF1X и информационную модель для задачи «Учет прихода товаров на склад».
При проектировании диаграммы учесть следующее:
Оформление прихода осуществляется с помощью типовой формы «Приходный ордер»;
На предприятии существует 3 склада (топлива, ТНП, строительный);
Приход товаров осуществляется на основании договоров с 50 поставщиками.
Поступление ОС осуществляется на основании договоров с 10 поставщиками.
Задача №3

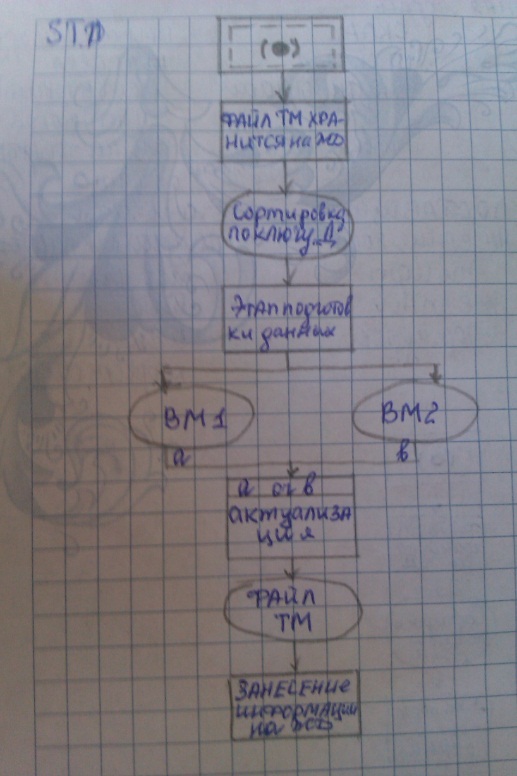

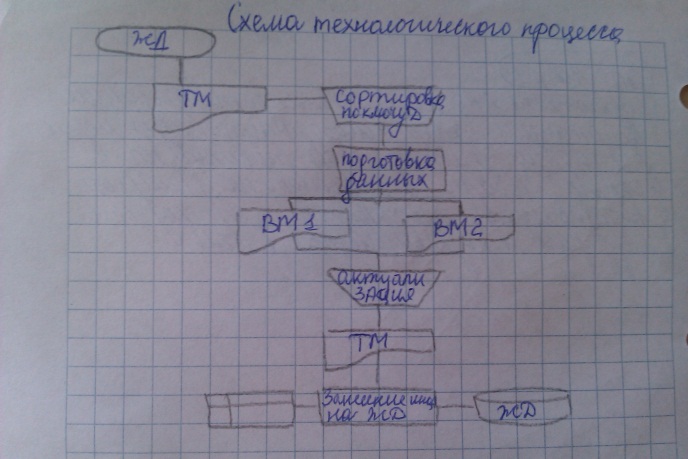

Разработать STD и схему технологического процесса решения задачи для следующих условий:
Файл ТМ хранится на ЖД, отсортирован по ключу "Д";
На этапе подготовки данных ежедневно создаются два входных файла ВМ1 и ВМ2 на ГМД;
В процессе актуализации на основе каждой записи файлов ВМ1 и ВМ2 формируется самостоятельная запись файла ТМ.
Задача №4

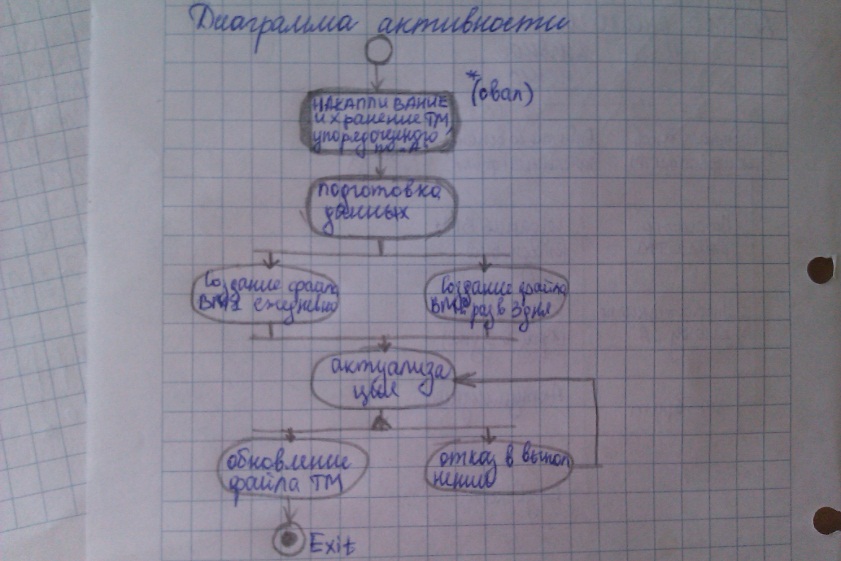

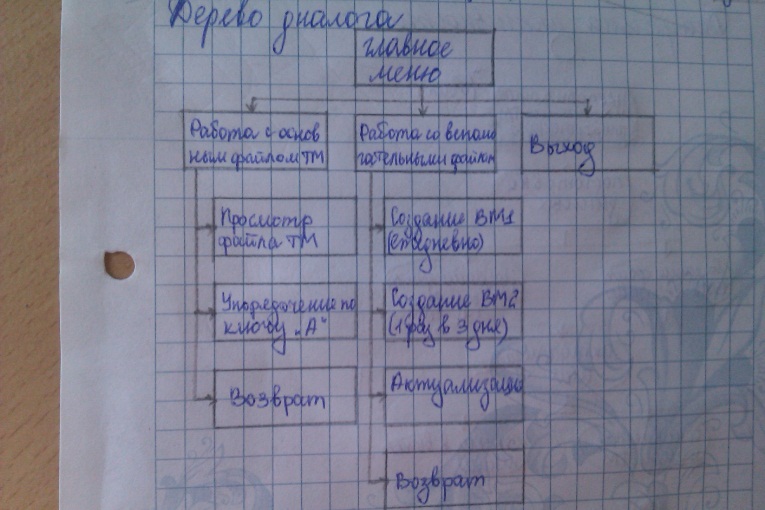

Разработать UML диаграмму активности и схему программных модулей ( схему диалога) при условии:
На жестком магнитном диске накапливается и хранится текущий файл – ТМ, упорядоченный по ключу А, содержащий переменную информацию;
На этапе подготовки данных ежедневно на гибком магнитном диске создается входной файл ВМ1 и один раз в три дня – входной файл ВМ2, предназначенные для обновления файла ТМ;
З
аписи
файла ВМ1 и ВМ2 должны быть преобразованы
по структуре файла ТМ и слиты в одну
запись.
З адача №5
Выполнение работ на этапе анализа материалов обследования комплекса задач на предприятии включает семь основных работ. Требуется:

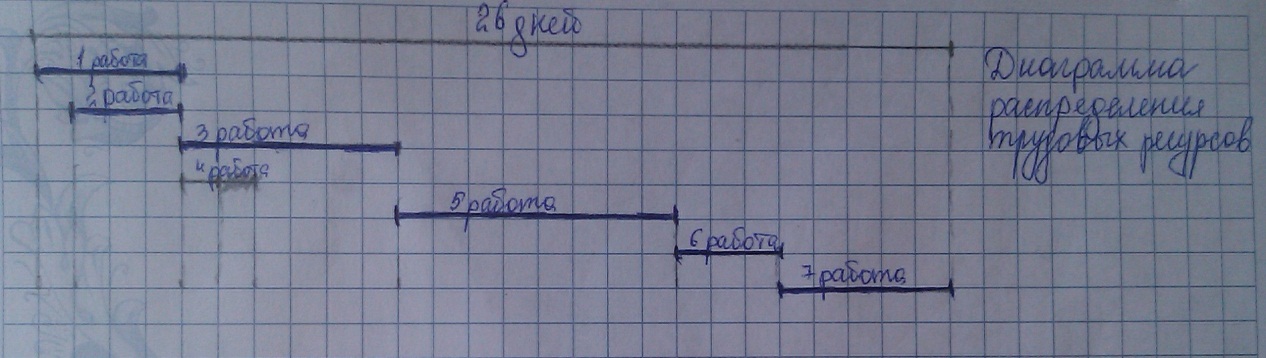

построить календарный график хода анализа собранных материалов по предприятию (см. таблицу) и диаграмму (этапы) распределения трудовых ресурсов в соответствии с графиком.
№ п/п |
Наименование работы |
Ед. измерения |
Начало работы |
Конец работы |
Длительность работы |
|
|
|
|
|
|
№ п/п |
Наименование работы |
Ед. измерения |
Начало работы |
Конец работы |
Длительность работы |
1 |
Анализ и определение состава объектов автоматизации |
день |
11.06.12 |
14.06.12 |
4 |
2 |
Анализ и определение состава задач в каждом автоматизируемом объекте |
день |
12.06.12 |
14.06.12 |
3 |
3 |
Анализ и предварительный выбор комплекса технических средств |
день |
15.06.12 |
20.06.12 |
6 |
4 |
Анализ и предварительный выбор типа ОС |
день |
15.06.12 |
20.06.12 |
1 |
5 |
Выбор способа организации информационной базы и программного средства ведения ИБ |
день |
21.06.12 |
28.06.12 |
8 |
6 |
Выбор средства проектирования ПО системы |
день |
29.06.12 |
01.07.12 |
3 |
7 |
Разработка ТЭО и ТЗ |
день |
02.07.12 |
06.07.12 |
5 |
