31) Средства организации удаленного взаимодействия. Структура сетей со средствами коммутации. Коммуникационный порт.
Компьютер соединяется с внешними блоками через устройства, называемые коммуникационными портами. Соединение с применением портов требует аппаратного и программного обеспечения. Обычно аппаратное обеспечение представляет собой расширительную плату. Программное обеспечение коммуникации через порты в наиболее простых случаях предоставляет операционная система. Более сложные задачи требуют специальных прикладных программ. Различают два основных типа портов — последовательные и параллельные. Последовательные порты позволяют передавать и принимать информацию в режиме «бит за битом». Наиболее известным примером является коммуникационный порт, который использует протокол (правила, регламентирующие обмен) RS-232С для посылки и приема символов. Протокол RS-232C определяет электрические характеристики передачи и приема данных. Последовательные порты называют также асинхронными портами связи. Параллельные порты более эффективны, чем последовательные, так как они передают группу битов данных по отдельным линиям одновременно. Наиболее известен параллельный порт, служащий для подключения печатающего устройства к ПК. Через него одновременно передается 8 бит, т. е. вся информация, необходимая для кодирования одного символа.
32) Общее описание процесса обмена данными в сети
Цифровая последовательная передача — это последовательная отправка битов по одному проводу, частоте или оптическому пути. Так как это требует меньшей обработки сигнала и меньше вероятность ошибки, чем при параллельной передаче, то скорость передачи данных по каждому отдельному пути может быть быстрее. Этот механизм может использоваться на более дальних расстояниях, потому что легко может быть передана контрольная цифра или бит чётности.
В цифровой связи параллельной передачей называется одновременная передача соответствующих элементов сигнала по двум или большему числу путям. Используя множество электрических проводов можно передавать несколько бит одновременно, что позволяет достичь более высоких скоростей передачи, чем при последовательной передаче. Этот метод применяется внутри компьютера, например, во внутренних шинах данных, а иногда и во внешних устройствах, таких, как принтеры. Основной проблемой при этом является «перекос», потому что провода при параллельной передаче имеют немного разные свойства (не специально), поэтому некоторые биты могут прибыть раньше других, что может повредить сообщение. Бит чётности может способствовать сокращению ошибок. Тем не менее электрический провод при параллельной передаче данных менее надёжен на больших расстояниях, поскольку передача нарушается с гораздо более высокой вероятностью.
33) Физическая и логическая топология сети
Давайте сразу определимся с понятиями логической топологии сети и физической топологии сети, так как мы должны четко осознавать их отличия и нужность.
логическая топология сети
Под логической топологией сети мы будем подразумевать структуру связи конечных узлов в нашей локальной сети, которая поддерживает нужные нам направления передачи данных.
физическая топология сети
Под физической топологией сети мы будем подразумевать схему, по которой проложенны кабельные линии связи.

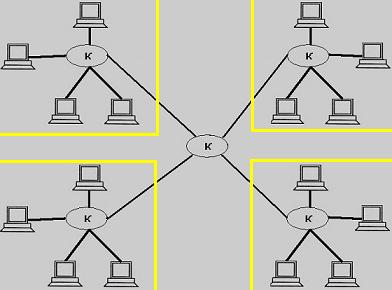

Зачем мы вообще касаемся данной темы, спросите вы. Дело в том, что данная тема очень важна как раз с практической точки зрения, ведь именно эта тема вам может очень сильно помочь в дальнейшем. Но давайте начнем по порядку и не спеша. В нашей организации существует 4 отдела, каждый из которых выполняет свои узкие подзадачи, на благо предприятия разумеется. Вот давайте взглянем на рисунок:
|
По рисунку отлично видно, что физическая топология сети соблюдается полностью с нашими требованиями, т.е. каждый отдел сконцентрирован на своей определенной подзадачи. Но вот давайте рассмотрим логическую топологию сети. Тут у нас происходит следующее: каждая внутренняя передача данных в некотором отделе пройдет по всем другим отделам. |
Давайте сформулируем, что мы хотим иметь:
все внутренние передачи не должны выходить за отдел
при внешней передаче сообщения другому отделу, у нас не должно возникать ни каких проблем
при внешней передаче сообщения должно доставляться только заданному отделу, а не всем

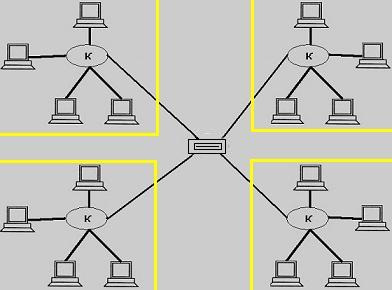

Вот и считайте, что вы либо начальник, который пытается уладить все данные нюансы, либо подчиненный, которому приказали с этим разобраться (лично я для себя выбрал первый вариант). И так, наша физическая топология сети работает верно, а вот с логической топологией возникают проблемы. Для того, что бы контролировать все входящие и исходящие потоки данных служит коммутационное оборудование - коммутатор (или любое более "крутое" устройство, которое мы уже разобрали). Давайте теперь посмотрим на эту же схему, но с коммутатором:
Т.е. теперь и логическая топология сети работает абсолютно верно. А мы ведь это и хотели. По математически самую эффективную топологию сети можно записать следующим образом: логическая топология сети = физическая топология сети |
|
