51. Оборудование для заливки насоса

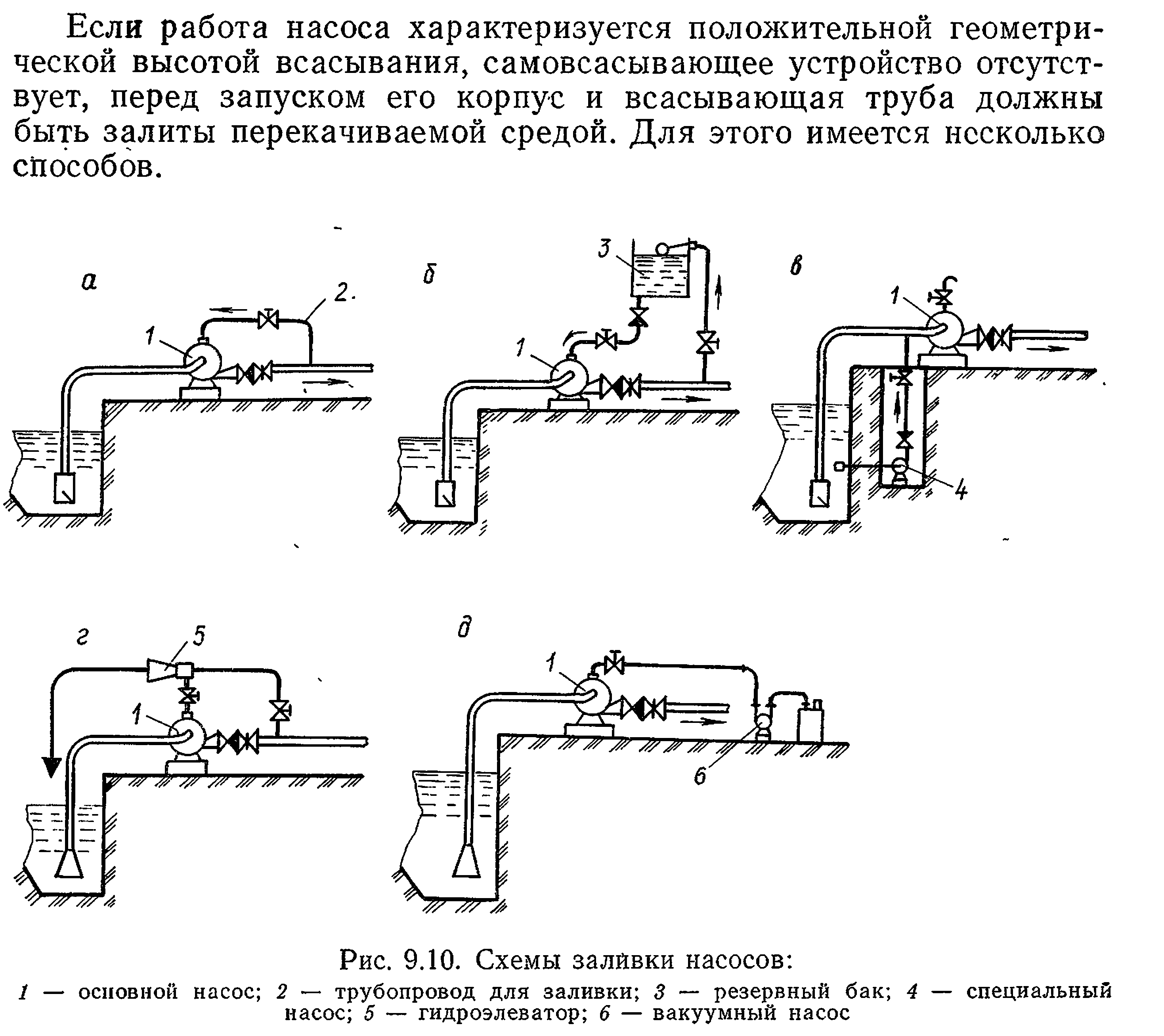

Если работа насоса характеризуется положительной геометрической высотой всасывания, самовсасывающее устройство отсутствует, перед запуском его корпус и всасывающая труба должны быть залиты перекачиваемой средой. Для этого имеется несколько способов.

Заливка насосов из напорного трубопровода ,производится в том случае, когда в напорном трубопроводе постоянно имеет место избыточное давление. При этом существует необходимость установки обратного приёмного клапана , ч то снижает высоту всасывания насоса. Такой способ заливки прост и может быть использован для насосов с диаметром всасывающих труб не более 200 мм. Заливка насосов из резервного напорного бака применяется, когда при остановке насоса в напорном трубопроводе нет избыточного давления. Резервный бак заполняется перекачиваемой средой через поплавковый клапан в период работы насоса. При этом способе заливки требуется установка обратного приёмного клапана.

Заливка специальным насосом используется при отсутствии на насосной станции источника заливаемой среды с положительным избыточным давлением. Для этого устанавливается насос небольших размеров таким образом , чтобы он всё время имел отрицательную высоту всасывания . Способ надёжен , процесс управления насосом легко автоматизируетя. При этом требуется установка обратного приёмного клапана.

52.Повысительные насосные станции. Конструкция, оборудование и схема компоновки повысительной насосной станции целиком и полностью зависят от типа водоводов, по которым вода подводится к станции и отводится от нее.

Повысительные насосные станции, используемые для повышения давления в системе напорных трубопроводов (станции подкачки), во всех отношениях очень похожи на небольшие водопроводные насосные станции II подъема. Насосы забирают воду из сети водопровода низкого напора и подают ее в сеть высокого напора.

Повысительная насосная станция, предназначенная для подачи воды на хозяйственно-питьевые и противопожарные нужды городского микрорайона со зданиями повышенной этажности. В здании станции незаглубленного типа установлены четыре центробежных насоса консольного типа К-45/80 в комплекте с асинхронными электродвигателями серии А02. Для хозяйственно-питьевых нужд обычно работают два насоса, два других — резервные. Работа насосных агрегатов автоматизирована.

Вода забирается из сети водопровода низкого напора и подается в сеть высокого напора двумя трубопроводами диаметром по 150 мм. Схема переключения — коллекторная, с размещением низконапорного и высоконапорного коллекторов в здании насосной станции. Все внут-ристанционные трубопроводы уложены в кирпичных каналах под уровнем пола.

54. Типы зданий

Здания насосных станций предназначены для размещения основного и вспомогательного гидромеханического ( насосы, трубопроводы с установленной на ней арматурой), силового ( двигатели, аппаратура, распределительные устройства), механического ( грузоподъемные устройства, плоские затворы, сороудерживающие решётки), оборудования служебных помещений и для защиты оборудования и обслуживающего персонала от воздействия осадков и прямых солнечных лучей.

Конструкция здания насосной станции зависит от её назначения , типа и размера основных агрегатов, климата, рельефа местности, геологии, гидрологии, гидрогеологии, строительных материалов.

Стационарные здания насосных станции применяют трёх типов:

Наземного, камерного и блочного. При большой высоте подземной части два последних типа здания называют шахтно-камерными и шахтно-блочными.

Наземный тип здания применяют в случае установки в нём горизонтальных насосов, работающих с положительной высотой всасывания при колебаниях уровней воды в водоисточнике в пределах допустимой высоты всасывания и устойчивых берегах.

Камерный тип здания предназначен для установки в нём насосов как горизонтального , так и вертикального исполнения, когда колебания уровней воды в водоисточнике превышают допустимую высоту всасывания основных насосов или она отрицательна.

При этом насосное помещение здания располагают ниже уровня земли пристанционной площадки, и оно имеет сплошную фундаментальную плиту. Насосы вертикальным валом устанавливают всегда ниже минимального уровня воды в источнике, а с горизонтальным -как ниже , так и выше горизонтального уровня воды в источнике. В последнем случае, также как и для насосных станций наземного типа предусматривают устройства для заполнения насосной водой перед пуском.

Блочный тип здания применяют при установке вертикальных центробежных, диагональных, осевых насосов при любых колебаниях уровней воды в источнике. Своё название этот тип здания получил. Потому что в основании здания находится массивный железобетонный блок, в котором размещают подводящие трубы с коленчатым или камерным подводом.

55. Подземная часть. При проектировании подземной части зданий, необходимой для размещения основного и вспомогательного оборудования, пользуются следующими правилами: объём подземной части должен быть минимально возможным; вспомогательные системы, которые могут быть размещены вне подземного блока следует вынести за его пределы;

Габариты подземного блока с целью размещения на нём верхнего строения большей площади увеличивать не рекомендуется;

Устойчивость здания станции должна быть достигнута не за счёт ни за счёт увеличения габаритов и массы подземного блока, а за счёт использования грунтовых пригрузок , анкерных понуров , наклонного основания ( уклон в сторону засыпки)

Вертикальные электродвигатели желательно устанавливать на незатопляемых отметках , используя при необходимости валы-проставки.

В зданиях камерного и блочного типов не рекомендуется применять раздельные поперечные стены для повышения прочности подземной конструкции , а следует использовать горизонтальные перекрытия и местные рёбра жёсткости.

Толщину стен и днища подземной части в первом приближении следует принимать 0.1Нст, где Нст- максимально возможный напор воды на конструкцию в рассматриваемом сечении, м.Толщину сборных элементов , подверженных непосредственному воздействию воды , а также монолитных железобетонных конструкций, имеющих специальные гидроизоляционные покрытия, назначают из условия прочности

Подземная часть здания станции длиной более 18 м должна иметь не менее двух выходов.

Подземная часть зданий насосных станций выполняется из сборного и монолитного железобетона . Класс бетона устанавливают расчётом в зависимости от напряжённого состояния конструкции, градиента напора и климатических условий. Монолитные конструкции зданий насосных станций, как правило, выполняют из бетона класса В12,5…В15. Марка гидротехнического бетона по водонепроницаемости для бетонных конструкций зависит от напорного градиента.

I=Hст/б, где б-дельта;

Напорный градиент I меньше 5 5….10 10-12 больше или =12

Водонепроницаемость W 4 6 8 12

. При этом не предусматривают помещений , не требующихся для эксплуатации станции, не применяют без крайней необходимости лекальных поверхностей , особенно в монолитном железобетоне , ребристых и кессонных перекрытий , не разделяют машинные залы на отдельные камеры, если это не требует технология или условия прочности.
