Раздел 4. Электрическая часть станций и подстанций
4.1. Основное силовое оборудование
В состав основного силового оборудования входят:
1. Выключатели
2. Разъединители
3. Шины
4. Ограничители перенапряжений (ОПН)
5. Трансформаторы тока (ТТ)
6. Измерительные трансформаторы напряжения (ТН).
Выключатели
Предназначены для введения оперативных переключений и отключения объектов энергосистемы при авариях. При отключении (включении) выключателей возникает дуга (плазма), которая приводит к испарению материала контакта. Поэтому необходимо время гашения дуги свести к минимуму. Главным конструктивным элементом всех выключателей является дугогасительная камера.
или
Рис.4.1. Обозначения на схемах выключателей
Различают следующие выключатели:
1. Воздушные выключатели (это ВВУ) на класс напряжения (500-1150) кВ. Здесь гашение дуги достигается сжатым воздухом; это самое быстрое гашение дуги из известных.
где ДК - дугогасительная камера

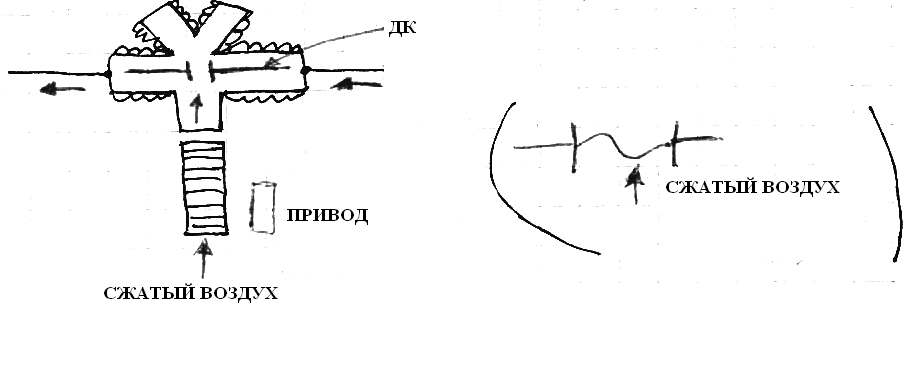

Рис.4.2. Воздушный выключатель
2. Элегазовые выключатели (это ВВЭ, ВВ TEL) на класс напряжения (10-500) кВ. Здесь гашение дуги происходит в изолирующем газе шестифтористой серы (элегаз) SF6.
где МП – механизм привода
Рис.4.3. Элегазовый выключатель
3. Масляные выключатели (это У- серия «Урал») на класс напряжения (10-220) кВ.
Рис.4.4. Масляный выключатель
Недостатки:
повышенная взрывоопасность
уже не выпускаются, то есть нет запчастей.
4. Масломасляные выключатели (это ВМТ) на класс напряжения (10-220) кВ. Здесь гашение дуги достигается в масле с применением механического воздействия.
Рис.4.5. Масломасляный выключатель
5. Вакуумные выключатели на класс напряжения (10-35) кВ. Здесь гашение дуги происходит в безвоздушной среде.
Рис.4.6. Вакуумный выключатель
Недостаток: имеется рентгеновское излучение – вредно!
Разъединители
или
Рис.4.7. Обозначения на схемах разъединителей
Виды разъединителей:
1. На стороне 35(10), 110 кВ и выше разъединители служат для ввода в ремонт отключённого оборудования, а также для его заземления. Допускается коммутировать емкостные токи до 100 А.

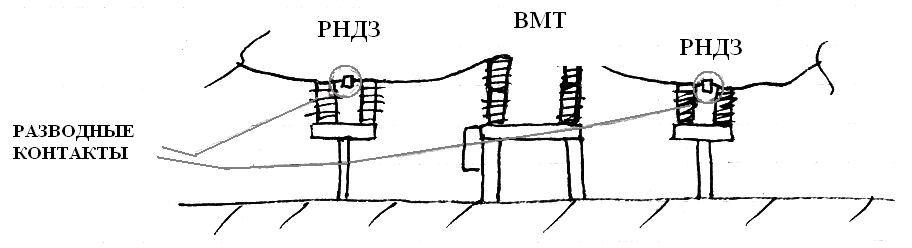

Рис.4.8. Схема, содержащая разъединитель и выключатель (ВМТ)
(а) (б)

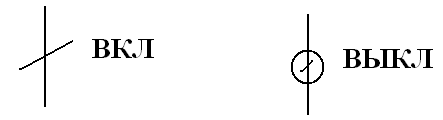

Рис.4.9. Пример (а) включенного и (б) выключенного разъединителей
2. На стороне (35;10;6;0,4)кВ роль разъединителей выполняют встречные контакты выключателей. Также роль разъединителей выполняют рубящие ножи (модифицированные рубильники).

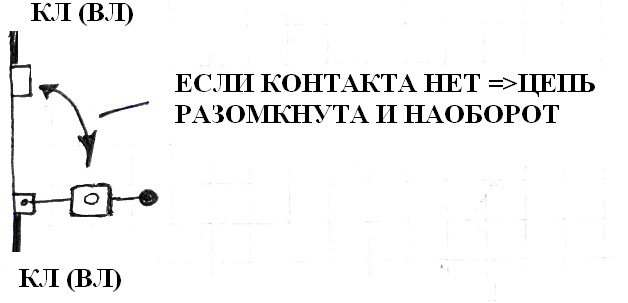

Рис.4.9. Пример работы разъединителя
Шины
Предназначены для присоединения ЛЭП, КЛ, трансформаторов и других соединений.
На стороне 110 кВ и выше шины выполняются гибкими проводами (стандартными), а на стороне 35 кВ и ниже – из медных или алюминиевых профилей.
(а) (б) (в)
Рис.4.10. Типы профилей шин

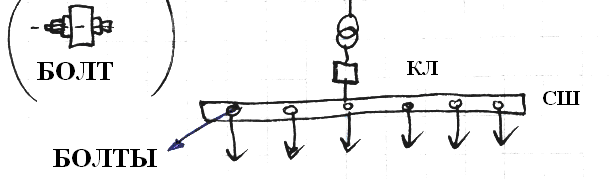

Рис.4.11. Схема крепления КЛ фидеров к шинам (посредством болтов)
Ограничители перенапряжений (опн)
Предназначены для защиты силового оборудования от перенапряжений, вызванных коммутациями выключателей или грозовыми фронтами.

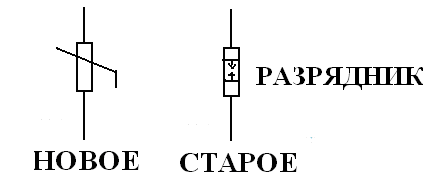

Рис.4.12. Обозначения на схемах
Основное защищаемое оборудование – это трансформаторы: силовые, собственных нужд, измерительные трансформаторы напряжения - вокруг них и ставят ОПН.
Рис.4.13. Пример расстановки ОПН вокруг трансформатора
где
Рис.4.14. Схема ПС с ОПН

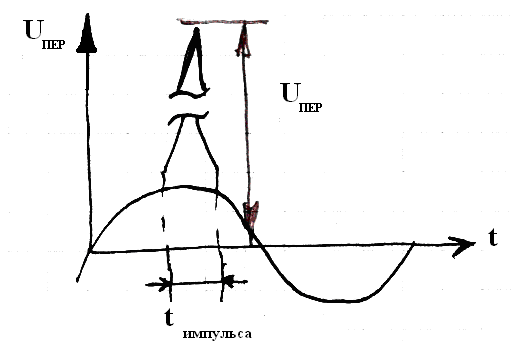

Рис.4.15. График к схеме 4.12.
где ДК - дугогасительная камера
УНП - уровнитель напряжённости поля
ОИ – опорный изолятор

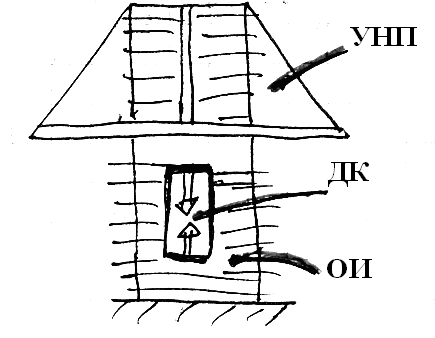

Рис.4.16. Конструктивное исполнение ОПН
