Пояснить продольную и поперечную деформации. Как они взаимосвязаны?
Дать определение коэфициенту Пуассона. Чему он численно равен?
Коэффициент Пуассона (обозначается
как
или
)
характеризует упругие свойства материала.
При приложении к телу растягивающего усилия оно начинает удлиняться (то есть продольная длина увеличивается), а поперечное сечение уменьшается. Коэффициент Пуассона показывает, во сколько раз продольная деформация деформируемого тела больше поперечной деформации, при его растяжении или сжатии. Для абсолютно хрупкого материала коэффициент Пуассона равен 0, для абсолютно несжимаемого — 0,5. Для большинства сталей этот коэффициент лежит в районе 0,3, для резины он примерно равен 0,5.
Записать формулу для определения деформаций при растяжении и сжатии.
Привести диаграмму растяжений пластичного материала с указанием на ней всех характерных точек.
Привести диаграмму растяжений пластичного материала, охаректеризовать поведение материала в каждой зоне диаграммы.
Характерными точками этой диаграммы являются предел пропорциональности
т.А – наибольшее напряжение до которого материал подчиняется закону Гука
т.В – предел упругости, точка наибольшего напряжения до которого образец сохраняет упругие свойства
т.С – предел текучести, наименьшее напряжение при котором наблюдается заметный рост детали без заметного увеличения нагрузки
т.Е– предел прочности, напряжение соответствующее частному отделения наибольшей силы, которую может выдержать образец к площади его первичного сечения.
СД – площадка тякучести.
Дать понятие, наклепу материалов, указав его вредное и полезное воздействие на примерах из практики.
НАКЛЕП - явление повышения упругих свойств материала в результате предварительной пластической деформации.
Полезное явление с точки зрения повышения нагрузочной способности конструкции (например, крюк подъемного крана).
Вредное явление, так как снижает пластические свойства материалов и требует больших энергозатрат при дальнейшей технологической обработке (например,прокатка листов).
Диаграмма растяжения материалов с неявно выраженным пределом текучести. Как его находят.
s02 - условный предел текучести
Чтобы определить предел тякучести на диаграмме надо по оси Е отделить 0.2% и провести линию параллельную ОА до пересечения с линией диаграммы следовательно по оси получим (сигма 02) или условный предел тякучести.

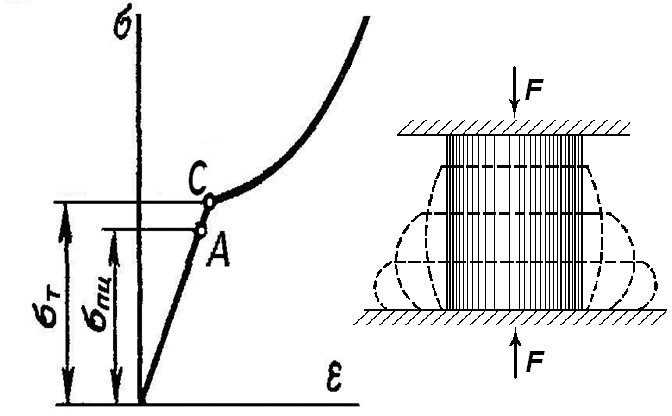

Привести диаграмму сжатия пластичного материала. Пояснить деформацию образцов.
Разрушить пластинчатый материал невозможно в связи с ограниченными возможностями машины.
Привести диаграмму растяжения и сжатия хрупкого материала. Пояснить деформацию образцов.
При сжатии хрупкого материала (чугуна), наступает разрушение образца в виде сдвиговых деформаций всегда под углом45 градусов. Это связано с тем что на площадках расположенных под углом 45 град. Действуют касательные напряжения вывзывающие пластические девормации.
Следует отметить, что хрупкие материалы лучше работают на сжатие чем на растяжения.
Записать формулу для определения касательных напряжений при кручении. Привести их эпюру.
Напряженное состояние, при котором на гранях элемента конструкции возникает только касательные напряжения, называют чистым сдвигом.Такую деформацию наблюдают при скручивании тонкостенной трубы.
Под действием касательных напряжени верхняя грань смещаетсяотносительно нижней грани на величину, которую называют абсолютным сдвигом.
В условиях чистого сдвига работают детали различных соеденений – болты, заклепки, шпонки и др.
Привести формулу для определения угла поворота при кручении. Пояснить входящие в нее величины.
Записать условие прочности и жесткости при кручении.
Указать рациональную форму поперечного сечения бруса при кручении.
Дать понятие полярному моменту инерции и моменту сопротивления, формулы их определения в случае сплошного кругового сечения.
Записать условие жесткости при кручении. Пояснить все величины входящие в формулу.
Записать дифференциальные зависимости при изгибе.
Между интенсивностьюраспределенной нагрузки, выражениями для поперечной силы Q и изгибающего момента М установленны дифференциальные зависимости:
Записать правила проверки эпюр при изгибе.
На основе этих зависимостей можно выделить следующие особенности построения эпюр поперечных сил Q и изгибающих моментов М
- На участке балки, где нет распределенной нагрузки, эпюра Q представленна прямой линией, паралельной базе эпюр, а эпюра М – наклоной прямой.
- В сечении, где приложена сосредоточеная сила, на эпюре Q должен быть скачок, равный значению этой силы, а на эпюре М – точка перелома
- В сечении, где приложен сосредоточенный момент, значение Q не изменится, а эпюра М имеет скачок, равный значению этого момента.
- На участке балки с распределенной нагрузкой интенсивности q эпюра Q изменяется по линейному закону, а эпюра М – по параболическому, причем выпуклость параболы направлена навстречу направлению распределенной нагрузки.
- Если в пределах характерного участка эпюра Q пересекает бау эпюры, то в сечении, где Q=0, изгибающий момент имеет экстремальное значение Ммах или Ммин.
