16. С учетом сейсмичности

Сейсмические силы, если они имеются могут быть учтены при расчетах устойчивости в первом приближении статическим методом. Формула имеет вид:

W_c=0,5K_c∙γ_b∙H₁ где Кс к-т сейсмичности, принимаемый в зависимости от района строительства. S=α_c∙K_c∙σ вес отсека: σ=ω∙γ_гр ,α_{c –}к-т =1,5 зависящий от динамических характеристик сооружения и характера сейсмических воздействий. r и r_c плечи сил.

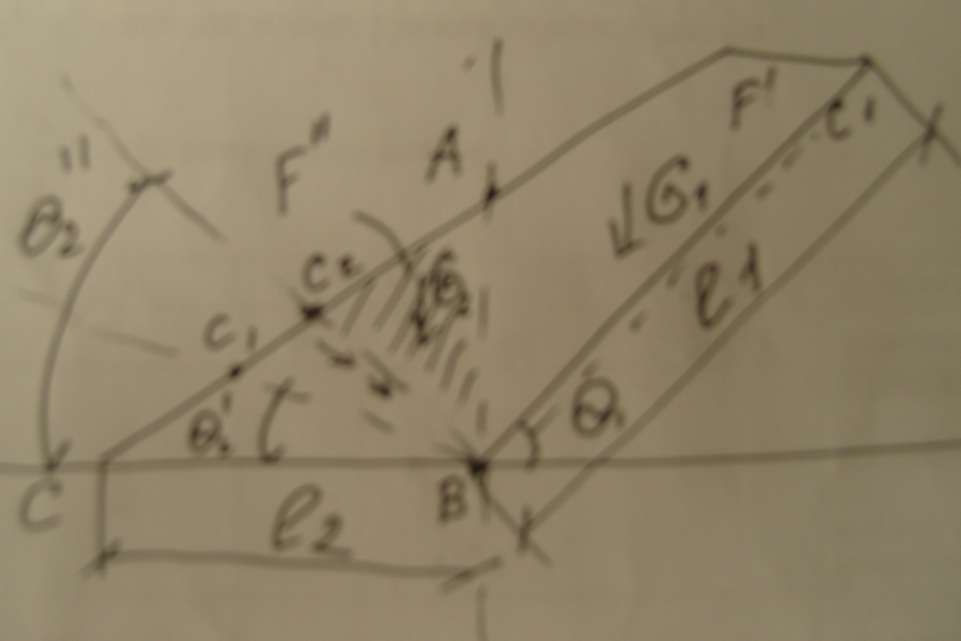

17.Устойчивость экрана и защитного слоя

устойчивость верхового откоса тоже проверяется методом круглоцилиндрических поверхностей скольжения. К_уст=E_n/E_a где E_n пассивное давление грунта E_a активное давление грунта E_a=G₁cosθ₁sinθ₁

G₁ вес защитного слоя с экраном E=G₁cos² θ₁tgφ+G₂tg(φ+θ)+c₁l₁cosθ₁+c₂l₂θ₂

G₁=F’_ABD∙γ_гр

G₂=F”_ABD∙γ_гр

φ-угол внутреннего трения грунта, с1 и с2 удельное сцепление, DBC поверхность сдвига.Проводят ряд плоскостей и принимают угол θ₂ равным 0, 5,10, 15, 20 градусов. Площади фигур F’ и F” снимают с черчежа, выполненного в масштабе. Куст сравнивается с нормативным коэффициентом.

18.Расчетные расходы и уровни воды

При проектировании постоянных гидротехнических сооружений расчетные мах расходы воды надлежит принимать исходя из ежегодной вероятности превышения обеспеченности, которая устанавливается в зависимости от класса сооружения для двух расчетных случаев основного и поверочного.

Расчетный случай	1 класс	2	3	4
основной	0,1	1	3	5
поверочный	0,01*	0,1	0,5	1

Расчетный расход воды, подлежащий пропуску в процессе эксплуатации через постоянные водопропускные сооружения следует определять исходя из расчетного мах расхода воды с учетом его трансформации. Пропуск расхода должен обеспечиваться при НПУ через все эксплуатационные водопропускные сооружения при полном их открытии. Пропуск поверочного расхода должен устанавливаться при наивысшем уровне т.е ФПУ. Если имеется каскад сооружений то расчетный мах расход ниже расположенного сооружения следует назначать с учетом его класса, расход должен быть равен сумме расходов пропускной способности расположенного выше гидроузла и расчетных мах расходов боковой приточности.

Расчетная длительность t эксплуатации соор-я Т лет	Класс сооружений
	1	2	3	4
	Вероятность превышения
1	1	3	5	7
2	0,5	3	5	7
5	0,2	2	5	7
10	0,1	1	3	5
20	0,05	0,5	1,5	2,5

Для временных сооружений: 4-го класса расход мах принимаются следующие: при сроки до 10 лет-10%, при сроке больше 10 лет-5%. Для 3-го класса: при сроке до 2 лет-10%, больше 2-х лет-5%.

19.Водосбросы и водовыпуски грунтовых плотин.

На гидроузлах с грунтовыми плотинами применяют в зависимости от высоты плотины и местных условий категории грунта основания, рельефа местности, величины расчетного расхода, способа пропуска строительных расходов и т.д. Водосбросы- водопропуск сооружения для для пропуска мах расходов во время паводка. Водовыпуски- для сброса воды в межень.(для полного и частичного опорожнения водохранилища в целях осмотра и по санитарным требованиям). Делятся на плотинные(русловые) и береговые (пойменные)
