Кодирование информации на физическом уровне. Логическое кодирование информации. Примеры сетевых архитектур, в которых они используются.

Методы доступа к среде в различных сетевых архитектурах.

Стек протоколов TCP/IP. Протоколы прикладного уровня.

Концепция открытых систем как основа построения компьютерных сетей. Классификация сетей по структурным и функциональным признакам. Взаимодействие сетей. Сетевые устройства.

Идеальная модель взаимодействия открытых систем OSI/RM. Структура пакетов в компьютерных сетях. Функции сетевых протоколов. Особенности наиболее распространенных протоколов.

Кодирование информации на физическом уровне. Логическое кодирование информации. Примеры сетевых архитектур, в которых они используются.

Даже при рассмотрении простейшей сети, состоящей всего из двух машин, можно выявить многие проблемы, связанные с физической передачей сигналов по линиям связи.

В вычислительной технике для представления данных используется двоичный код. Внутри компьютера единицам и нулям данных соответствуют дискретные электрические сигналы.

Представление данных в виде электрических или оптических сигналов называется кодированием.

Существуют различные способы кодирования двоичных цифр, например потенциальный способ, при котором единице соответствует один уровень напряжения, а нулю — другой, или импульсный способ, когда для представления цифр используются импульсы различной полярности.

Аналогичные подходы применимы для кодирования данных и при передаче их между двумя компьютерами по линиям связи. Однако эти линии связи отличаются по своим характеристикам от линий внутри компьютера. Главное отличие внешних линий связи от внутренних состоит в их гораздо большей протяженности, а также в том, что они проходят вне экранированного корпуса по пространствам, зачастую подверженным воздействию сильных электромагнитных помех. Все это приводит к существенно большим искажениям прямоугольных импульсов (например, «заваливанию» фронтов), чем внутри компьютера. Поэтому для надежного распознавания импульсов на приемном конце линии связи при передаче данных внутри и вне компьютера не всегда можно использовать одни и те же скорости и способы кодирования. Например, медленное нарастание фронта импульса из-за высокой емкостной нагрузки линии требует, чтобы импульсы передавались с меньшей скоростью (чтобы передний и задний фронты соседних импульсов не перекрывались, и импульс успел «дорасти» до требуемого уровня).

В вычислительных сетях применяют как потенциальное, так и импульсное кодирование дискретных данных, а также специфический способ представления данных, который никогда не используется внутри компьютера, — модуляцию (рис. 2.8). При модуляции дискретная информация представляется синусоидальным сигналом той частоты, которую хорошо передает имеющаяся линия связи.

Потенциальное или импульсное кодирование применяется на каналах высокого качества, а модуляция на основе синусоидальных сигналов предпочтительнее в том случае, когда канал вносит сильные искажения в передаваемые сигналы. Например, модуляция используется в глобальных сетях при передаче данных через аналоговые телефонные каналы связи, которые были разработаны для передачи голоса в аналоговой форме и поэтому плохо подходят для непосредственной передачи импульсов.

На способ передачи сигналов влияет и количество проводов в линиях связи между компьютерами. Для снижения стоимости линий связи в сетях обычно стремятся к сокращению количества проводов и из-за этого передают все биты одного байта или даже нескольких байтов не параллельно, как это делается внутри компьютера, а последовательно (побитно), для чего достаточно всего одной пары проводов.

Еще одной проблемой, которую нужно решать при передаче сигналов, является проблема взаимной синхронизации передатчика одного компьютера с приемником другого. При организации взаимодействия модулей внутри компьютера эта проблема решается очень просто, так как в этом случае все модули синхронизируются от общего тактового генератора. Проблема синхронизации при связи компьютеров может решаться разными способами, как путем обмена специальными тактовыми синхроимпульсами по отдельной линии, так и путем периодической синхронизации заранее обусловленными кодами или импульсами характерной формы, отличающейся от формы импульсов данных.

Несмотря на предпринимаемые меры (выбор соответствующей скорости обмена данными, линий связи с определенными характеристиками, способа синхронизации приемника и передатчика), существует вероятность искажения некоторых битов передаваемых данных. Для повышения надежности передачи данных между компьютерами, как правило, используется стандартный прием – подсчет контрольной суммы и передача полученного значения по линиям связи после каждого байта или после некоторого блока байтов. Часто в протокол обмена данными включается как обязательный элемент сигнал-квитанция, который подтверждает правильность приема данных и посылается от получателя отправителю.

Выбор способа кодирования

При выборе способа кодирования нужно одновременно стремиться к достижению нескольких целей:

• минимизировать ширину спектра сигнала, полученного в результате кодирования;

• обеспечивать синхронизацию между передатчиком и приемником;

• обеспечивать устойчивость к шумам;

• обнаруживать и по возможности исправлять битовые ошибки;

• минимизировать мощность передатчика.

Более узкий спектр сигнала позволяет на одной и той же линии (с одной и той же полосой пропускания) добиваться более высокой скорости передачи данных. Спектр сигнала в общем случае зависит как от способа кодирования, так и от тактовой частоты передатчика. Пусть мы разработали два способа кодирования, причем в каждом такте передается один бит информации. Пусть также в первом способе ширина спектра сигнала F равна тактовой частоте смены сигналов f, то есть F = f , а второй способ дает зависимость F = 0,8f. Тогда при одной и той же полосе пропускания В первый способ позволит передавать данные со скоростью В бит/с, а второй (1/0,8)В = 1,25 В бит/с.

Синхронизация передатчика и приемника нужна для того, чтобы приемник точно знал, в какой момент времени считывать новую порцию информации с линии связи. При передаче дискретной информации время всегда разбивается на такты одинаковой длительности, и приемник старается считать новый сигнал в середине каждого такта, то есть синхронизировать свои действия с передатчиком.

Проблема синхронизации в сетях решается сложнее, чем при обмене данными между близко расположенными устройствами, например между блоками внутри компьютера или же между компьютером и принтером. На небольших расстояниях хорошо работает схема, основанная на отдельной тактирующей линии связи (рис. 9.6), так что информация снимается с линии данных только в момент прихода тактового импульса. В сетях использование этой схемы вызывает трудности из-за неоднородности характеристик проводников в кабелях. На больших расстояниях неравномерность скорости распространения сигнала может привести к тому, что тактовый импульс придет настолько позже или раньше соответствующего сигнала данных, что бит данных будет пропущен или считан повторно. Другой причиной, по которой в сетях отказываются от использования тактирующих импульсов, является экономия проводников в дорогостоящих кабелях.

В сетях для решения проблемы синхронизации применяются так называемые самосинхронизирующиеся коды, сигналы которых несут для приемника указания о том, в какой момент времени начать распознавание очередного бита (или нескольких битов, если код ориентирован более чем на два состояния сигнала). Любой резкий перепад сигнала – фронт – может служить указанием на необходимость синхронизации приемника с передатчиком.

При использовании синусоид в качестве несущего сигнала результирующий код обладает свойством самосинхронизации, так как изменение амплитуды несущей частоты дает возможность приемнику определить момент очередного такта.

Распознавание и коррекцию искаженных данных сложно осуществить средствами физического уровня, поэтому чаще всего эту работу берут на себя протоколы, лежащие выше: канальный, сетевой, транспортный или прикладной. В то же время распознавание ошибок на физическом уровне экономит время, так как приемник не ждет полного помещения кадра в буфер, а отбраковывает его сразу при распознавании ошибочных битов внутри кадра.

Требования, предъявляемые к методам кодирования, являются взаимно противоречивыми, поэтому каждый из рассматриваемых далее популярных методов кодирования обладает своими достоинствами и недостатками в сравнении с другими.

Потенциальный код NRZ

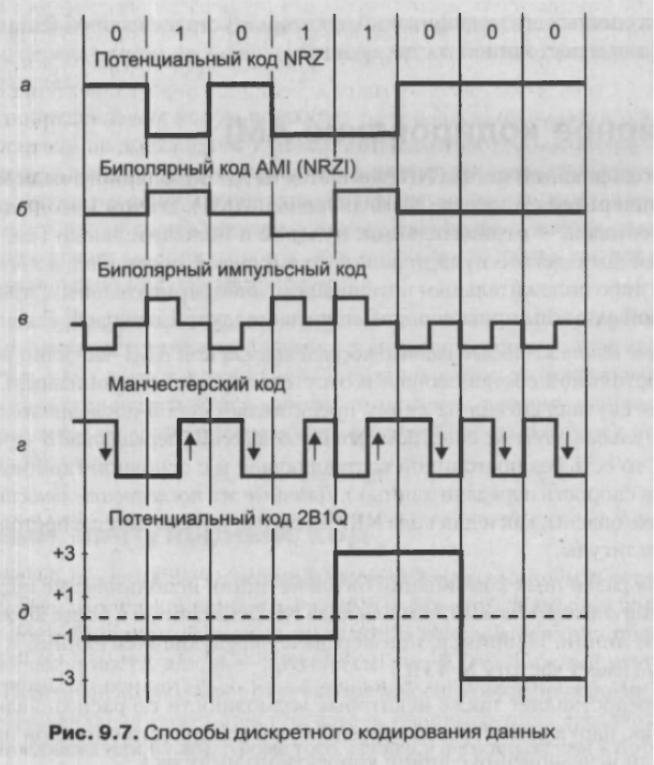

Рисунок 9.7, а иллюстрирует уже упомянутый ранее метод потенциального кодирования, называемый также кодированием без возвращения к нулю (Non Return to Zero, NRZ). Последнее название отражает то обстоятельство, что в отличие от других методов кодирования при передаче последовательности единиц сигнал не возвращается к нулю в течение такта.

Итак, достоинства метода NRZ.

• Простота реализации.

• Метод обладает хорошей распознаваемостью ошибок (благодаря наличию двух резко отличающихся потенциалов).

• Основная гармоника f0 имеет достаточно низкую частоту (равную N/2 Гц, как было показано в предыдущем разделе), что приводит к узкому спектру.

Теперь недостатки метода NRZ.

• Метод не обладает свойством самосинхронизации. Даже при наличии высокоточного тактового генератора приемник может ошибиться с выбором момента съема данных, так как частоты двух генераторов никогда не бывают полностью идентичными. Поэтому при высоких скоростях обмена данными и длинных последовательностях единиц или нулей небольшое рассогласование тактовых частот может привести к ошибке в целый такт и, соответственно, считыванию некорректного значения бита.

• Вторым серьезным недостатком метода NRZ является наличие низкочастотной составляющей, которая приближается к постоянному сигналу при передаче длинных последовательностей единиц или нулей. Из-за этого многие линии связи, не обеспечивающие прямого гальванического соединения между приемником и источником, этот вид кодирования не поддерживают. Поэтому в сетях код NRZ в основном используется в виде различных его модификаций, в которых устранены проблемы плохой самосинхронизации и постоянной составляющей.

Биполярное кодирование AMI

Одной из модификаций метода NRZ является метод биполярного кодирования с альтернативной инверсией (Alternate Mark Inversion, AMI). В этом методе применяются три уровня потенциала — отрицательный, нулевой и положительный (см. рис. 9.7, б). Для кодирования логического нуля используется нулевой потенциал, а логическая единица кодируется либо положительным потенциалом, либо отрицательным, при этом потенциал каждой новой единицы противоположен потенциалу предыдущей.

При передаче длинных последовательностей единиц код AMI частично решает проблемы наличия постоянной составляющей и отсутствия самосинхронизации, присущие коду NRZ. В этих случаях сигнал на линии представляет собой последовательность разнополярных импульсов с тем же спектром, что и у кода NRZ, передающего чередующиеся нули и единицы, то есть без постоянной составляющей и с основной гармоникой N/2 Гц (где N — битовая скорость передачи данных). Длинные же последовательности нулей для кода AMI столь же опасны, как и для кода NRZ — сигнал вырождается в постоянный потенциал нулевой амплитуды.

В целом, для различных комбинаций битов на линии использование кода AMI приводит к более узкому спектру сигнала, чем для кода NRZ, а значит, и к более высокой пропускной способности линии. Например, при передаче чередующихся единиц и нулей основная гармоника f0 имеет частоту N/4 Гц.

Код AMI предоставляет также некоторые возможности по распознаванию ошибочных сигналов. Так, нарушение строгой очередности в полярности сигналов говорит о ложном импульсе или исчезновении с линии корректного импульса.

В коде AMI используются не два, а три уровня сигнала на линии. Дополнительный уровень требует увеличение мощности передатчика примерно на 3 дБ для обеспечения той же достоверности приема битов на линии, что является общим недостатком кодов с несколькими состояниями сигнала по сравнению с кодами, в которых различают только два состояния.

Потенциальный код NRZI

Существует код, похожий на AMI, но только с двумя уровнями сигнала. При передаче нуля он передает потенциал, который был установлен на предыдущем такте (то есть не меняет его), а при передаче единицы потенциал инвертируется на противоположный. Этот код называется потенциальным кодом с инверсией при единице (Non Return to Zero with ones Inverted, NRZI). Он удобен в тех случаях, когда наличие третьего уровня сигнала весьма нежелательно, например в оптических кабелях, где устойчиво распознаются только два состояния сигнала — свет и темнота.

Код NRZI хорош тем, что в среднем требует меньше изменений сигнала при передаче произвольной двоичной информации, чем манчестерский код, за счет чего спектр его сигналов уже. Однако код NRZI обладает плохой самосинхронизацией, так как при передаче длинных последовательностей нулей сигнал вообще не меняется (например, при передаче последних 3-х нулей на рис. 9.7, а), и, значит, у приемника исчезает возможность синхронизации с передатчиком на значительное время, что может приводить к ошибкам распознавания данных.

Для улучшения потенциальных кодов, подобных AMI и NRZI, используются два метода.

Первый метод основан на добавлении в исходный код избыточных битов, содержащих логические единицы. Очевидно, что в этом случае длинные последовательности нулей прерываются, и код становится самосинхронизирующимся для любых передаваемых данных. Исчезает также постоянная составляющая, а значит, еще более сужается спектр сигнала. Однако этот метод снижает полезную пропускную способность линии, так как избыточные единицы пользовательской информации не несут.

Другой метод основан на предварительном «перемешивании» исходной информации таким образом, чтобы вероятность появления единиц и нулей на линии становилась близкой к нулю. Устройства, или блоки, выполняющие такую операцию, называются скрэмблерами. При скремблировании используется известный алгоритм, поэтому приемник, получив двоичные данные, передает их на дескрэмблер, который восстанавливает исходную последовательность битов.

Биполярный импульсный код

Помимо потенциальных кодов в сетях используются и импульсные коды, в которых данные представлены полным импульсом или же его частью — фронтом. Наиболее простым кодом такого рода является биполярный импульсный код, в котором единица представляется импульсом одной полярности, а ноль — другой (см. рис. 9.7, в). Каждый импульс длится половину такта. Подобный код обладает отличными самосинхронизирующими свойствами, но постоянная составляющая может присутствовать, например, при передаче длинной последовательности единиц или нулей. Кроме того, спектр у него шире, чем у потенциальных кодов. Так, при передаче всех нулей или единиц частота основной гармоники кода равна МГц, что в два раза выше основной гармоники кода NRZ и в четыре раза выше основной гармоники кода AMI при передаче чередующихся единиц и нулей. Из-за слишком широкого спектра биполярный импульсный код используется редко.

Манчестерский код

В локальных сетях до недавнего времени самым распространенным был так называемый манчестерский код (см. рис. 9.7, г). Он применяется в технологиях Ethernet и Token Ring.

В манчестерском коде для кодирования единиц и нулей используется перепад потенциала, то есть фронт импульса. При манчестерском кодировании каждый такт делится на две части. Информация кодируется перепадами потенциала, происходящими в середине каждого такта. Единица кодируется перепадом от низкого уровня сигнала к высокому, а ноль — обратным перепадом. В начале каждого такта может происходить служебный перепад сигнала, если нужно представить несколько единиц или нулей подряд. Так как сигнал изменяется, по крайней мере, один раз за такт передачи одного бита данных, то манчестерский код обладает хорошими самосинхронизирующими свойствами. Полоса пропускания манчестерского кода уже, чем у биполярного импульсного. У него также нет постоянной составляющей, к тому же основная гармоника в худшем случае (при передаче последовательности единиц или нулей) имеет частоту N Гц, а в лучшем (при передаче чередующихся единиц и нулей) — N/2 Гц, как и у кодов AMI и NRZ. В среднем ширина полосы манчестерского кода в полтора раза уже, чем у биполярного импульсного кода, а основная гармоника колеблется вблизи значения 3N/4. Манчестерский код имеет еще одно преимущество перед биполярным импульсным кодом. В последнем для передачи данных используются три уровня сигнала, а в манчестерском — два.

Потенциальный код 2B1Q

На рис. 9.7, д показан потенциальный код с четырьмя уровнями сигнала для кодирования данных. Это код 2B1Q, название которого отражает его суть — каждые два бита (2В) передаются за один такт (1) сигналом, имеющим четыре состояния (Q — Quadra). Паре битов 00 соответствует потенциал -2,5 В, паре 01 — потенциал -0,833 В, паре 11 — потенциал +0,833 В, а паре 10 — потенциал +2,5 В.

При этом способе кодирования требуются дополнительные меры по борьбе с длинными последовательностями одинаковых пар битов, так как при этом сигнал превращается в постоянную составляющую. При случайном чередовании битов спектр сигнала в два раза уже, чем у кода NRZ, так как при той же битовой скорости длительность такта увеличивается в два раза. ТакиМ образом, с помощью кода 2B1Q можно по одной и той же линии передавать данные в два раза быстрее, чем с помощью кода AMI или NRZI. Однако для его реализации мощность передатчика должна быть выше, чтобы четыре уровня четко различались приемником на фоне помех.

Логическое кодирование

Логическое кодирование используется для улучшения потенциальных кодов типа AMI, NRZI или 2Q1B. Логическое кодирование должно заменять длинные последовательности бит, приводящие к постоянному потенциалу, вкраплениями единиц. Как уже отмечалось выше, для логического кодирования характерны два метода - избыточные коды и скрэмблирование.

Избыточные коды

Избыточные коды основаны на разбиении исходной последовательности бит на порции, которые часто называют символами. Затем каждый исходный символ заменяется на новый, который имеет большее количество бит, чем исходный. Например, логический код 4В/5В, используемый в технологиях FDDI и Fast Ethernet, заменяет исходные символы длиной в 4 бита на символы длиной в 5 бит. Так как результирующие символы содержат избыточные биты, то общее количество битовых комбинаций в них больше, чем в исходных. Так, в коде 4В/5В результирующие символы могут содержать 32 битовых комбинации, в то время как исходные символы - только 16. Поэтому в результирующем коде можно отобрать 16 таких комбинаций, которые не содержат большого количества нулей, а остальные считать запрещенными кодами (code violation). Кроме устранения постоянной составляющей и придания коду свойства самосинхронизации, избыточные коды позволяют приемнику распознавать искаженные биты. Если приемник принимает запрещенный код, значит, на линии произошло искажение сигнала.

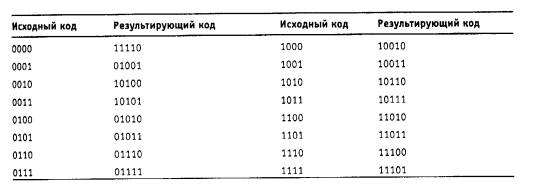

Соответствие исходных и результирующих кодов 4В/5В представлено ниже.

Код 4В/5В затем передается по линии с помощью физического кодирования по одному из методов потенциального кодирования, чувствительному только к длинным последовательностям нулей. Символы кода 4В/5В длиной 5 бит гарантируют, что при любом их сочетании на линии не могут встретиться более трех нулей подряд.

Буква В в названии кода означает, что элементарный сигнал имеет 2 состояния - от английского binary - двоичный. Имеются также коды и с тремя состояниями сигнала, например, в коде 8В/6Т для кодирования 8 бит исходной информации используется код из 6 сигналов, каждый из которых имеет три состояния. Избыточность кода 8В/6Т выше, чем кода 4В/5В, так как на 256 исходных кодов приходится 36=729 результирующих символов.

Использование таблицы перекодировки является очень простой операцией, поэтому этот подход не усложняет сетевые адаптеры и интерфейсные блоки коммутаторов и маршрутизаторов.

Для обеспечения заданной пропускной способности линии передатчик, использующий избыточный код, должен работать с повышенной тактовой частотой. Так, для передачи кодов 4В/5В со скоростью 100 Мб/с передатчик должен работать с тактовой частотой 125 МГц. При этом спектр сигнала на линии расширяется по сравнению со случаем, когда по линии передается чистый, не избыточный код. Тем не менее, спектр избыточного потенциального кода оказывается уже спектра манчестерского кода, что оправдывает дополнительный этап логического кодирования, а также работу приемника и передатчика на повышенной тактовой частоте.

Скрэмблирование

Перемешивание данных скрэмблером перед передачей их в линию с помощью потенциального кода является другим способом логического кодирования.

Методы скрэмблирования заключаются в побитном вычислении результирующего кода на основании бит исходного кода и полученных в предыдущих тактах бит результирующего кода. Например, скрэмблер может реализовывать следующее соотношение:

где Bi - двоичная цифра результирующего кода, полученная на i-м такте работы скрэмблера, Ai - двоичная цифра исходного кода, поступающая на i-м такте на вход скрэмблера, Bi-з и Bi-5 - двоичные цифры результирующего кода, полученные на предыдущих тактах работы скрэмблера, соответственно на 3 и на 5 тактов ранее текущего такта, - операция исключающего ИЛИ (сложение по модулю 2). Например, для исходной последовательности 110110000001 скрэмблер даст следующий результирующий код: B1 = А1 = 1 (первые три цифры результирующего кода будут совпадать с исходным, так как еще нет нужных предыдущих цифр)

Таким образом, на выходе скрэмблера появится последовательность 110001101111, в которой нет последовательности из шести нулей, присутствовавшей в исходном коде.

После получения результирующей последовательности приемник передает ее дескрэмблеру, который восстанавливает исходную последовательность на основании обратного соотношения:

Различные алгоритмы скрэмблирования отличаются количеством слагаемых, дающих цифру результирующего кода, и сдвигом между слагаемыми. Так, в сетях ISDN при передаче данных от сети к абоненту используется преобразование со сдвигами в 5 и 23 позиции, а при передаче данных от абонента в сеть - со сдвигами 18 и 23 позиции.

Существуют и более простые методы борьбы с последовательностями единиц, также относимые к классу скрэмблирования.

Для улучшения кода Bipolar AMI используются два метода, основанные на искусственном искажении последовательности нулей запрещенными символами.

На рис. 2.17 показано использование метода B8ZS (Bipolar with 8-Zeros Substitution) и метода HDB3 (High-Density Bipolar 3-Zeros) для корректировки кода AMI. Исходный код состоит из двух длинных последовательностей нулей: в первом случае - из 8, а во втором - из 5.

Рис. 2.17. Коды B8ZS и HDB3. V - сигнал единицы запрещенной полярности; 1*-сигнал единицы корректной полярности, но заменившей 0 в исходном коде

Код B8ZS исправляет только последовательности, состоящие из 8 нулей. Для этого он после первых трех нулей вместо оставшихся пяти нулей вставляет пять цифр: V-1*-0-V-1*. V здесь обозначает сигнал единицы, запрещенной для данного такта полярности, то есть сигнал, не изменяющий полярность предыдущей единицы, 1* - сигнал единицы корректной полярности, а знак звездочки отмечает тот факт, что в исходном коде в этом такте была не единица, а ноль. В результате на 8 тактах приемник наблюдает 2 искажения - очень маловероятно, что это случилось из-за шума на линии или других сбоев передачи. Поэтому приемник считает такие нарушения кодировкой 8 последовательных нулей и после приема заменяет их на исходные 8 нулей. Код B8ZS построен так, что его постоянная составляющая равна нулю при любых последовательностях двоичных цифр.

Код HDB3 исправляет любые четыре подряд идущих нуля в исходной последовательности. Правила формирования кода HDB3 более сложные, чем кода B8ZS. Каждые четыре нуля заменяются четырьмя сигналами, в которых имеется один сигнал V. Для подавления постоянной составляющей полярность сигнала V чередуется при последовательных заменах. Кроме того, для замены используются два образца четырехтактовых кодов. Если перед заменой исходный код содержал нечетное число единиц, то используется последовательность 000V, а если число единиц было четным - последовательность 1*00V.

Улучшенные потенциальные коды обладают достаточно узкой полосой пропускания для любых последовательностей единиц и нулей, которые встречаются в передаваемых данных. На рис. 2.18 приведены спектры сигналов разных кодов, полученные при передаче произвольных данных, в которых различные сочетания нулей и единиц в исходном коде равновероятны. При построении графиков спектр усреднялся по всем возможным наборам исходных последовательностей. Естественно, что результирующие коды могут иметь и другое распределение нулей и единиц. Из рис. 2.18 видно, что потенциальный код NRZ обладает хорошим спектром с одним недостатком - у него имеется постоянная составляющая. Коды, полученные из потенциального путем логического кодирования, обладают более узким спектром, чем манчестерский, даже при повышенной тактовой частоте (на рисунке спектр кода 4В/5В должен был бы примерно совпадать с кодом B8ZS, но он сдвинут в область более высоких частот, так как его тактовая частота повышена на 1/4 по сравнению с другими кодами). Этим объясняется применение потенциальных избыточных и скрэмблированных кодов в современных технологиях, подобных FDDI, Fast Ethernet, Gigabit Ethernet, ISDN и т. п. вместо манчестерского и биполярного импульсного кодирования.

Рис. 2.18. Спектры потенциальных и импульсных кодов
