2.7.Выбор оборудования
В гребенной системе прядения для средневолокнистого хлопка при кольцевом способе прядения выбираем следующую технологическую цепочку машин:
1
)Автоматический
кипоразрыхлитель BLENDOMAT
BO
- A
2)Многофункциональный отделитель
SP-MX
3) Интегрированный смеситель MX-16
4) Очиститель CLEANOMFT CL-C4
5) Отделитель посторонних частиц SP-F
6) Кардочесальная машина TC-06
7)Ленточная машина 0 перехода TD-03
8)Лентосоединительная машина TSL-1
9) Гребнечесальная машина TCO-1
10) Ленточная машина после гребнечесания TD-03
11)Ровничная машина FTDN
12) Кольцевая прядильная машина MPТN
2.8. Техническая характеристика машин
2.8.1 BLENDOMAT BO-A
Автоматический кипоразрыхлитель предназначен для автоматизированного отбора клочков хлопка из кип. Осуществляет бережный отбор клочков. Производительность до 2000 кг/ч, причем один кипоразборщик может подавать волокно трех сортировок на три агрегата. В ставке может быть до 180 кип с различными технологическими параметрами.

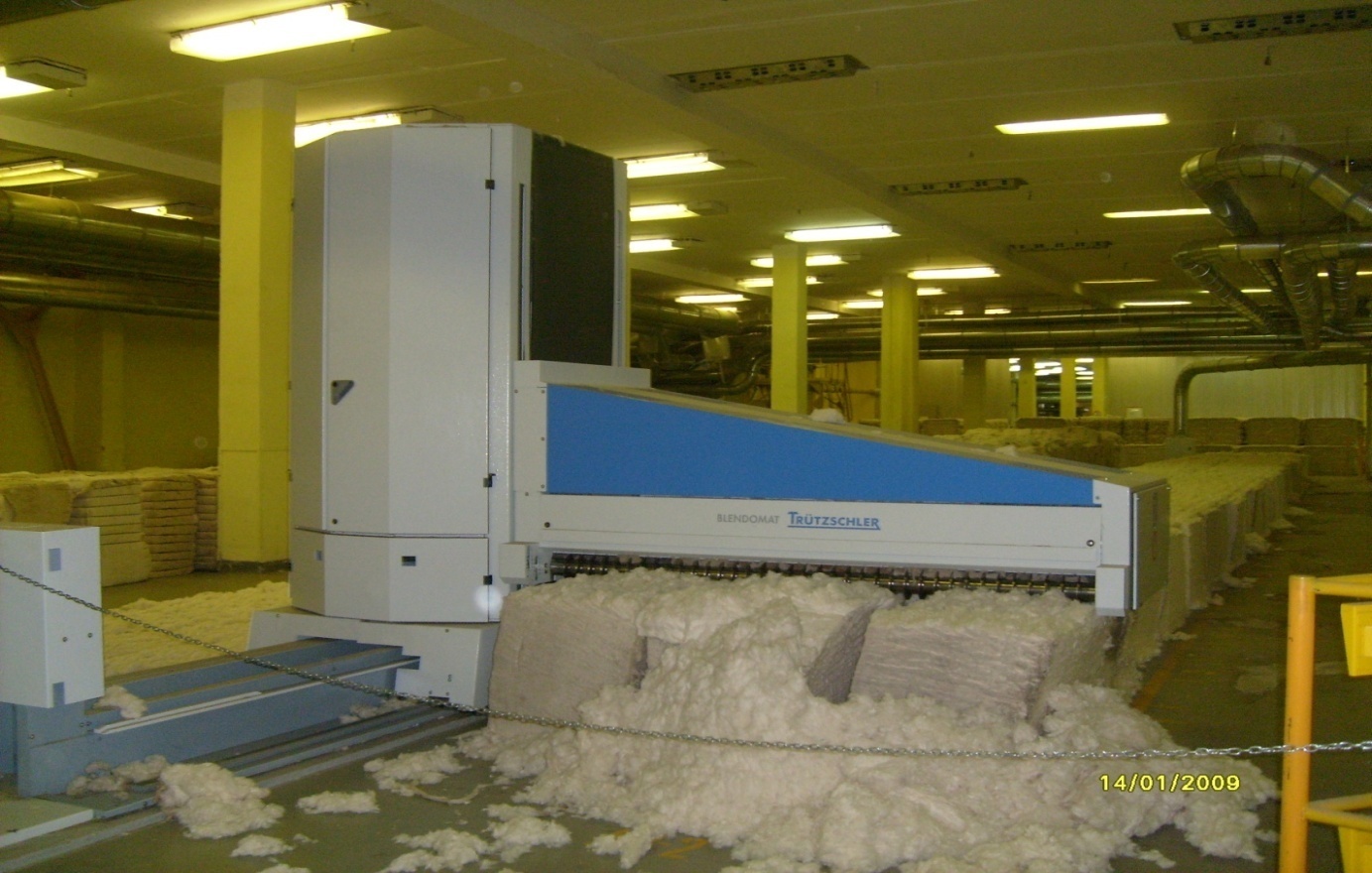

Рисунок.2.1.- Автоматический кипоразборщик BLENDOMAT BO-A
Техническая характеристика
Производительность, кг/час до 2000
Ширина машины для 180 кип -2300 мм
Число кип в ставке до 180
Число групп кип до 8
Максимальная высота кип, мм - 1700
Минимальная длина машины, мм - 10670
Максимальная длина машины, мм - 50270
Установленная мощность, кВт - 10,6/12,6
Потребляемая мощность, кВт - 4,0/6,0
2.8.2Многофункциональный отделитель
SP-MF
Служит для транспортировки волокна от BLENDOMAT BO-A, при этом
осуществляется следующие процессы.
● отделение тяжёлых сорных примесей,
● отделение металлических частиц,
● добавление отходов,
● отделение воздуха,
● обеспечивается противопожарная защита.

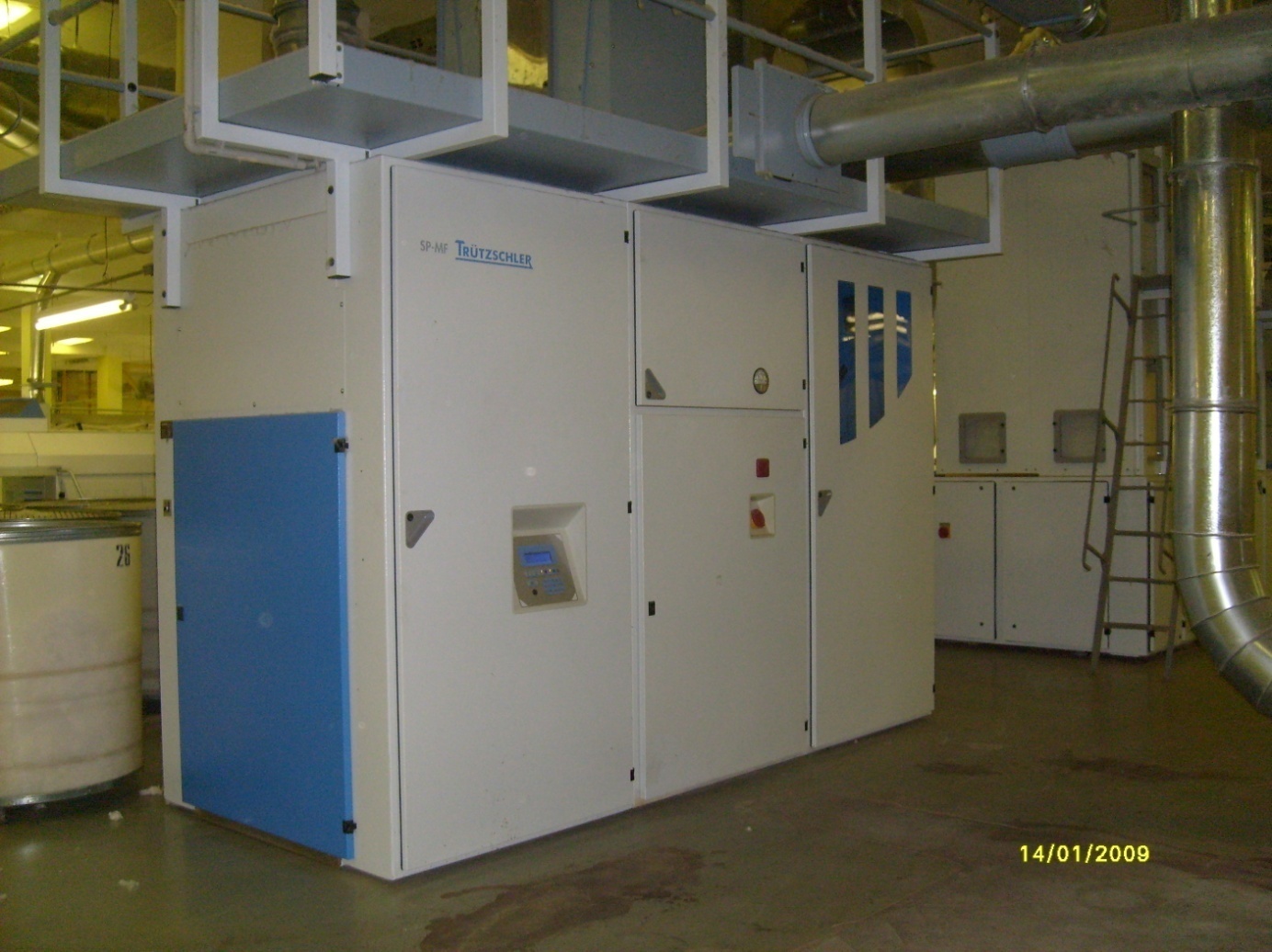

Рисунок.2.2.- Многофункциональный отделитель SP-MF
Техническая характеристика
Ширина рамы, мм - 1000
Установленная мощность, кВт -9.0
Потребляемая мощность, кВт -6.3
Максимальная производительность, кг/ч -2000
Общая ширина машины, мм -1664
Общая длина машины, мм -4485
Общая высота машины, мм -4140
2.8.3. Интегрированный смеситель mx-1
Осуществляет тщательное перемешивание компонентов смеси, позволяя получить расчётные свойства волокна в сортировке.

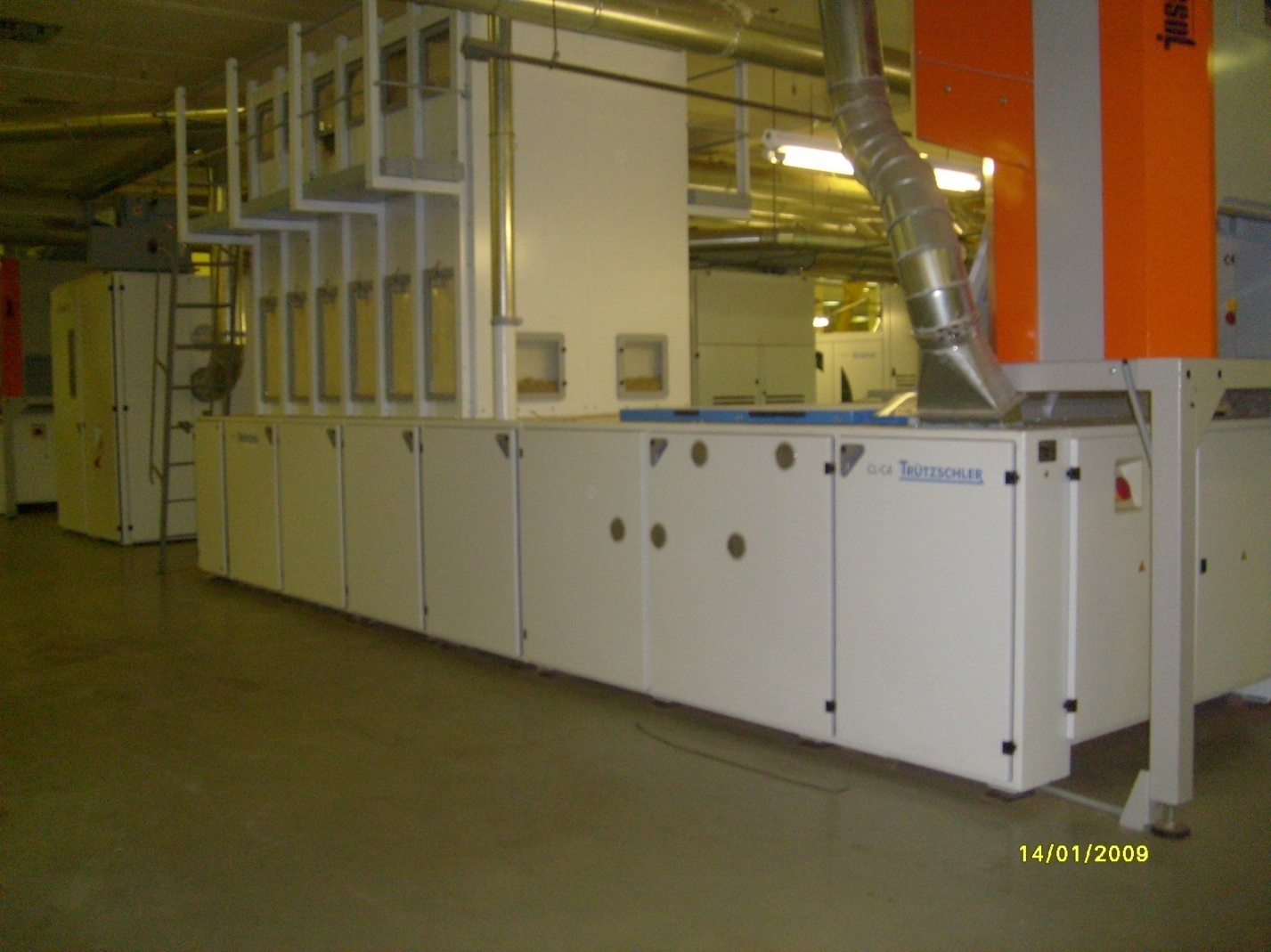

Рисунок.2.3.- Интегрированный смеситель MX-I
Техническая характеристика
Количество бункеров - до 10
Ширина бункера, мм - 1600
Глубина бункера, мм - 500
Ширина без рабочей площадки, мм -2264
Длина без рабочей площадки, мм - 6633
Высота машины, мм - 4000
Расход сжатого воздуха, л/мин -2,3
Установленная мощность, кВт - 6,3
Потребляемая мощность, кВт - 4,5
Производительность, кг/час до - 900
Длина, мм - 4663 и 6633
Ширина, мм -2264
2.8.4. CLEANOMAT CL-C4
Данная машина с 4 очистительными валами обеспечивает постепенную и качественную очистку хлопка от сорных примесей.
Техническая характеристика
Максимальная производительность ,кг/час -800
Потребляемая мощность, кВт - 9,8-11,0
Установленная мощность, кВт - 14,7
Общая высота, мм - 1250
Общая длина, мм - 2995
Общая ширина, мм - 2264
Рисунок.2.4.- Очиститель CLEANOMAT CL-C4
