Система зажигания вырабатывает для
каждого цилиндра бензинового двигателя
в нужный момент времени электрическую
искру. Эта искра воспламеняет поступившую
в цилиндр топливо-воэдушную смесь. В
катушке эажигания напряжение аккумулятора
12 вольт преобразуется в напряжение от
25.000 до 30.000 вольт.
В состав системы
зажигания входят следующие основные
элементы:
· катушки зажигания
·
свечи зажигания
· распределитель
зажигания с датчиком Холла и бегунком
· блок управления зажиганием (TSZ,
VEZ, Digifant, Motronic)
Карбюраторные
двигатели, как и двигатели с системой
впрыскивания Mono Jetronic, оборудованы
транзисторной системой зажигания (TSZ).
16-клапанный двигатель без
катализатора, имеющий обозначение KR,
оборудован транзисторной системой
зажигания с дополнительным блоком
управления. Эта система называется
электронной системой зажигания (VEZ).
В
двигателях с разработанной фирмой VW
системой зажигания и впрыскивания
Digifant система VEZ встроена в блок управления
системой впрыскивания и дополнена
регулятором детонационного сгорания.
В
системе Мосгопiс фирмы BOSCН, устанавливаемой
на 16-клапанные и 6-цилиндровые двигатели,
имеется только один блок управления
зажиганием и впрыскиванием.
Система
TSZ-H
Транзисторная система зажигания
(TSZ) ввляется бесконтактной. Вместо
прерывателя распределитель зажигания
снабжен не требующим обслуживания
датчиком Холла (TSZ-H). Конденсатор здесь
не нужен. Датчик Холла состоит из
бесконтактно работающего магнитного
ограждения и закрепленной на вале
распределителя роторной диафрагмы.
Система VEZ
Электронная
система зажигания (VEZ) представляет
собой транзисторную систему с электронным
блоком управления. Задача блока управления
зажиганием состоит в регулировании
опережения зажигания, исходя из однажды
занесенных в запоминающее устройство
полей характеристик (карты управления).
В системе TSZ регулирование опережения
зажигания выполняется центробежным
регулятором, управляемым с помощью
вакуума.
Система зажигания и
впрыскивания
Digifant
В этой
системе электронное управление зажиганием
и впрыскиванием объединены в одном
блоке. Речь идет о транзисторной системе
зажигания с датчиком Холла и электронным
блоком управления опережением зажигания.
Регулирование опережения зажигания
осуществляется исходя из однажды
занесенных в запоминающее устройство
полей характеристик зажигания. По
конструкции система Digifant соответствует,
в основном, системе зажиганияVEZ. Однако
при этом на момент зажигания дополнительно
оказывает влияние сигнал датчика
детонационного сгорания.
Система
зажигания и впрыскивания
KE-Motronic
Распределитель зажигания
с датчиком Холла по конструкции аналогичен
тому, что применяется в системе VEZ.
Регулирование опережения зажигания
также осуществляется исходя из однажды
занесенных в запоминающее устройство
полей характеристик зажигания. Выходной
каскад напряжения катушки зажигания,
сравнимый с коммутатором TSZ-H других
систем зажигания, располагается рядом
с катушкой зажигания и предназначен
для управления током катушки зажигания
на основании сигналов блока управления.
Благодаря двум датчикам детонационного
сгорания выявляется возникновение
детонации в каждом отдельном цилиндре,
и опережение зажигания для такого
цилиндра автоматически изменяется.
Дополнительно на проводе высокого
напряжения для цилиндра 4 установлен
индукционный датчик, который в момент
возникновения искры подает блоку
управления сигнал напряжения, который
необходим для использования сигналов
датчиков детонационного сгорания.
Система Motronic M2.7\ M2.9 в 6-и цилиндровом
двигателе
В то время как система
М2.7 еще имеет распределитель зажигания,
в автомобилях, имеющих номер шасси
начиная с 31 ZNE 139 739 (примерно с 9\92),
применяется бесконтактная система
зажигания. Распределение высокого
напряжения по отдельным цилиндрам здесь
осуществляется с помощью работающих в
статическом режиме электронно-управляемых
деталей, которые заменили традиционный
механический распределитель с бегунком.
Система имеет 3 расположенные в одном
корпусе катушки зажигания, которые
закреплены на головке цилиндров
двигателя. Синхронизация системы
зажигания осуществляется с помощью
сигналов, которые датчик Холла подает
блоку управления. Датчик находится
сбоку головки цилиндров и измеряет
частоту вращения распределительного
вала.
Системы Digifant и
Motronic:
самодиагностика
Система
Digifant двигателей с рабочим объемом 2,0 л
с 8\92, как и все системы Motronic располагают
возможностью самодиагностики. Это
означает, что возникающие в системе
впрыскивания и зажигания неисправности
в виде кодов накапливаются в запоминающем
устройстве блока управления. Эти коды
могут быть считаны в мастерской V.A.G.,
после чего выявленные неисправности
целенаправленно устраняются.
Меры
предосторожности при работе с электронными
системами зажигания
В электронных
системах зажигания высокое напряжение
может иметь значение до 30 кВ (киловольт).
Чтобы избежать травмирования и \ или
повреждения электронной системы
зажигания, следует при работах на
автомобиле с электронной системой
зажигания обращать внимание на
следующее:
· Не прикасаться и не
вытаскивать рукой провод высокого
напряжения на работающем или проворачиваемом
стартером двигателе.
· °
Присоединение и отсоединение проводов
измерительных приборов (измеритель
частоты вращения коленчатого вала,
тестер зажигания) предпринимать только
при выключенном зажигании.
· °
Нельзя присоединять к клемме 1 (-)
конденсатор зашиты от помехи контрольную
лампу.
· ° Прежде чем проворачивать
вал двигателя с помощью стартера (
например, при проверке компрессии),
нужно выключить зажигание, снять с
распределителя зажигания (клемма 4)
провод высокого напряжения и с помощью
вспомогательного провода соединить
его с массой. У системы Motronic отсоединить
штекер у трансформатора высокого
напряжения.
· ° Пуск двигателя
от зарядного устройства допускается в
течение не более 1 минуты при максимальном
напряжении 16,5 В.
· ° Бегунок
распределителя зажигания сопротивлением
1 кОм не заменять на другой, даже при
радиопомехах.
· ° При радиопомехах
применять у проводов высокого напряжения
только сопротивления 1 кОм и наконечники
свечей зажигания 5 кОм .
· ° При
электродуговой сварке аккумулятор
полностью отсоединить.
1
-коммутатор ТSZ
Местоположение:
впереди справа под водоотводным
кожухом.
2 -провод высокого напряжения
3 -наконечник с помехоподавляюшим
резистором
4-клемма 4
5-клемма 15
[+]
6-клемма 1 [-]
7 -защитный колпачок
8
-катушка зажигания
9 -экран При
радиопомехах.
10- крышка распределителя
зажигвния
Перед установкой чистить.
11
- наконечник свечи зажигания
12 - свеча
зажигания, 20 Нм
13 - угольная щетка с
пружиной
1. Блок управления VEZ Справа под водо- отводным кожухом. 2. Соедин. Штэкер. 3. Вакумный прубопр. 4. Датчик углового. перемещ. дросельн. заслонки. 5. Соединительный штэкер 6. Коммутатор TSZ-H С право под водоотвод- ным кожухом. 7. Подсоеденение к массе На крышке подшипника распред вала 8. Свеча 20 Нм 9. наконечник свечи 10 Провод высокого напр. 11. катушка зажиг. 12. Провод массы блока VEZ 13. Клема 1(-) 14. Клема 4 15. Клема 15 |
16. Провод массы 17. Уплот. кольцо 18. Болт крепления 10 Нм 19. Распределитель зажиг. 20. Пылезащит. колпачёк 21. Бегунок распределителя 22. Угольн. шётка с пружиной. 23. Крышка распределителя 24. Колпачёк с помехо- подавляющем резистром 25 Наконечник с помехо- подавляющем резистром 26. Уплотнительное кольцо 27. Датчик температуры 28. Соединит. штэкер. |

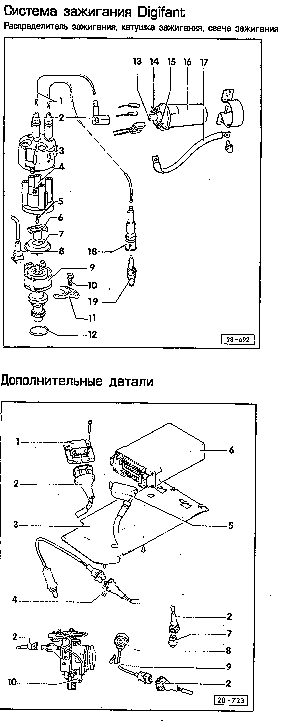

1
- провод высокого напряжения
2 -
наконечник с помехоподавляющим
резистором
3 - экран
4 - крышка
распределителя зажигания
5 - угольная
щётка с пружиной
6 - бегунок
рвспределителя зажигания
7 - защитный
колпачок
8 - соединительный штекер
9 - распределитель зажигания
10 -
болт с шестигранной головкой. 25 Нм
11
- прижимнея планка
12 - уплотнительная
прокладка
Всегда заменять.
13 -
клемма 4
14 - клемма 15 ~+)
15 - клемма
1 [-)
16 - катушка зажигания
17 - перемычкв
массы
К впускному коллектору.
18
- наконечник свечи зажигания
19 - свеча
зажигания, 20 Нм
Дополнительные
детали
1 -коммутатор TSZ-Н 2 -соединительный штекер 3 -плоский кронштейн 4-шестигранная гайка 5 -соединительный штекер 6-блок управления системы Digifant 7 -датчик температуры На патрубке охлаждаюшей жидкости. 8 -датчик детонационного сгорания, 20 Нм Точно выдержать момент затяжки, так как он оказывает влияние на работу датчика. 9-болт с шестигранной головкой, 20 Нм 10 - датчик углового перемещения дроссельной заслонки 1 Вкпючатепьхолостогохода.
Проверка катушки зажигания
Катушку зажигания можно проверить
омметром.
· Отсоединить провод массы
от аккумулятора
· Снять крышку катушки
зажигания и отсоединить клемы от катушки
· Если кнопка -стрелка- из катушки
выступает, катушку зажигания заменить.
Проверить катушку на отсутствие
микротрещин, при не об ходимости катушку
заменить.
· Проверить сопротивление
первичной обмотки. Для этого омметр
подсоединить к клеммам 1 и 15. Предписанное
значение сопротивления первичной
обмотки трансформатора составляет
0,5-0,7 Ом. Значение для цилиндрической
катушки смотри в таблице.
·
Проверить сопротивление вторичной
обмотки. Для этого омметр подсоединить
к клеммам 15 и 4 Предписанное значение
сопротивления вторичной обмотки
трансформатора составляет 3-4 кОм.
Значение для цилиндрической катушки
смотри в таблице.
Система зажигания |
Сопротивление обмотки |
|
Первичной (Ом) |
Вторичной(Ом) |
|
Dijifant, Wez, Ke-Motronic, TSZ-H *1. |
0,8 |
6,9-8,5 |
TSZ-H *2. |
0,52-0,76 |
2,4-3,5 |
Двигатель ADY, AEK |
0,5-1,2 |
3-4 |
6-ть цилиндр. двиг. |
0,5-0,7 |
7,4-9,4 |
*1. серая наклейка на катушке зажигания устанавливалась на карбюраторные двигатели модели до 7\89, а также при наличии системы Mono-Jetronic *2. Зелёная наклейка на катушке зажигания. · Подсоединить к катушке электрические провода. Вставить крышку катушки зажигания · Если значения измеренных сопротивлений не соответствуют предписанным значениям, проверить выходной каскад. (работа мастерской) · Подсоединить провод массы к аккумулятору.
Проверка проводов высокого напряжения
· Отсоединить провод массы от аккумулятора · Снять наконечник свечи зажигания. Снять провода высокого напряжения с крышки распределителя и катушки зажигания. Внимание: снимать за наконечники, а не за провода. · Подсоединить омметр и измерить сопротивление.
Деталь |
Предписанное значение сопротивления кОм |
Провод высокого напряжения к свече в месте с наконечниками |
4,6-7,4 |
Провод высокого напряжения к катушке в месте с наконечниками |
1,2-2,8 |
Наконечник свечи зажигания -1- |
4-6 |
Провод высокого напряжения -2- |
0 |
Наконечник с помехоподавляющим резистром -3- |
0,6-1,4 |
· При слишком большом сопротивлении
места подсоединений проводов очистить
и в
ыполнить
проверку снова, при необходимости
провода заменить.
· Проверить изоляцию
проводов высокого напряжения, для этого
провода в зоне наконечника свечи
зажигания изогнуть малым радиусом и
убедится в отсутствии трещин, при
необходимости провода заменить.
·
Проверить бегунок распределителя
зажигания.
· Подсоединить провод
массы к АКБ
Проверка бегунка распределителя зажигания
Для безупречного функционирования
искры зажигания сопротивление бегунка
распределителя не должно быть слишком
большим.
· Снять крышку распределителя
зажигания
·
Присоединить к бегунку распределителя
омметр. Предписанное значение сопротивления
составляет от 0,6 до 1,4 кОм., маркировка
R1
· Если значение измеренного
сопротивления не соответствует
предписаному значению- бегунок заменить.
Только для системы VEZ KE-Motronic, Motronic (AAA) · Бегунок прочно приклеен к валу. Раскрошить старый бегунок пассатижами. Молотком не пользоваться! · Удалить с вала остатки клея и приклеить новый бегунок на клей V.A.G. AMV 18510001.
Внимание! На некоторых моделях автомобилей бегунок закреплён на вале стопорной гайкой. Снятый бегунок утилизировать.
