24 Измерение параметров двухполюсников. Измерительные линии. Конструкция, принцип действия, методики измерений и параметры
Двухполюсник электрическая схема с двумя точками подключения. Д. подразделяются на активные, содержащие источники эдс, и пассивные — без источников эдс (рис.). Активный Д. эквивалентен генератору с эдс, равной напряжению холостого хода Uxx, и внутренним сопротивлением Z = Uxx / Ikз (Ikз — ток короткого замыкания). Пассивный Д., представляющий собой только нагрузочный элемент, характеризуется входным сопротивлением: для переменного тока Zω = Uω/Iω, где ω = 2πf (f — частота переменного тока в гц ), и постоянного тока r = U/I. Д. — частный случай Многополюсника.

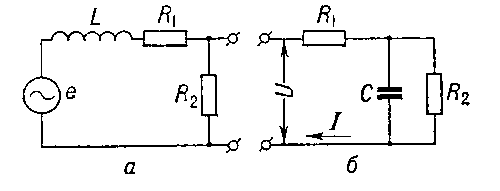

Двухполюсники: а — активный; б — пассивный; L — индуктивность; С — ёмкость; R1, R2, — омические сопротивления; е — источник тока; U — приложенное напряжение; I — электричесий ток.
Измерение параметров и характеристик необходимо при отборе и проверке элементов, входящиих в аппаратуру связи, для выявления зависимости сопротивлений от частоты, температуры и других влияющих величин, определения входных сопротивлений приборов и линий связи, нахождения места повреждения и установления его характера в устройствах связи.
Измерение параметров двухполюсника может быть прямое и косвенное. Прямые измерения выполняются методами непосредственной оценки и сравнения. Широко применяется метод дискретного счета. Косвенные измерения проводятся методом вольтметра и амперметра, резонансным методом и комбинацией последнего со способом замещения.
Выбор метода измерения и используемой для данного частотного случая аппаратуры определяется характером и ожидаемым значением измеряемой величины, требованием к быстроте и точности измерения и диапазоном частот, в котором производится измерение.
Прямые измерения.
1.Метод непосредственной оценки – реализуется при помощи прямопоказывающих приборов, основанных на непрерывном измерении значения измеряемой величины или на измерении некоторых дискретных значений.
2.Метод сравнения – простейший способ измерения сопротивления, заключающийся в сравнении показаний вольтметра или амперметра, поочередно подключаемых к измеряемому резистору.
Косвенные измерения

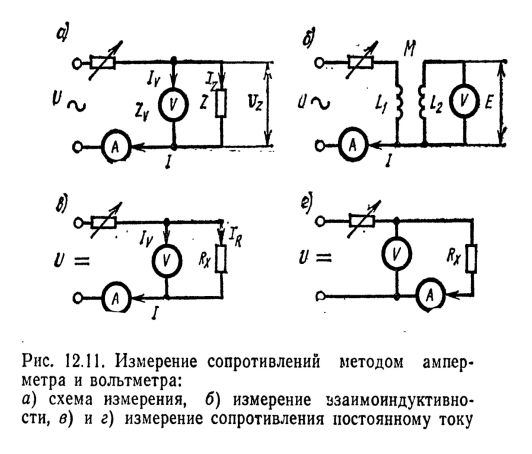

1.Метод вольтметра и амперметра. Схемы для измерения сопротивления двухполюсника методом вольтметра и амперметра представляют собой последовательное соединение источника питания, исследуемого двухполюсника, амперметра и реостата.
2.Резонансный метод. Измерения сводится к определению степени вляния измеряемого двухполюсника на параметры образцового измерительного контура в момент настройки в резонанс.
