6.2. Однократная поперечная несимметрия
Целесообразно подробно рассмотреть расчет для одного из видов несимметрии, например, для случая двухфазного короткого замыкания без земли.

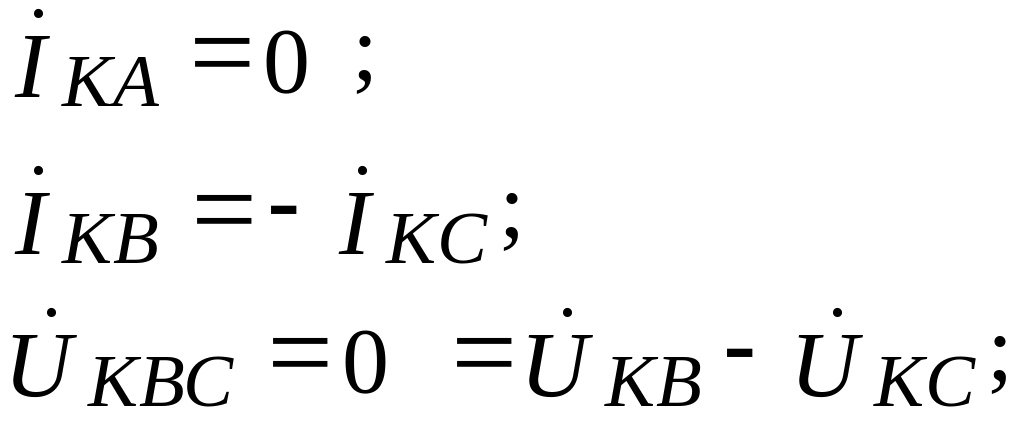

Граничные условия для данного вида несимметрии очевидны и согласно принципиальной схеме могут быть записаны в виде
(6-4)

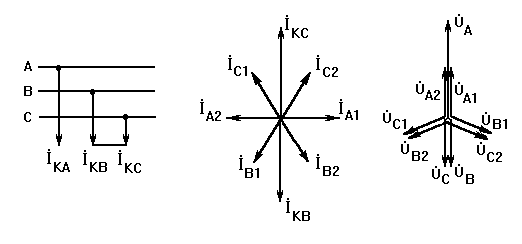

Рис.6.3. Принципиальная схема несимметрии

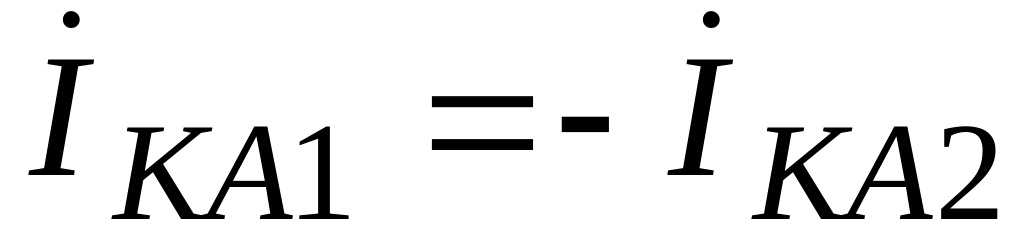

Из 1 и 2 следует , но это означает, что
. Так как в этом случае
, то , что устанавливает соотношение между модулями и фазами для составляющих тока прямой и обратной последовательностей. Если выразить и через сим-
метричные составляющие, то получим
откуда , что устанавливает соотношение между модулями и фазами для составляющих напряжения прямой и обратной последовательностей, тогда используя базовые соотношения 6.3, получаем
.
Таблица 6.1.
№ п/п |
Величина |
Обо-зна-чение |
Вид несимметричного к. з. |
||
|
|
|
Двухфазное |
Двухфазное на землю |
Однофазное |
1. |
Аварийный шунт |
|
|
|
|
2. |
Ток прямой последова-тельности |
|
|
|
|
3. |
Ток обратной последова-тельности |
|
|
|
|
4. |
Ток нулевой последова-тельности |
|
0 |
|
|
5. |
Напряжение прямой последова-тельности в месте к.з. |
|
|
|
|
6. |
Напряжение обратной последова-тельности в месте к.з. |
|
|
|
- |
7. |
Напряжениенулевой последова-тельности в месте к.з. |
|
0 |
|
|

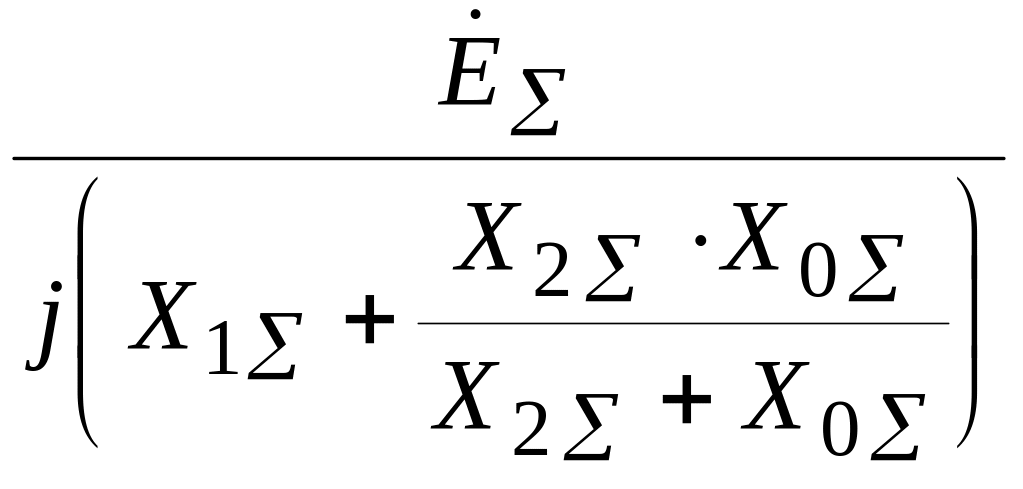

Тогда (6-5)

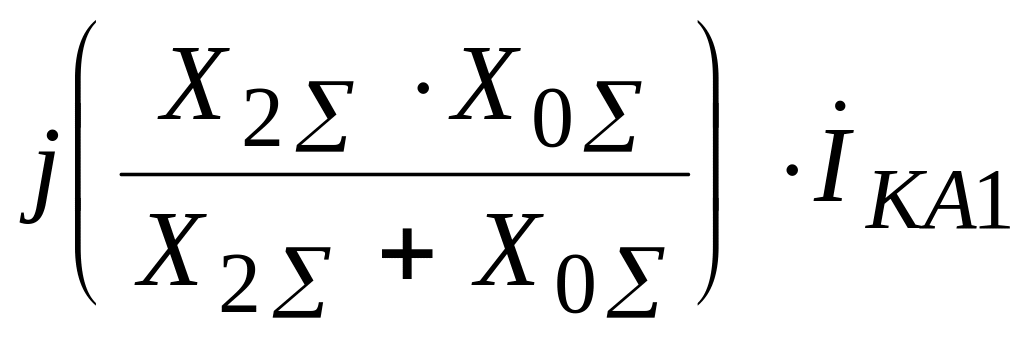

Это выражение можно представить в более общем виде
(6-6)

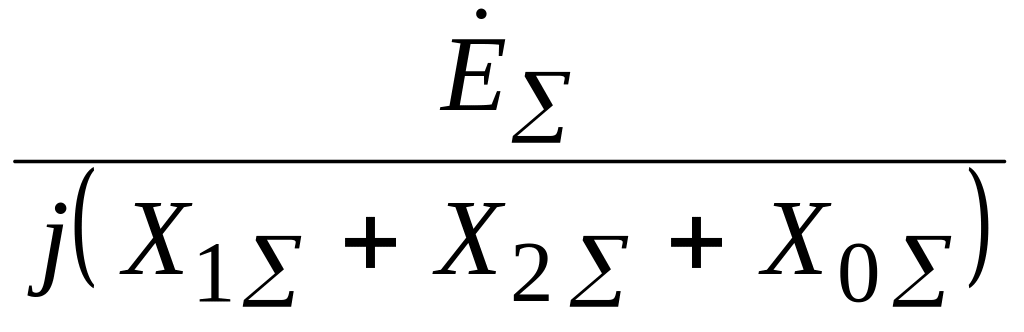

Сопоставляя полученное выражение с тем, которое используется для определения тока короткого замыкания при трехфазном замыкании

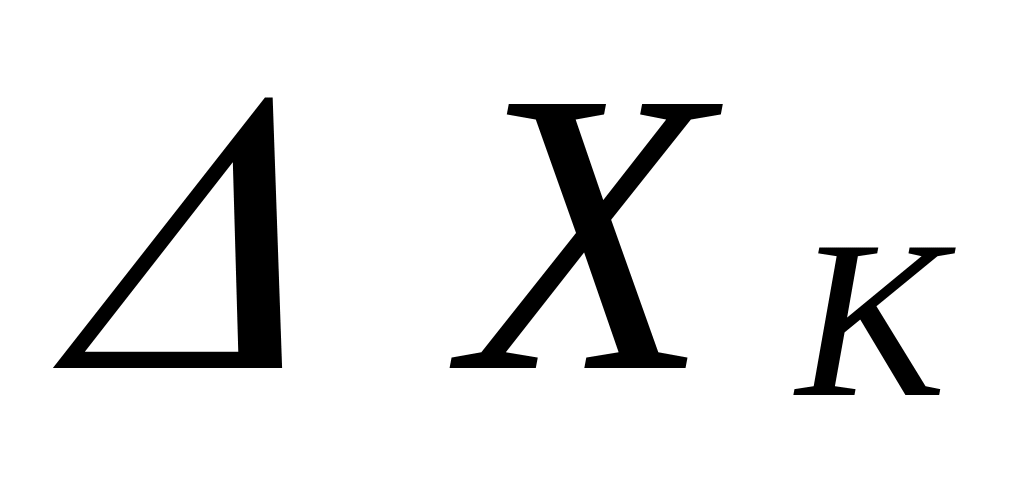

, мы можем свести расчет несимметричного режима к расчету симметричного, с дополнительным включением в место короткого замыкания “аварийного шунта” ( ), величина которого зависит от вида повреждения.
