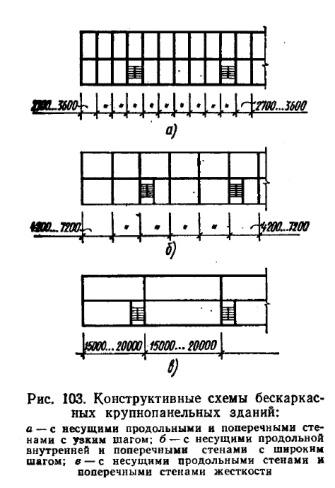

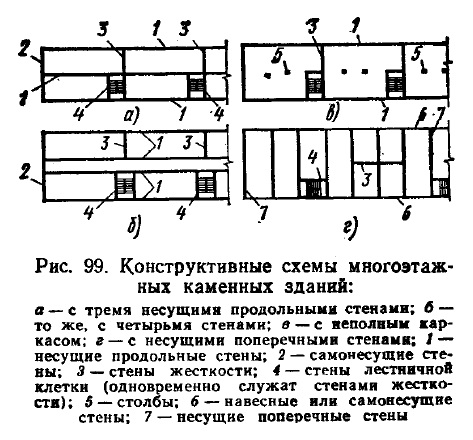

1. Конструктивные схемы зданий и их пространственная жесткость здания.
Пространственная жесткость - способность здания сохранять свою первоначальную форму при действии приложенных сил.
- В бескаркасной схеме здания жесткость достигается путем совместной работы наружных и внутренних стен, опиранием их на плиты перекрытия, их анкеровкой и замоноличиванием швов (min опирание 100 мм, max до оси) Дополнительную жесткость обеспечивает лестничная клетка и лифтовая шахта.
- Для каркасных зданий пространственная жесткость достигается совместной работой колонн, плит перекрытия, прогонов, образующих геометрически неизменяемую форму; Дополнительную жесткость обеспечивает лестничная клетка, диафрагма жесткости и укладка между колонн специальных плит распоров.
- Для зданий с неполным каркасом пространственная жесткость достигается совместной наружных стен, внутренних колонн и опиранием на них плит перекрытия, диафрагмой жесткости и плитами распорами.
Прочность - способность здания и его элементов на разрушаться под действием нагрузок. Устойчивость - способность здания сопротивляться опрокидыванию

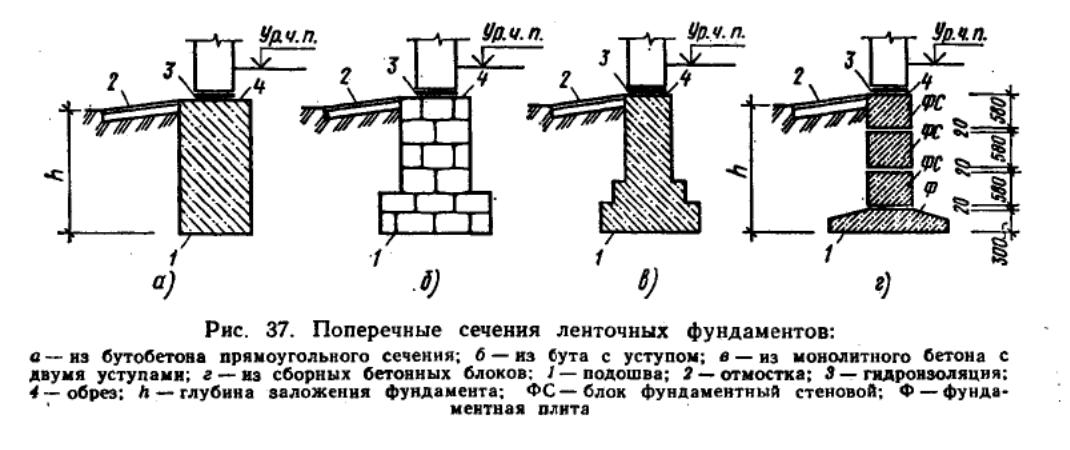

2. Виды фундаментов. Сечение ленточного сборного ж/д фундамента.
Фундамент - это подземная конструкция воспринимающая всю нагрузку от здания и передающая ее на грунт. По конструкции бывают: ленточные, столбчатые, сплошные, свайные. Бывают монолитные, бутобетонные
Столбчатые устраивают под опоры, стойки, столбы, в зданиях с неполным, полным карксом делают под стены, если глубина заложения не более 2х м. По верху столбов укладывают фундаментые балки. Ширина монолитных фундаментов равна ширине стены и кратна 50 мм. Гидроизоляция подвала : обмазочная (при сухих и маловлажных грунтах), оклеечная ( при уровне грунтовых вод выше подвала), облицовочная (металлический киссон по всему контуру подвала)
3. Конструктивное решение ленточных фундаментов.
а (600,800,1000,1200,1400,1600,2000, 2400, 2800, 3200)
б (1200, 2400); д (300, 400, 500, 600, 700) е (580, 280) ж (2400)
Подушки под все стены, минимальное расстояние между подушками 200, max 500. Осадочные швы разрезают ло основания здание, Температурный шов до фундамента.
4 . Конструктивное решение наружных стен сплошной кладки.
5.Цоколь. Карниз.
Цоколь - нижняя часть наружной стены расположенная над фундаментом. min высота 450 мм. Бетон, кирпич (красный, влагостойкий)
Виды цоколей: кирпичный облицованный отборным кирпичом, отштукатуренный, облицован плитками; из фундаментных блково.
По верхней части цоколя устраивают кардонный камень, который служит для защиты от атмосферных осадков.
К арниз - горизонтально выступающий из плоскости стен, предназначен ждя отвода воды и для придания здания законченного вида. Бывает главный венчающий, выступающий. Сандрик - над проемами. Парапет - вертик. стенка выше крыши.
6. Перемычки.
Перемычки каменные выполняют с применением специальных клинчатых камней. Сборные ж/б min опирание ненесущей 125, несущей 250 мм. Металлические перемычки выполняют из прокатных профилей (двутавры, швеллеры). Рядовые перемыки выполняют в проемах до 1м, устраивают из арматуры d=6мм, уклыдываемой над проемом по опалубке (по одному стержню на пол кирпича) заводят в стены над простенком на 250 мм. Затем армутуру заливают раствором 30 мм. Армокаменные: в вертикальные продольные и горизонтальные швы кладки над проемом закладывают каркасы из круглой стали. Вся кладка на высоту каркаса начинает работать как балка.
