25. Циклоны.

Эти аппараты широко применяются для разделения гетерогенных систем газ-тв. тело; газ-жидкость под действием центробежных сил.

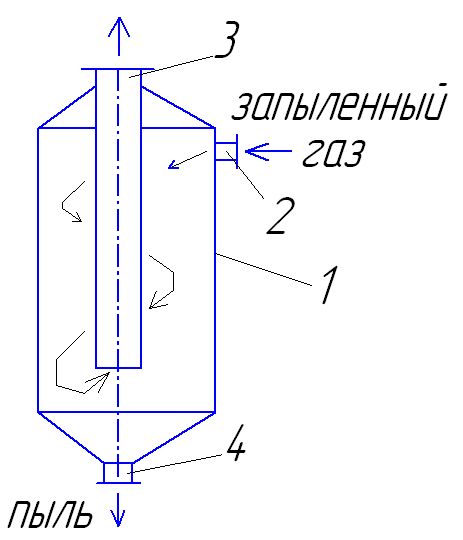

1 .-корпус; 2-входной патрубок; 3-выходной патрубок; 4-пылеотводящий патрубок.

Циклон имеет цилиндр. Корпус с коническим днищем. Пылегазовая смесь вводится в циклон тангенциально через патрубок 2(ск-ть газа 20-30м/с).

При этом прямолинейное направление движения газа преобразуется во вращательное. Поток запыленного воздуха движется в циклонах вниз по спирали. Частички пыли как более тяжелые прижимаются к стенкам аппарата и сползают вниз через патрубок 4. Под патрубком 4 находится пылесборник(на схеме нет).

Газ дойдя до конца конической части и не находя выхода(пылесборник закрыт) меняет направление, закручивается по меньшему радиусу и выходит через патрубок 3. Конструкции циклонов разнообразны но однотипны.

В Белоруссии наибольшее распространение получил НИИОГАЗ. (НИИ по промышленной и санитарной очистке газов). Отличительной способностью этих циклонов является наклонный патрубок для ввода газа. Широко применяется три типа циклонов:

1.Циклон ЦН-24(угол наклона входного патрубка 24 градуса). Обеспечивает повышенную производительность при наименьшем гидравлическом сопротивлении. Предназначен для улавливания крупных частиц

2.ЦН-15. Обеспечивает хорошую степень очистки при относительно небольшом гидравлическом сопротивлении.

3.ЦН-11.Обеспечивает повышенную эффективность очистки, но обладает повышенным гидравлическим сопротивлением.

Циклоны применяются для очистки газов при производительности дл 20000м³/ч, с содержанием твердой фазы до 400 гр/м³.

НИИОГАЗ применяются с диаметром до1 метра, поскольку величина центробежной силы обратно пропорциональна радиусу вращения.

Если требуется большая производительность, то применяют батарейные циклоны:

а)схема батарейного циклона б)элемент батарейного циклона.

1-корпус; 2-перегородка; 3-элемент циклона; 4-корпус элемента; 5-выводная труба;

6-винтовые лопасти.

Запыленный газ вводится в среднюю часть аппарата и распределяется по элементам 3 которые вмонтированы в перегородку 2. Очищенный газ удаляется через верхний патрубок, а пыль через нижний.

+Большая производительность

-сложность настройки и обслуживания

Теоретический расчет циклонов весьма сложен. Поэтому их рассчитывают упрощенно по величине гидравлического сопротивления аппарата.

Фиктивная скорость очищаемого газа:

Величина и ∆Р/ρ приведены в справочной литературе для каждого вида циклонов.

отсюда D=4V/п*w_Ф

Степень очистки газа в циклонах зависит от величины фактора разделения: .
