Теплотехнический расчет плиты покрытия.

Исходные данные:

Район строительства г.Ростов на Дону

Зона влажности – нормальная

Расчетная зимняя температура, равна температуре наиболее холодной пятидневки

t_н = -22°C

Относительная влажность воздуха = 55%

Влажностный режим помещений – нормальный

Уровень эксплуатации в нормальной зоне влажности: А

Коэффициент теплопередачи для внутренних стен

= 8,7 Вт/м² с

R_n=0.05

R_в=0,133

Нормативный температурный перепад между температурой внутреннего воздуха и температурой и температурой внутренней поверхности ограждающих конструкций

 = 4°С

Плита покрытия состоит из слоев:

1.Гидроизоляционый ковер из 2-х слоев рубитекса

 = 0,006м  = 0,17

2.Цементно-песчаная стяжка

 = 0,03  = 0,58

3.Утеплитель (керамзитовый гравий)

 = 0,15  = 0,18

4.Пароизоляция 1 слой рубероида

 = 0,003  = 0,17

5.Железобетоная плита

 = 0,22  = 1,69

t_в= 12°C расчетная температура внутреннего воздуха, в частности технического этажа.

t_н = -22°C –расчетная зимняя температура

Определяем требуемое сопротивление теплопередаче по формуле

(м² град/к кал)

Определяем величину сопротивления теплопередаче для следующих материалов 1.

• Для рубитекса (м² град/к кал)

• Для рубероида (м² град/к кал)

• Для цементно – песчаной стяжки (м² град/к кал)

• Для пароизоляции (м² град/к кал)

• Для железо-бетоной плиты (м² град/к кал)

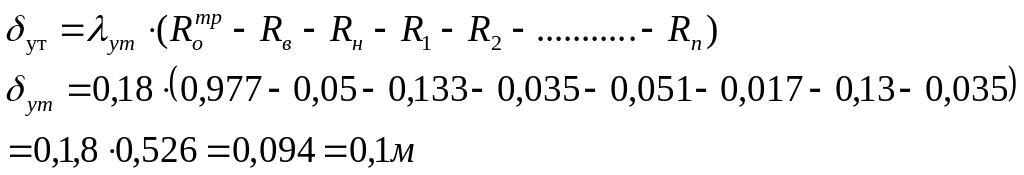

Определим толщину утеплителя по формуле

Определяем величину сопротивления теплопередаче утеплителя по формуле

(м² град/к кал)

( м² град/к кал)

Определяем величину сопротивления теплопередачи всей конструкции по формуле:R_о = R_{в +} R_{1 +} R₂ + ...+R_н

Т.е

Следовательно, рассматриваемая конструкция при заданных условиях может служить ограждением для жилого помещения. Проверяем керамзитобетонную стену на возможность образования конденсата на внутренней поверхности.

Откуда по таблице № 3 учебника “Архитектурные конструкции” И.Е Чернов находим, что внутренней температуре t_в=20°С соответствует предельная упругость водяного пара мл.рт.ст

Конденсат же выделится при е = Е из той же таблицы видно, что Е = 5,78 рт.ст при температуре 5,5°С; т.е точка росы будет равна t_p = 5,5°С. Во избежании конденсата нормами предусмотрено превышение над t_p не менее чем на 1-2°С. В данном случае5,39+2°С =7,39 т.е = 7,39 больше 5,5 и следовательно конднсата на внутренней поверхности не будет.

Подсчет объемов на этаж

Колонны марок 4КД 3,33

Марка изделия	Размеры в мм
	сечение	высота	Кол-во	масса
4кд 3.33(28)	300 300	12950	46	3

Навесные панели

Марка	длина		ширина		высота	Кол-во штук	Масса изделия
3ПС 46.180.3.0 2 ПС 6.18.2,5 2 ПС 12.18.2 2 ПС 6.18.2,5 1ПС 30,9.2.5 1 ПС 30.15.2,5 1 ПС 60.15.2.5		460 580 1180 2980 2980 2980 5980		300 300 300 300 300 300 300	1785 1785 1785 1785 885 1485 1785	60 30 50 36 40 22	0,3 0,3 0,5 1,9 0,7 1,2 1,9

Ригели

Ригели для моего здания предназначены для операния плит перекрытия и покрытия и располагаются поперек здания. Я принял ригеля с двумя полками и с одной полкой.

Марка	длина		ширина		высота	Кол-во штук	Масса изделия
Ригеля перекрытия пролетом 3 и 6 м
1РДП 4.27-51 1РДП 4.57-51 1РОП 4,27-35 1РОП 4,57-35		2660 5660 2660 5660		550 550 375 375	450 450 450 450	30 36 6 36	1,1 2,4 0,9 1,9
Всего: 108
Ригеля покрытия пролетом 3 и 6 м
2РОП 4.62-35 2РДП 4.62-51 2РДП 4.60-51 2РДП 4.30-51		6120 6120 5960 2960		375 550 550 550	450 450 450 450	8 14 6 6	2,1 2,8 2,7 1,4
Всего: 36

Диафрагма жесткости вентиляционный блок.

Диафрагма для моего здания придает жесткость каркаса и служит для вентиляции помещений.

Марка	длина	ширина	высота	Кол-во штук	Масса изделия
ВДП 26.28 ВД 26.28 ВД 30.28	2560 2560 2980	260 260 260	2770 2770 2770	24 33 9	3,8 3,1 3,4
Всего: 66
