Архитектурно-конструктивный раздел

Дипломный проект на строительство “ Детского сада на 280мест” разработан на основании паспорта. Дипломный проект разработан в соответствии с заданием.

1. Здание общественное “Детский сад на 280 мест” . Относиться к 1 классу капитальности, и имеет 2 степень огнестойкости, 2 степень долговечности. Вид строительства каркасное.

2. Пункт строительства г Ростов на Дону согласно СНиП “Строительная климатология”. Место строительства относиться к 3 климатическому района.

Средняя температура наиболее холодной пятидневки - 22°С. Средняя температура наиболее

холодных суток- 27°С. Абсолютно минимальная температура - 33°С.

Нормативная глубина промерзания 1,04 м.

В районе строительства направление господствующих ветров; летом З, зимой В. В основании фундаментов залегают супесь грунты.

3. Архитектурный облик, намеченный к строительству “Детского сада на 280 мест” решен с учетом архитектурного решения застройки, территории города Ростов на Дону.

Ориентация здания на участке относиться сторон света З и В. На участке застройки, приняты дороги шириной 3м. Проектом предусмотрены следующие мероприятия по озеленению: устройство обыкновенных газонов, засев травой участков без твердого покрытия на застраиваемой территории, посадка деревьев. Проектируемое здание привязано к красной линии.

Архитектурно – строительная часть.

Основывается на функциональном процессе с учетом градостроения и природных климатических условий на участке строительства. Здание имеет многогранную форму. Здание запроектировано согласно с заданием на дипломный проект.

Количество этажей 3 и тех подполье.

Высота этажа 3,3 м

Высота помещений 2,85 м

Объемно-планировочное решение зданий зависит от требований пожарной безопасности. Согласно этим требованиям в здании запроектированы:

- открывание наружных дверей из зданий по направлению эвакуации людского потока.

Ширина передней – 1,8 м, ширина внутренних – 1,2, 1,3, 0,9 м, ширина лестничного марша – 1,15м, ширина лестничных площадок – 1,325 м.

В лестничной клетке предусмотрено естественная вентиляция через окна и металлической лестницы выхода на крышу.

Конструктивное решение здания.

Основывается на комплексной увязке его с обьемно-планировачным и архитектурно-художественым решением. Отвечает установленным требованиям прочности, пространственной жесткости, долговечности, пожарной безопасности.

1. Тип здания каркасный.

2. Конструктивная схема самонесущие стены.

3. Фундаменты под стены стаканного типа изготовлены из М150 с размерами подошвы 1500 1500, 1800 1800мм. Марки 3ФБ2-1,4ФБ1-1 количество 46 штук весом, 2,9т, 4т.

4. Глубина промерзания

5. Стены наружные: навесные самонесущие панели, кирпичные из силикатного кирпича толщиной 640мм.

Стены внутренние перегородки толщиной 250мм.

Теплотехнический расчет наружных стен из кирпича.

=-22°С

=0,76 Вт/м °С

 =4°С

=8,7 Вт/м °С

=23 Вт/м °С

=20 °С

=0,05 Вт/м °С

=0,76 Вт/м °С

1.

(м² °С/Вт)

2.

;

(°С сут)

По таблице 1 интерполяцией принимаем

;

Общая толщина стены без штукатурки составила:

Полученная толщина стены не кратна 0,640 поэтому принимаем G = 0.640 м

Уточняем требуемую толщину утеплителя

Расчет на канденсат

Во избежание конденсата нормами, что t_p необходимо принимать на 1-2°С больше тк. ,то конденсата на внутренней поверхности стены не будет.

Теплотехнический расчет панелей.

=-22°С

=1,92 Вт/м °С

 =4°С

=8,7 Вт/м °С

=23 Вт/м °С

=20 °С

=0,05 Вт/м °С

=0,76 Вт/м °С

1.

(м² °С/Вт)

(м² °С/Вт)

2.

3. ;

(°С сут)

По таблице 1 интерполяцией принимаем

;

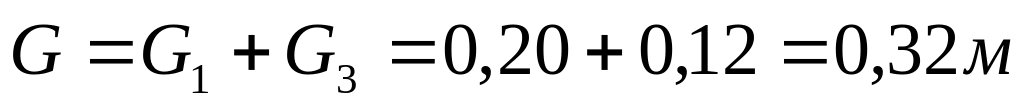

Общая толщина стены без штукатурки составила:

Полученная толщина стены не кратна 0,30 поэтому принимаем G = 0.30 м

Уточняем требуемую толщину утеплителя

Расчет на канденсат

Во избежание конденсата нормами, что t_p необходимо принимать на 1-2°С больше тк. ,

то конденсата на внутренней поверхности стены не будет.

Вывод: конденсата на внутренней поверхности будет.

Лестницы

Лестницы расположены в тамбуре и запроектирована сборной железобетонной. Лестница имеет перила высотой 900 мм. Ширина ступеней (кроме забежных) b = 0,3 м, высота всех ступеней h = 0,15 м. Ширина марша l = 1,2 м, ширина площадки с =1,5м что является достаточным для ее эксплуатации. Высота этажа Н = 3,3 м,

Расчёт лестницы:

1. Находим ширину лестничной клетки:

2. Определяем высоту одного марша:

3. Подсчитаем количество подступёнков в одном марше:

4. Подсчитаем количество проступей в одном марше 11 – 1 = 10 шт.

5. Находим длину горизонтальной проекции лестничного марша:

6. Определяем длину лестничной клетки

Лестничный марш марки лм 57.14.17.,лм 29.14.9

Перекрытия и покрытия

Перекрытия и покрытия запроектированы из типовых сборных пустотных железобетонных плит с предварительным напряжением арматуры. Применение сборных плит перекрытий и покрытий увеличивает скорость возведения зданий. Кровля запроектирована из двухслойного гидроизоляционного ковра рубитекса с внутренним организованным водоотводом, что в 1,5 раза менее трудоемко, чем скатные чердачные крыши и на 10-15% дешевле их.
