Моделирование уип. Проделаны пункты 3.1-3.14:

Построение статистической модели аналого-цифрового преобразователя (АЦП) в среде LabVIEW. Проделаны пункты 1-19:

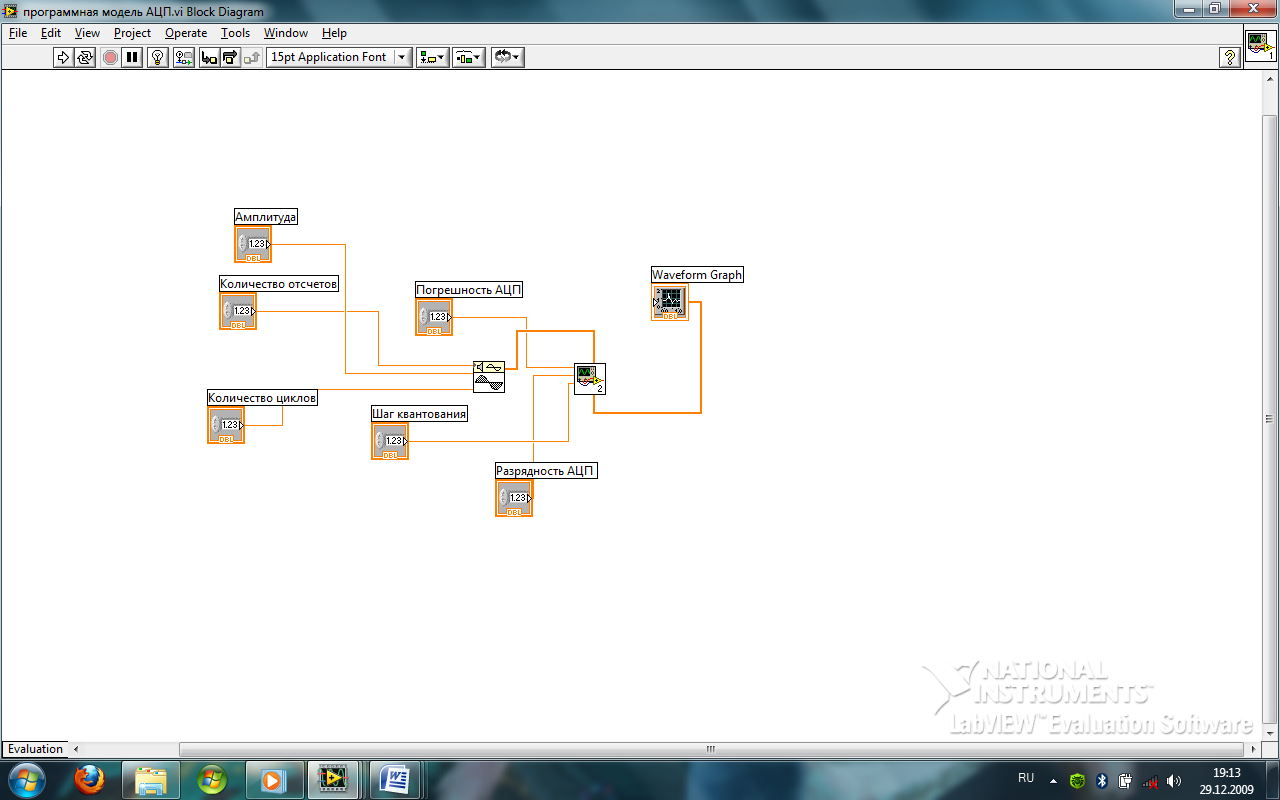

Блок схема:

Создание иконки виртуального прибора и

формирование соединительной панели

Цель работы

Создание иконки аналого-цифрового преобразователя (АЦП) и соединительной панели.

Измерительный прибор: компьютер с операционной систе­мой Windows 7, программа Lab VIEW.

Основные исходные сведения

Иконка является графическим идентификатором виртуаль­ных приборов. Она формируется автоматически и содержит ри­сунок и текстовую информацию. Основное функциональное на­значение иконки ВП - это возможность встраивания ВП в более сложную блок-схему ВП в качестве подприбора, т.е. она экви­валентна программе.

Для увеличения наглядности и читаемости блок- схемы соз­дают собственные иконки, используя редактор иконки (Icon Editor). Для его вызова нужно щелкнуть правой кнопкой мыши по иконке, которая отображена в правом верхнем углу лицевой панели блок-схемы, и выбрать редактирование иконки (Edit Icon).

Порядок выполнения работы

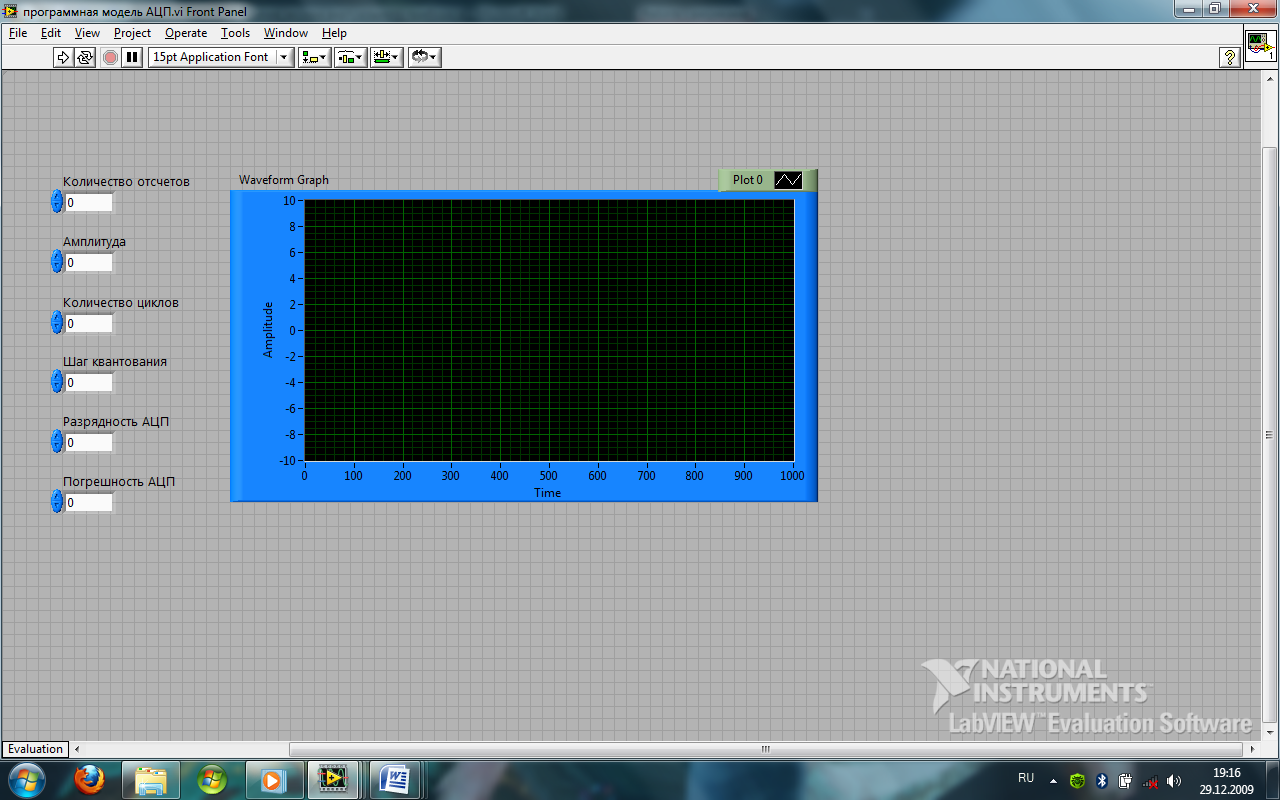

1. Создаем лицевую панель программной модели АЦП на основании приведенной блок-схемы

2. Откроем блок-схему программной модели.

3. При создании и редактировании виртуального прибора (ВП) используем окно контекстной справки Context Help. Для его вызова выберем в главном меню Help -> Show Context Help -> открывается контекстное меню Context Help . При наведении курсора (Стрелка) на любой объект блок-схемы АЦП в окне Context Help появляется иконка объекта и краткое описание функций выбранного объекта.

4. При наведении курсора (Катушка) на выходной вывод (провод) генератора в окне Context Help дается справка о типе и разрядности данных в этом проводе.

5. Щелкнем правой кнопкой мыши по иконке - вызывает­ся Редактор иконки (Icon Editor)

6. При помощи набора инструментов в левой части окна Icon Editor отредактируем иконку. Инструментом Выбор вы­делим удаляемый фрагмент иконки . Нажав клавишу <Delete>, удалим выбранный фрагмент. Инструмент Прямоугольник создаст рамку по периметру иконки.

7. Инструментом Карандаш нарисуем название АЦП

8. Нажмем кнопку OK и закроем окно Icon Editor. В пра­вом верхнем углу блок-схемы и лицевой панели появится новая иконка

9. Перейдем к формированию соединительной панели ВП. Откроем лицевую панель АЦП. Щелкнем правой кнопкой мыши по иконке и выберите Show Connector (показать соеди­нитель). На иконке появятся поля ввода-вывода. Ко­личество входов и выходов соответствует количеству управ­ляющих и отображающих компонентов лицевой панели. В на­шем случае 4 входных и 1 выходное поле.

10. Выберем Help -> Show Context Help и выведем на эк­ран окно контекстной справки.

11. Щелкнем левой кнопкой мыши на левом верхнем поле соединительной панели иконки. Выбранное поле окрасится в черный цвет. Подведем курсор на элемент Погрешность АЦП и щелкнем любой кнопкой мыши. Поле ввода окрасится в оран­жевый цвет.

12. Аналогично повторим п. 11. для формирования осталь­ных входных полей Разрядность АЦП, Шаг квантования и др. и выходного поля Сигнал (Waveform Graph).

13. Сохраним ВП под именем АЦП, выбрав из главного меню File -> Save As.
