40. Резьбовые соединения. Общая характеристика. Геометрические параметры метрической резьбы.
Данное соединение является основным видом разъёмных соединений. Свойства соединений в значительной степени определяются геометрическим профилем резьбы.
П
кручёный профиль
(трубная резьба)
Геометрические параметры метрической резьбы.
d- наружный диаметр резьбы
d2- средний диаметр резьбы
р- шаг резьбы
d1- внутренний диаметр резьбы
α=60° угол профиля
Затяжка резьбового соединения.
Tзав=F0d2[D’/d2*f+tg()]/2
D’-средний диам. опорной пев-ти гайки.
f-коэф. трения на торце гайки
F0-сила затяжки резьб. соед.
угол трения в резьбе.
В соответ. С принципом равнопрочности напряжение в стержне винта от силы затяжки опре-деляют по ф-ме:
F0/Amin ; Amin=d12/4;
Момент завинчивания приводит к образованию крут-о мом-а в стержне винта .MAX касательные напряжения от этого момента могут быть оценены по ф-е: Tзав/(0,2d13)
Оценка прочности стержня в таком случае должна проводиться по экв. напряжениям ,учиты-вающим и растяжение,кручение
экв=sqrt()
Вследствии жесткой связи м/у силой затяжки и моментом завинчивания используют упрощен-ную расчетную ф-у экв=1.3
Тогда усл. стат. срочности стержня винта запис-я в виде
экв=1.3F0/(d12/4)<=[p
[p- допускаемое напр. Для резьбовых деталий при растяжении
[p=0.2/ST . 0.2 –техн. предел текучести материала резбовой детали. ST- запас стат. про-чности резбовых соединений
41. Расчет напряжений в теле болта при его растяжке.
М/у моментом завинчивания и силой затяжки сущ. cвязь:
Tзав=F0d2[D’/d2*f+tg()]/2
D’-средний диам. опорной пев-ти гайки.
f-коэф. трения на торце гайки
F0-сила затяжки резьб. соед.
угол трения в резьбе.
В соответ. С принципом равнопрочности напряжение в стержне винта от силы затяжки опре-деляют по ф-ме:
F0/Amin ; Amin=d12/4;
Момент завинчивания приводит к образованию крут-о мом-а в стержне винта .MAX касательные напряжения от этого момента могут быть оценены по ф-е:
Tзав/(0,2d13)
Оценка прочности стержня в таком случае должна проводиться по экв. напряжениям ,учиты-вающим и растяжение,кручение
экв=sqrt()
Вследствии жесткой связи м/у силой затяжки и моментом завинчивания используют упрощен-ную расчетную ф-у
экв=1.3
Тогда усл. стат. срочности стержня винта запис-я в виде
экв=1.3F0/(d12/4)<=[p
[p- допускаемое напр. Для резьбовых деталий при растяжении
[p=0.2/ST . 0.2 –техн. предел текучести материала резбовой детали. ST- запас стат. про-чности резбовых соединений

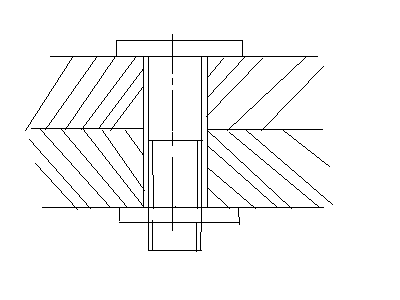

42. Расчет резьбовых соединений нагруженных сдвигающими силами.
- количество плоскостей
- коэффициент трения
- коэффициент запаса
- внешняя сила
сухие стальные или чугунные материалы
- при постоянной нагрузке
- при переменной нагрузке
43. Точность геометрической формы деталей.
Точность деталей по геометрическим параметрам характеризуется не только отклонениями размеров, но и отклонениями поверхностей Табл.4.2.3. При этом отклонение поверхностей определяется отклонениями формы поверхностей, отклонениями расположения поверхностей, волнистостью и шероховатостью. Отклонения формы плоских поверхностей. Отклонение формы сопрягаемых поверхностей выражаются в непрямолинейности и неплоскостности. Оценку и нормирование отклонений формы производят путем сравнения формы и расположения реальной поверхности и прилегающей (базовой или идеальной) поверхности. Под непрямолинейностью понимают отклонение от прямой линии (в прилегающей плоскости) профиля сечения реальной поверхности плоскостью, нормальной к ней, в заданном направлении (рис. 4.2.2, а). Неплоскостностью называют отклонение от прямолинейности в любом направлении по поверхности (рис.4.2.2 б).

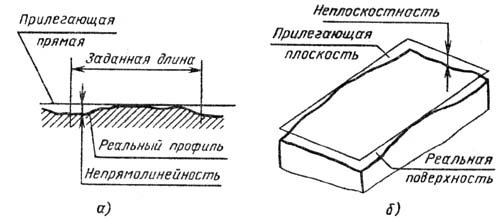

Рис.4.2.2. Отклонения формы плоских сопрягаемых поверхностей. |
Отклонение формы цилиндрических поверхностей оценивают в продольном и поперечном сечениях (рис. 4.2.4 - 4.2.5) . За величину отклонений формы принимают разность наибольшего и наименьшего диаметров. Предельные отклонения формы ограничивают допусками на диаметр. Точность взаимного расположения поверхностей. По ГОСТ 14642 — 81 к отклонениям взаимного расположения относятся: непараллельность (рис.4.2.6, а) и неперпендикулярность для плоскостей (рис.4.2.6, б), несоосность (рис.4.2.6, в), радиальное и торцовое биение для цилиндрических поверхностей (рис.4.2.6, г,д), перекос осей и отклонение от правильного расположения пересекающихся и скрещивающихся осей (рис.4.2.6, е-з) и др. Предельные отклонения формы и расположения поверхностей указывают на чертежах в виде знаков, символов (условных обозначений) и текстовых записей (рис.4.2.7). Для записи отклонений используют выносную прямоугольную рамку, разделенную на две или три части. В первой части (слева) записывают знак отклонения, во второй - числовое значение, а в третьей - буквенное обозначение базы или другой поверхности. Базы обозначают прописной буквой или зачерненным треугольником. Направление линии измерения отклонений указывают стрелкой.
