Лабораторная работа № 2 калибровка универсальных осциллографов
1 Цель работы
1.1. Изучить методику определения качественных показателей электронных осциллографов и их соответствие нормируемым метрологическим характеристикам осциллографа.
1.2. Научиться выполнять|исполнять| основные операции по калибровке универсальных осциллографов, определять погрешности измерения коэффициента отклонения Коткл, коэффициента развертки Кр, определять неравномерности частотной характеристики, нелинейности амплитудной характеристики, определять время нарастания фронта импульса.
2 КлючевЫе положения
При калибровке осциллографа проводят:
1) внешний осмотр|осмотр|;
2) опробование|;
3) определение метрологических характеристик:
-определение ширины линии луча;
-определение погрешности коэффициента отклонения;
-определение погрешности измерения напряжения;
-определение погрешности коэффициента развертки;
-определение погрешности измерения временных интервалов;
-определение параметров переходной характеристики;
-определение параметров амплитудно-частотной характеристики.
Амплитудно-частотной характеристикой тракта вертикального отклонения называется зависимость модуля коэффициента отклонения от частоты входного синусоидального сигнала при условии неизменности|устойчивости| его уровня (рис. 2.1). Основные параметры АЧХ| следующее:
- полоса пропускания – диапазон частот, в пределах которого|какого| коэффициент отклонения отличается не более, чем на 3 дБ| от его значения на опорной частоте;
- неравномерность АЧХ| – разница|разность| между значениями коэффициента отклонения на обусловленной и опорной частотах, выраженная в процентах. Неравномерность нормируется для нормальной и расширенной области частот;
- нормальная область АЧХ| – диапазон частот, в пределах которого|какого| неравномерность АЧХ| не превышает погрешности коэффициента отклонения;
- расширенная область АЧХ| – диапазон частот, в пределах которого|какого| неравномерность АЧХ| не превышает 10%;
- опорная частота – частота, не менее чем в 20 раз меньше верхней предельной частоты полосы пропускания.
|

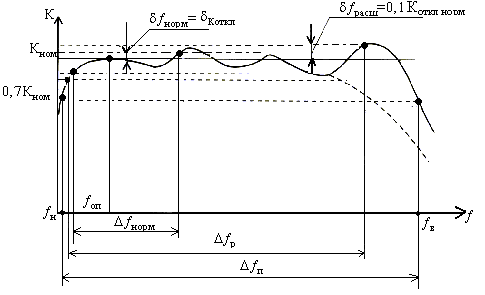

Рисунок| 2.1 – Амплитудно-частотная характеристика канала вертикального отклонения. |
– опорная
частота;
– полоса пропускания;
–
нормальный
диапазон АЧХ|;
– расширенный
диапазон АЧХ|;
в
–|
верхняя
предельная частота полосы пропускания;
fн
–|
нижняя предельная частота полосы
пропускания;
– неравномерность АЧХ|
в нормальной области частот;
– погрешность коэффициента отклонения;
– неравномерность АЧХ|
в расширенной области частот.
Переходная характеристика канала вертикального отклонения приведена|наведена| на рис. 2.2
|

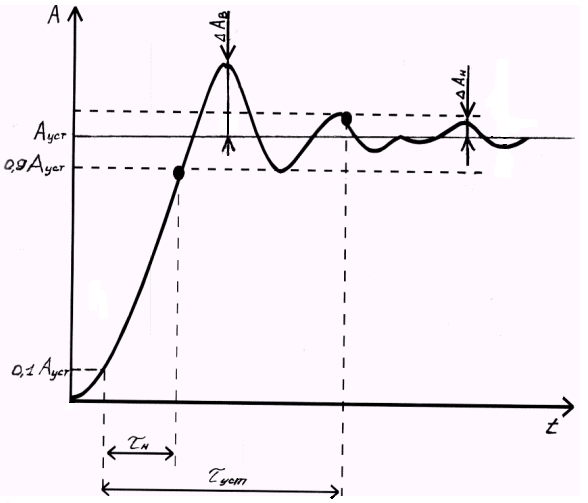

Рисунок 2.2 – Переходная характеристика канала вертикального отклонения. |
Выбросы – разница|разность| между максимальными (после времени нарастания) и постоянными|устоявшимися| значениями ПХ|;
При измерении длительности фронтов импульсов, сравнимых со временем нарастания ПХ|, нормируемой для осциллографа, длительность фронта изображения τu увеличивается по сравнению с τф измеряемого сигнала и уточняется по выражениям:
|
откуда,
|
,
,где
–
длительность
фронта изображаемого импульса;
–
длительность
фронта измеряемого импульса;
– время
нарастания переходной характеристики.
Параметры амплитудно-частотной характеристики (АЧХ|) и переходной характеристики (ПХ) взаимно связаны|повязаны|. Эта зависимость для разных|различных| параметров АЧХ| и ПХ| приводится ниже.
Для обеспечения наиболее достоверного изображения формы импульса на экране осциллографа (при отсутствии выбросов), уменьшение усиления на высших частотах канала Y при двукратном|двухразовом| увеличении частоты должно составлять не более 0,6 дБ|. В этом случае:
|
τн
=
|
|
,
где -
[МГц];
С целью повышения
равномерности АЧХ|
в пределах полосы пропускания и получения
максимальной ширины полосы при
максимальном коэффициенте усиления
оконечного| каскада
вводится коррекция АЧХ|
перед ее спадом к|до|
уровню минус 3 дБ|
(рис.| 2.3, а). (Пунктирной
линией показаны АЧХ|
(см. рис.| 2.3, а) и ПХ|
(см. рис.| 2.3, б|б|)
при отсутствии коррекции). Эта коррекция
является причиной появления выбросов
на ПХ| (см. рис.|
2.3, б|б|)
при исследовании импульсов с длительностью
фронта, меньшей
.
При длительности фронта значительно
больше
выбросов на изображении не наблюдается.
|

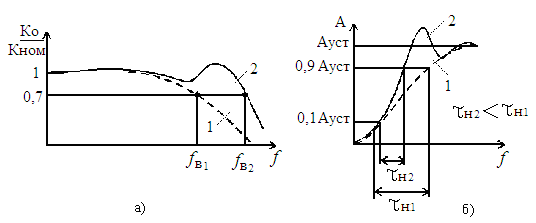

1 – при отсутствии коррекции АЧХ|; 2 – с введением коррекции АЧХ|. Рисунок| 2.3 – Амплитудно-частотная (а) и переходная (б) характеристики |
Спад
плоской части изображения импульса
определяется
влиянием конечного|концевого|
значения разделительной емкости входной
цепи при закрытом входе осциллографа.
Наличие емкости приводит к|до|
спаду АЧХ|
в области низких частот. Для осциллографов
с закрытым входом регламентируются
значения спада вершины ПХ|
и (или) значение низкой частоты АЧХ|
при неравномерности минус
3 дБ|.
Для спада меньше 20%, связь между нижним значением полосы пропускания АЧХ| (fн) и значением спада определяется приближенным соотношением:
|
|
|
,где
– длительность импульса.
Если
исследуемый импульс имеет спад, равный
|равный|,
то спад плоской вершины изображения
на экране ЭЛТ|
будет определяться равенством
|
|
|
=
+
.Амплитудной характеристикой КВО| называется зависимость размера изображения по вертикали ЭЛТ| от уровня входного сигнала (рис. 2.4). Реальная амплитудная характеристика отличается от идеальной (линейной). Это отличие вызвано нелинейностью характеристик усилителей и ЭЛТ|.
Нелинейность тракта ВО| приводит к тому, что для разных|различных| размеров изображений по вертикали Ах, коэффициент отклонения имеет разные|различные| значения:
|
|
|
,
где
– угол наклона|покатой|
прямой, которая соединяет начало
координат с точкой кривой на уровне Ах.
Это приводит к|до| погрешности измерения напряжения. Калибровка|калибровка| коэффициента отклонения, т.е установка его номинального значения, проведенная для одного размера изображения (как правило, для максимального Амах), не исключает|выключает| погрешности от нелинейности. В НТД| на осциллографы обычно нормируется нелинейность КВО|, которая не превышает 10%.
|
Рисунок| 2.4 – Амплитудная характеристика КВО. |
Для калибровки|калибровка| используются следующие средства измерения: установка для калибровки вольтметров; вольтметры переменного|изменяемого,меняющегося,обменного,сменного| тока; электронно-счетный частотомер; импульсный калибратор осциллографов; генератор импульсов; генератор сигналов.
Используемые средства калибровки должны удовлетворять следующим требованиям|востребованиям|: допустимая погрешность измерения (для эталонного прибора) не должна превышать 1/3 допустимой погрешности определяемого| параметра калибруемого осцилографа|. Кроме того, должны быть выдержаны соответствующие соотношения между параметрами импульсов генератора и параметрами переходной характеристики осциллографа, установленные ГОСТ| 8.311.
В данной лабораторной работе калибровка осциллографа выполняется|исполняется| по сокращенной программе с использованием учебных средств измерительной техники.
2.4 При калибровке осциллографа в первую очередь проводится внешний осмотр|осмотр|, при котором|каком| устанавливается отсутствие механических|механичных| повреждений любых|каких-нибудь| элементов, которые|какие| обеспечивают работу осциллографа, а также наличие четкой фиксации всех переключателей при совпадении|стечении| с соответствующими надписями на панели прибора.
Методика калибровки осциллографа, соответствующая ГОСТ, приведена в приложении А.
В лабораторной работе необходимо выполнить|исполнить,проделать| следующие метрологические операции
2.5 Опробование.
2.5.1 Осциллограф переводят в режим непрерывной развертки и проверяют: наличие линии развертки электронного луча на экране электронно-лучевой трубки (ЭЛТ|); регулировку яркости и фокусировки луча; сдвиг|смещение| луча в горизонтальном и вертикальном направлениях.
2.5.2 С помощью|посредством| генератора сигналов синусоидальной и прямоугольной форм напряжения производится проверка работоспособности осциллографа для всех значений коэффициентов развертки и отклонения. Изменяя амплитуду выходного сигнала генератора, проверяют работоспособность осциллографа для всех значений коэффициента отклонения. Изменяя частоту выходного сигнала генератора, проверяют работоспособность для всех значений коэффициента развертки.
2.5.3 Определение погрешности коэффициента отклонения по вертикали и коэффициента развертки осуществляют|свершают,совершают| методом сравнения показаний калибруемого осциллографа и эталонного средства измерительной техники, погрешность которого|какого| меньше погрешности калибруемого| не менее, чем в три раза.
2.5.4 Погрешность коэффициента отклонения Коткл определяют методом прямого измерения напряжения, которое подается от|дается| измерительного генератора. Калибруемый осциллограф переводят в режим непрерывной развертки. Частоту синусоидального сигнала устанавливают равной|равной| 1 кГц|. Напряжение на входе осциллографа измеряют эталонным вольтметром. Измерения проводят для каждого значения Коткл. Высота изображения должна составлять не менее 40...80% длины рабочего участка по вертикали. Схема измерения приведена на рисунке 2.5.
|

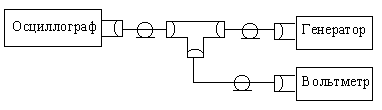

Рисунок 2.5 – Схема измерения погрешности коэффициента отклонения. |
Погрешность определяют по формуле:
|
|
|
где Коткл – коэффициент отклонения, установленный на передней панели;
(Коткл)д
=
– действительное значение коэффициента
развертки;
Uд – действительное среднеквадратичное значение напряжения;
h – отклонение луча по вертикали (устанавливают, как правило, |равным| не менее 2/3 шкалы ЭЛТ|). При определении (Коткл)д при биполярном сигнале необходимо брать h /2.
2.5.5. Погрешность коэффициента развертки определяют методом прямого измерения временных |временных| интервалов, которые|какие| задаются измерительным генератором. Период сигнала на входе осциллографа измеряют эталонным цифровым частотомером. Калибруемый осциллограф переводят в режим непрерывной развертки, а частотомер в режим измерения периода. Для калибровки коэффициента развертки устанавливают такое значение частоты генератора, при котором размер изображения одного периода по горизонтали занимает не менее 2/3 длины экрана. Измерения ведутся для каждого поддиапазона| развертки и не менее чем в пяти точках всего диапазона измеряемых временных интервалов, включая две крайних точки. Схема измерения приведена на рис. 2.6.
|
Рисунок 2.6 – Схема определения погрешности коэффициента развертки. |
Погрешность измерения коэффициента развертки определяют по формуле:
|
|
|
где Кр – номинальное значение коэффициента развертки (устанавливается на передней панели осциллографа);
(Кр)д
=
-
действительное значение коэффициента
развертки;
Тд – период исследуемого сигнала, обмериваемый цифровым частотомером;
l – число делений| в одном периоде исследуемого сигнала.
2.5.6 Определение неравномерности амплитудно-частотной характеристики тракта вертикального отклонения проводится во всех положениях переключателя “ВОЛЬТ/дел.” путем подачи на вход усилителя вертикального отклонения постоянного по амплитуде синусоидального напряжения от измерительного генератора и контроля входного напряжения эталонным вольтметром. Схема измерения приведена|наведена| на рис. 2.7.
Величину изображения на частоте 100 кГц| устанавливают равной|равной| пяти делениям|распределениям| по вертикали.
Амплитуда напряжения на входе усилителя вертикального отклонения поддерживается постоянной и контролируется с помощью|посредством| эталонного вольтметра, который подключается непосредственно на входе усилителя с помощью|посредством| экранированного тройника.
Перед измерением усилитель вертикального отклонения должен быть сбалансирован| и откалиброван. Режим работы развёртки - |непрерывный.
Неравномерность амплитудно-частотной характеристики тракта вертикального отклонения определяется по формуле:
|
|
|
,где hmax – максимальное изображение на экране по вертикали в нормируемой полосе частот;
hmin – минимальное изображение на экране по вертикали в нормируемой полосе частот.
Результат калибровки удовлетворителен, если неравномерность амплитудно-частотной характеристики тракта вертикального отклонения в нормируемом диапазоне частот не превышает допустимого значения, указанного в метрологических характеристиках| калибруемого осциллографа.
Аналогичные измерения проводятся во всех положениях переключателя “Вольт/дел.”.
|
Рисунок 2.7 – Схема измерения неравномерности амплитудно-частотной характеристики КВО. |
2.5.7 Нелинейность амплитудной характеристики проверяют подачей на вход канала Y такого сигнала импульсной или синусоидальной формы, чтобы в центре| экрана| изображение занимало одно деление|распределение|. Частоту прохождения испытательного сигнала, выбирают близкой или равной|равной| опорной (средней) частоте. За опорную принимают частоту, которая не менее чем в 20 раз меньше, чем верхняя граница| частотного диапазона канала Y. Измерения осуществляют|свершают,совершают| при среднем положении ручки плавной регуляции усиления. Измеряют размер изображения испытательного сигнала в делениях|распределениях| шкалы в разных|различных| местах рабочей части экрана| при перемещении его по вертикали от нижней до|до| верхней границы.
Нелинейность амплитудной характеристики в процентах:
|
|
(2.4) |
где hн – наиболее отличающийся от одного деления|распределения| шкалы размер изображения испытанного сигнала в любом|каком-нибудь| месте рабочей части экрана| вдоль оси Y.
2.5.8 Время нарастания переходной характеристики - это интервал времени, на протяжении которого|какого| переходная характеристика (ПХ|) возрастает|вырастает| от 0,1 до 0,9 амплитудного значения. ПХ| любого|какого-нибудь| четырехполюсника – это графическое отображение реакции на его выходе на идеальный перепад тока или напряжения на его входе. В осциллографе ПХ| наблюдается непосредственно на экране ЭЛТ|, если на вход канала Y подается|дается| испытательный сигнал от|с| генератора испытательных импульсов с параметрами, которые|какие| соответствуют идеальному перепаду напряжения. Измерение рекомендуется проводить при скорости развертки 0,1 мкс/деление.
