1)Классификация каналов электросвязи
Канал связи это совокупностьсредств, предназначенных для передачи сигналов (сообщений) между различными точками системы связи.
"Средство" - технические устройства и линия связи — физическая среда, в которой распространяется сигнал между пунктами связи.

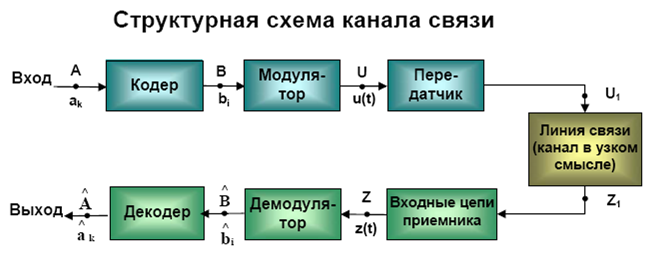

Канал связи - последовательное соединение устройств (блоков), выполняющих различные функции в общей системе связи
По назначению систем-телеграфные фототелеграфные телефонные звукового вешания передачи данных телевизионные телеметрические смешанные н т.п.
По пути распространения сигналов между пунктами связи-радио(в
частности, космические каналы);проводной связи (воздушные, кабельные, волоконно -оптические линии связи, волноводные СВЧ тракты н т.п.).
По характеру связи между сигналами на входе и выходе канала-линейные; нелинейные.
По характеру сигналов на входе и выходе канала-непрерывные(по уровням):на входе н выходе сигналы непрерывны; дискретные (по уровням): на входе и выходе сигналы дискретны; дискретные со стороны входа н непрерывные со стороны выхода или наоборот.
2) Линейные и нелинейные модели каналов.
Важнейший принцип классификации систем (каналов) основан на том, что различные системы по-разному реагируют на сумму нескольких сигналов. Если оператор системы удовлетворяет принципу суперпозиции:
где - произвольное число, то система называется линейной. Если условия не удовлетворяются – система называется нелинейной.
К линейным относятся методы, при которых операции разделения осуществляются линейными устройствами. Для осуществления линейного разделения каналов необходимо и достаточно, чтобы канальные сигналы составляли линейно независимые сигналы. В качестве таких сигналов часто используют ансамбль ортогональных сигналов. Обычно используют следующие линейные методы разделения каналов: частотное разделение каналов - ЧРК, временное разделение каналов - ВРК, разделение каналов по форме - РКФ.
Нелинейные каналы (цепи) содержат в себе обычно такие элементы, как полупроводниковые диоды и транзисторы, имеющие сложные вольт-амперные характеристики. Нелинейные каналы характерны также для некоторых сред распространения радио- и оптических волн при повышенной мощности передатчиков.
3)Классификация каналов связи
Физическая природа передаваемого сигнала- Оптические и электрические, которые в свою очередь, могут быть проводными (электрические провода, кабели, световоды) и беспроводными, использующие электромагнитные волны, распространяющиеся в эфире (радиоканалы, инфракрасные каналы и т. д.).
Форма представления передаваемой информации-Аналоговые представляют информацию в непрерывной форме в виде непрерывного сигнала какой-либо физической природы. Цифровые представляют информацию в цифровой (прерывной — дискретной, импульсной) форме сигналов какой-либо физической природы.
Время существования-Коммутируемые — временные, создаются только на время передачи информации. По окончании передачи информации и разъединении уничтожаются.
Некоммутируемые — создаются на длительное время с определенными постоянными характеристиками. Их еще называют выделенными.
Скорость передачи информации-Среднескоростные (от 2400—9600 бит/с) используются в телефонных (аналоговых) каналах связи, на новых станциях 14—56 кбит/с.
Среднескоростным каналам используются проводные линии связи(группы параллельных или скрученных проводов витая пара). Высокоскоростные (свыше 56 кбит/с) называют широкополосными. Для передачи информации используются специальные кабели: экранированные и неэкранированные, оптоволоконные, радиоканалы.
