3. Разработка технического задания на проектирование.

Наименование машины – Энтолейтор по типу Р3-БЭЗ.

Предназначен для обеззараживания (стерилизации) зерна. Основные узлы энтолейтора: ротор, корпус и привод. Ротор состоит из двух стальных горизонтально расположенных дисков 3 диаметром 430 мм. Расстояние между дисками 35 мм. В роторе концентрично установлены два ряда втулок 4 (по 40 шт. в каждом ряду). Диаметр втулок наружного ряда 14 мм, а внутреннего — 10 мм. Диски соединены между собой винтами через отверстия во втулках. Во избежание отвинчивания каждый винт закреплен в двух местах. Зазор между ротором и корпусом составляет 40 мм. Ротор при помощи муфты и крышки установлен на валу, который вращается в подшипниках качения. Вращение ротору передается электродвигателем 10 через клиноременную передачу. В зависимости от места установки энтолейтора в технологической схеме и качества зерна можно изменить окружную скорость ротора в пределах 15-20% от номинальной, заменив клиноременный шкив 8.

Корпус 1 сварной конструкции из нержавеющей стали состоит из внутренней и наружной цилиндрических обечаек. В нижней части они сведены на конус. Полости 9 в корпусе между внутренней и внешней обечайками служат для прохода зерна. Зерно выводится через выпускной патрубок 11.

Чтобы повысить эффективность стерилизации и предотвратить повторный удар зерна о детали ротора, внутренняя поверхность отражательного кольца 5 выполнена под углом к вертикальной оси в направлении разгрузки зерна. В машине предусмотрены шумопо-глощающие кожухи 6 и 7. Энтолейтор устанавливают на трех трубчатых стойках 12.

Зерно поступает в энтолейтор через приемный патрубок 2 и подвергается ударному воздействию вращающегося ротора. В результате уничтожаются живые вредители хлебных запасов. Кроме того, разрушаются изъеденные и поврежденные зерна, а личинки погибают, что снижает скрытую форму зараженности зерна. Разрушенные зерна и легкие примеси удаляют при последующем пневмо-сепарировании в сепараторе..РЗ-БАБ. Эффективность уничтожения живых долгоносиков в энтолейторе РЗ-БЭЗ составляет 95,4%, обеззараживания зерна — 68,9, разруше­ния изъеденных зерен — 73,3%. Увеличение содержания битых полноценных зерен при этом не превышает. 1%.

Техническая характеристика машины Р3-БЭЗ

Производительность при обработке, т/ч………………………………….….5

Диаметр ротора, мм………………………………………………………..…..430

Частота вращения ротора, об/мин…………….…………………………….1500

Мощность электродвигателя, кВт………………………………………..……5,5

Масса, кг………………………………………………………………………...260

Зазор между ротором и корпусом, мм………………………………………..40

Габариты, мм:

длина…………………………………………………………………….1000

ширина…………………………………………………………………...668

высота…………………………………….……………………….……1239

4. Разработка функциональной схемы машины и технологический расчет.

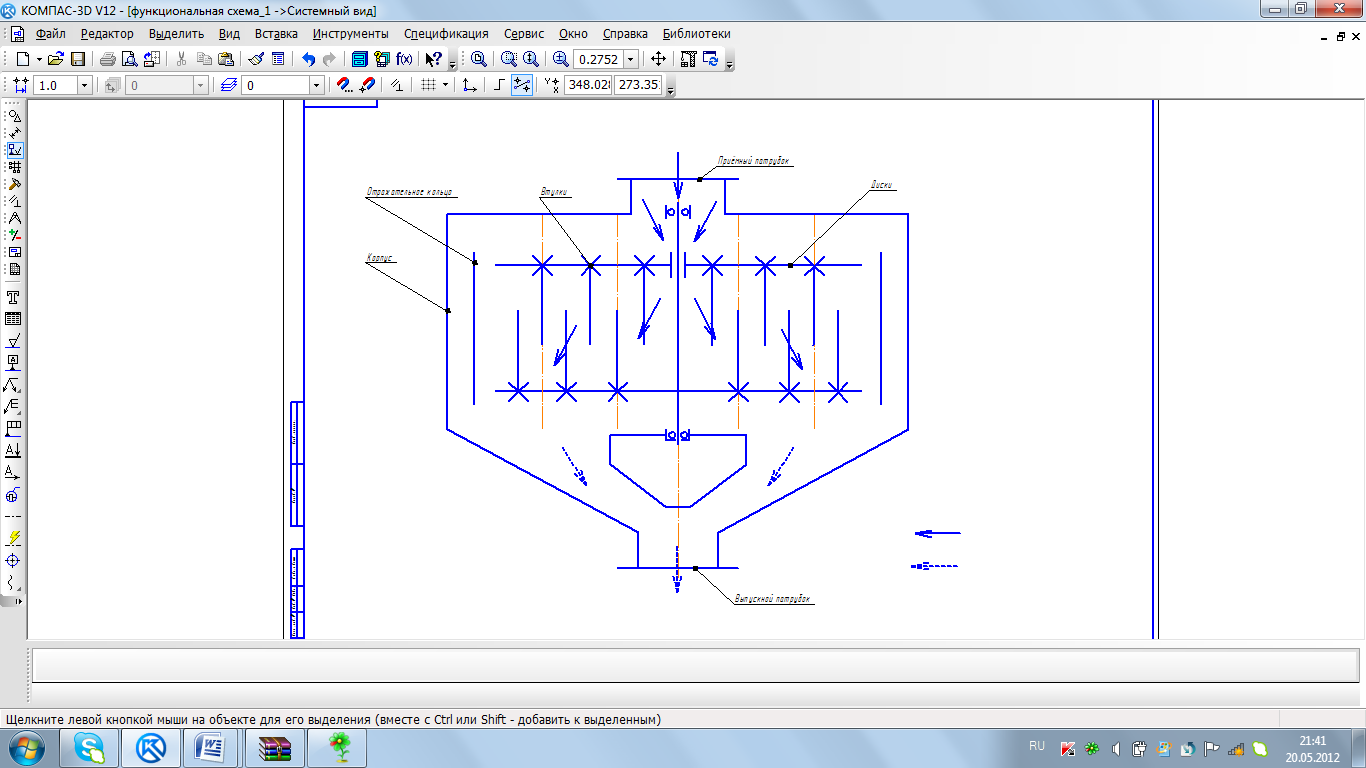

рис 4. Функциональная схема энтолейтора Р3-БЭЗ

Исходными данными для расчёта являются заданная производительность Q=9 т/ч.

Конструктивные параметры:

- уничтожение живых долгоносиков 95,4%

- обеззараживание зерна 68,9%

- разрушение изъеденных зерен 73,3%

Материал – пшеница

Определяемые параметры.

Принимаем минимальную скорость вращения ротора

Окружная скорость рабочего органа энтолейтора при обработке различных культур должна быть ниже той величины, при которой зерно разрушается. Максимальное значение этой скорости можно приближенно определять на основании закона динамики о количестве движения.

Зная необходимую скорость вращения ротора ,найдём его частоту вращения из формулы:

Где ;

- минимальный радиус от оси до первой втулки.
