Раздел 2. Анализ существующей топологии сети и ее ресурсов.
Звезда — базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (обычно коммутатор), образуя физический сегмент сети. Подобный сегмент сети может функционировать как отдельно, так и в составе сложной сетевой топологии (как правило, «дерево»). Весь обмен информацией идет исключительно через центральный компьютер, на который таким способом возлагается очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может. Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией звезда в принципе невозможны, потому что управление полностью централизовано.

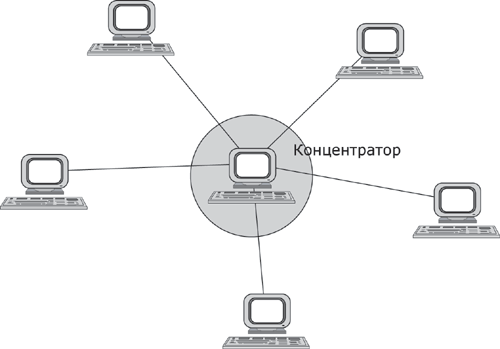

Рисунок 2.-Топология «Звезда».
Рабочая станция, с которой необходимо передать данные, отсылает их на концентратор. В определённый момент времени только одна машина в сети может пересылать данные, если на концентратор одновременно приходят два пакета, обе посылки оказываются не принятыми и отправителям нужно будет подождать случайный промежуток времени, чтобы возобновить передачу данных. Этот недостаток отсутствует на сетевом устройстве более высокого уровня — коммутаторе, который, в отличие от концентратора, подающего пакет на все порты, подает лишь на определенный порт — получателю. Одновременно может быть передано несколько пакетов. Сколько — зависит от коммутатора.Активная звезда
В центре сети содержится компьютер, который выступает в роли сервера.
Пассивная звезда
В центре сети с данной топологией содержится не компьютер, а концентратор, или коммутатор, что выполняет ту же функцию, что и повторитель. Он возобновляет сигналы, которые поступают, и пересылает их в другие линии связи. Все пользователи в сети равноправны.
Сравнение с другими типами сетей Достоинства
выход из строя одной рабочей станции не отражается на работе всей сети в целом;
хорошая масштабируемость сети;
лёгкий поиск неисправностей и обрывов в сети;
высокая производительность сети (при условии правильного проектирования);
гибкие возможности администрирования.
Недостатки
выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;
для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;
конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.
Раздел 3. Выбор размера и структуры сети.
3.1. Выбор структуры управления сетью.
Каждая фирма формулирует собственные требования конфигурации сети, определяемые характером решаемых задач. В первую очередь необходимо установить, сколько человек будет работать в сети. Количество рабочих станций напрямую зависит от предполагаемого числа сотрудников. Фирме, построенной по принципу вертикальной структуры точно известно какой сотрудник и к какой информации должен иметь доступ, поэтому в данной сети будем использовать сеть с выделенным сервером. Только в такой сети существует возможность администрирования прав доступа к определенным ресурсам сразу для группы пользователей.
В офисном здании имеется 50 рабочих станций, которые требуется объединить в локальную сеть. При этом они должны быть объединены в следующие группы:
1. Директор предприятия – 2 рабочих станции;
2. Отдел информационной и технической поддержки – 2 рабочих станции;
3. Отдел разработки – 20 рабочих станций;
4. Отдел тестирования – 7 рабочих станций;
5. Финансовый отдел – 6 рабочих станции;
6. Отдел оформления заказов – 3 рабочих станции;
7. Отдел информационной безопасности – 6 рабочих станций;
8. Отдел web-дизайна – 4 рабочих станции.

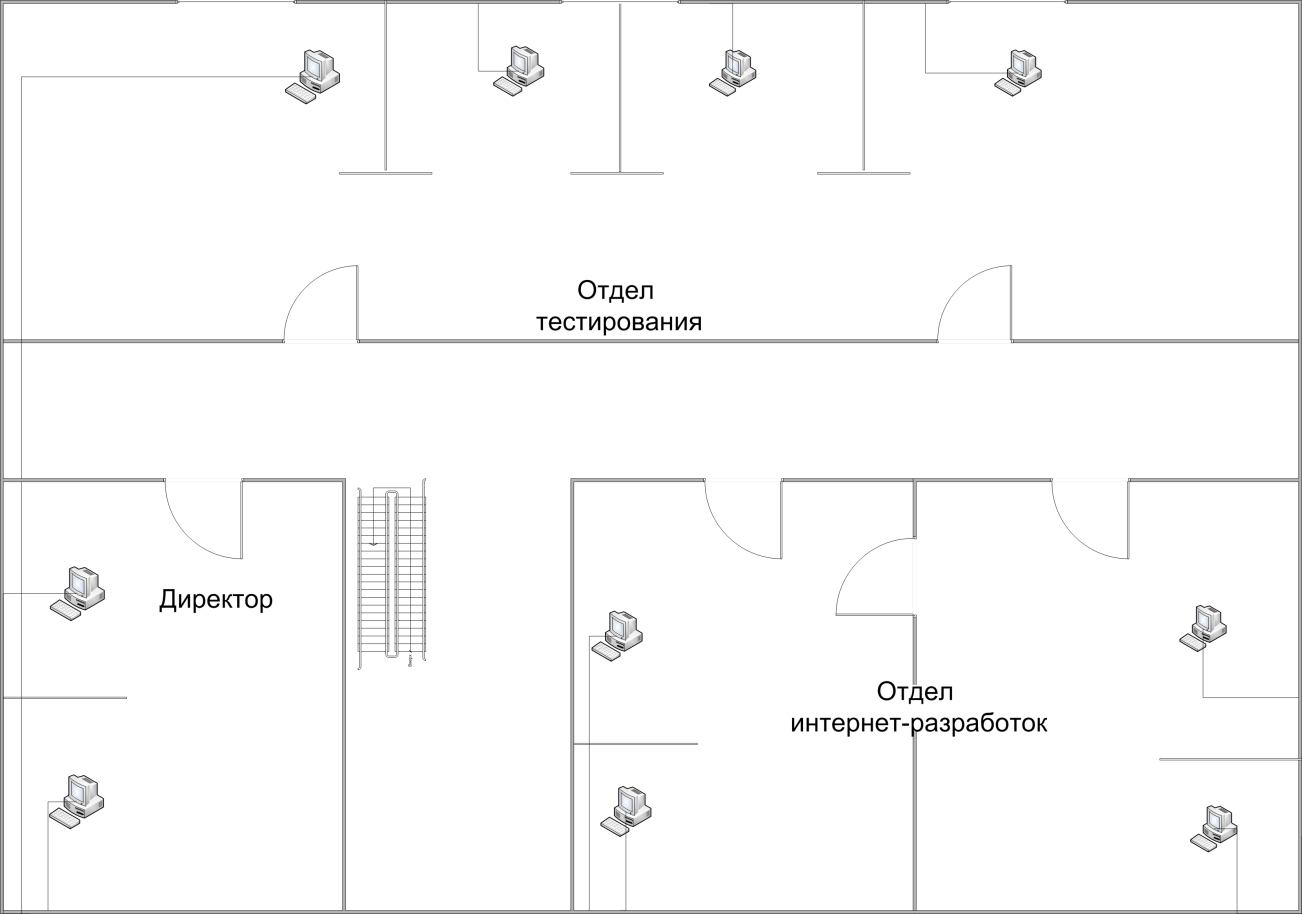

Рисунок 3.1. План помещения. Этаж 1

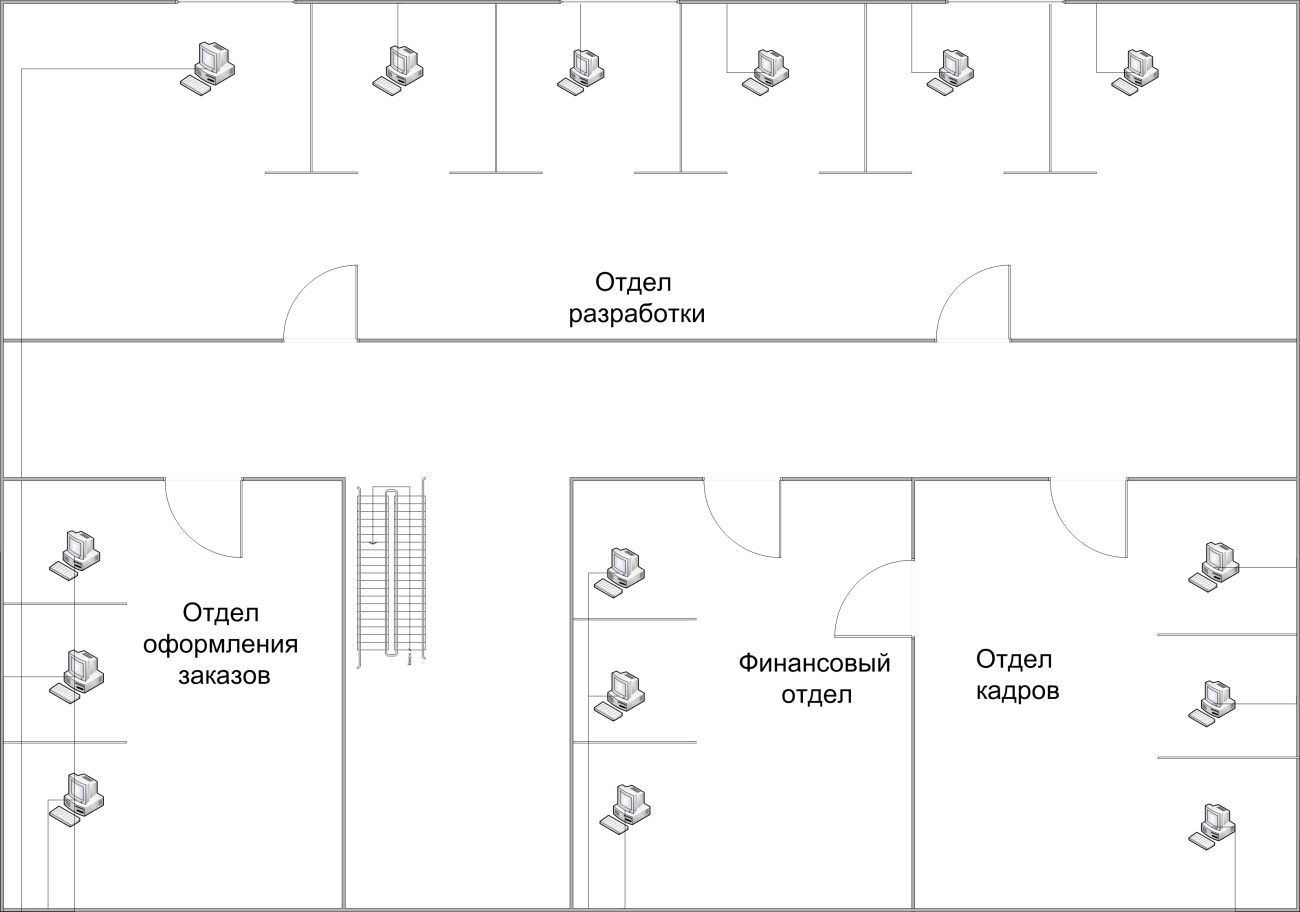

Рисунок 3.2. План помещения. Этаж 2.

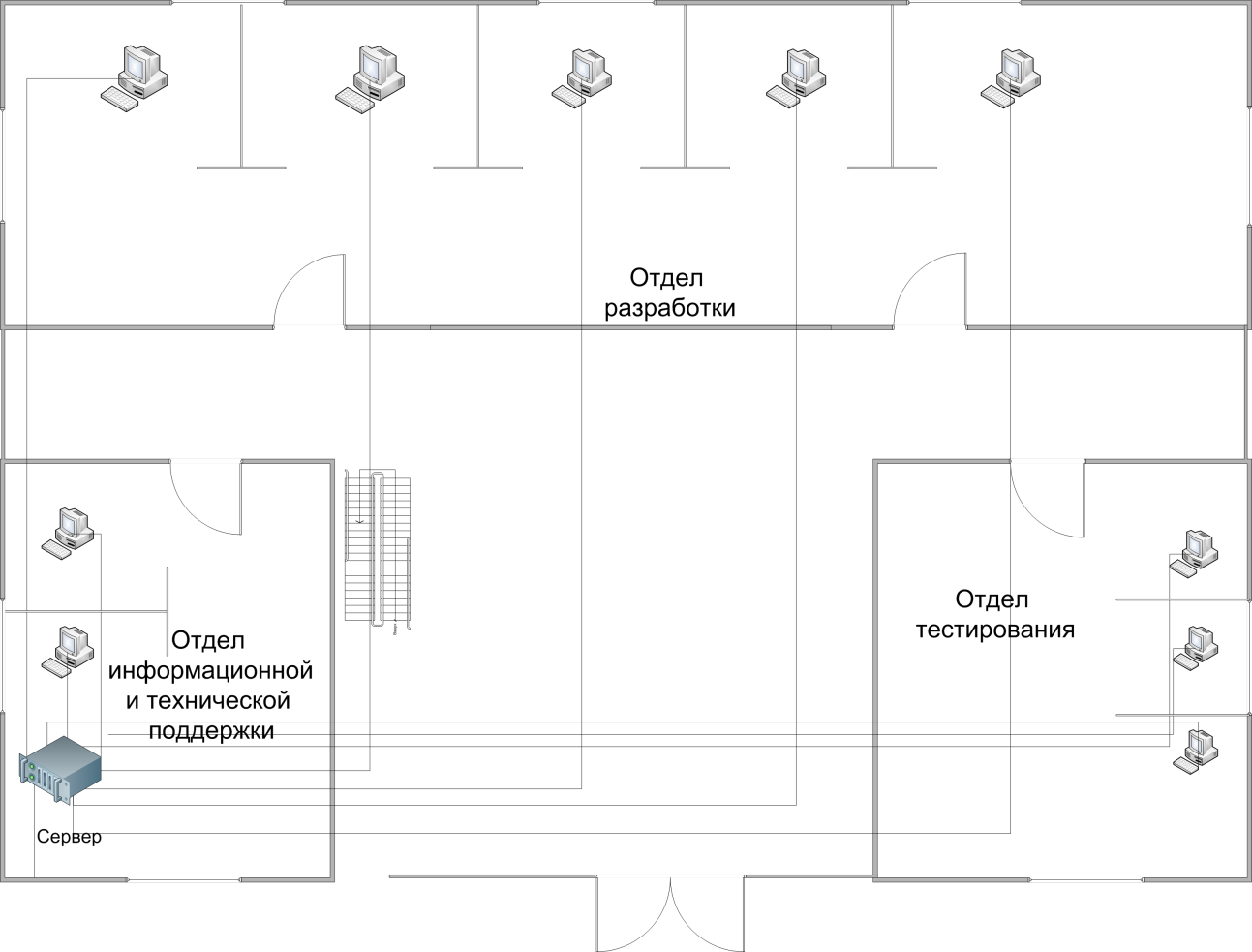

Рисунок 3.3. План помещения. Этаж 3
Рисунок 3.4. План помещения. Этаж 4
