53) Дополнительные элементы конструкции. Изготовление сложных тетрадей

В изданиях различных типов к тетрадям могут быть присоединены дополнительные элементы: иллюстрации, дробные части листа и форзацы.

В книгах форзацы являются обязательным элементом, поскольку служат для скрепления блока с переплетной крышкой. Основное назначение форзацев — скрепление книжного блока с переплетной крышкой. Кроме того, форзац является элементом внешнего оформления издания. Для изготовления форзацев используют специальную форзацную бумагу, которая должна иметь достаточную механическую прочность на разрыв и на перегибание, а также высокую водостойкость. Цельнобумажный форзац представляет собой бумажную заготовку, раскроенную в долевом направлении, размер ее после фальцовки соответствует формату издания до его обрезки с трех сторон. Наиболее широкое применение имеют приклейные форзацы, которые могут быть использованы для изданий всех типов и любых объемов

Дополнительные элементы в зависимости от способа присоединения их к тетрадям делятся на три вида: приклейки, вклейки и накидки. Дополнительный элемент, прикрепленный к первой и последней страницам тетради, называется приклейкой Иллюстрация, присоединенная к любой другой странице тетради, называется вклейкой. Дополнительные элементы, которые не приклеивают, а накидывают на тетрадь, называются накидками. Дополнительные элементы можно вклеить как в разъем тетради, так и внутрь с разрезкой петель у верхнего или переднего поля. Существует много способов приклейки дополнительных элементов. Чаще всего иллюстрацию приклеивают непосредственно к корешковому полю страницы.

Накидки и вкладки — четырехстраничные дополнительные элементы, которые не приклеивают, а накидывают на тетрадь или вкладывают в нее (рис.). Такие способы рекомендуются в основном при комплектовке блоков вкладкой, при этом предварительно сфальцованные в один сгиб дополнительные элементы (накидки и вкладки) присоединяют к блоку в процессе его комплектовки.

В последние годы в некоторые издания иллюстрации включают компактно, как самостоятельную тетрадь. Такой способ оформления изданий не очень удобен для пользования (иллюстрации значительно удалены от относящегося к ним текста), но выгоден технологически.

54) Комплектовка блоков

Комплектовкой называется подбор в определенном порядке сфальцованных листов (тетрадей) и дополнительных элементов в блок.

На участок комплектовки блоков поступают тетради из печатного цеха с ротационных рулонных или фальцевальных машин, а также тетради с участка приклейки, имеющие дополнительные элементы, и тетради с накидными иллюстрациями, сфальцованными в один или два сгиба.

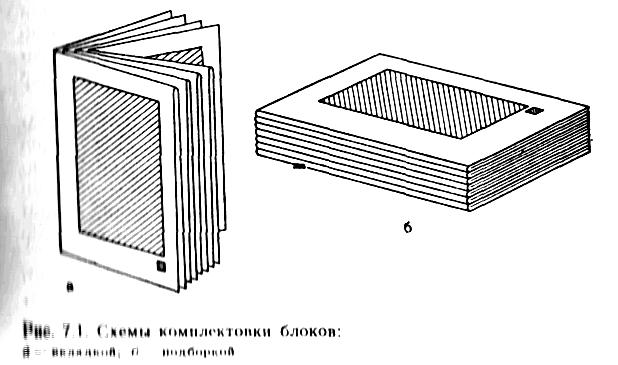

С уществуют два способа комплектовки брошюрных и книжных блоков — вкладкой (рис. а) и подборкой (б). При комплектовке вкладкой сфальцованные листы вкладывают один в другой, а при комплектовке подборкой — подбирают один к другому в определенном порядке.

Способ комплектовки устанавливают до изготовления печатных форм, поскольку варианты спусков полос для комплектовки вкладкой и подборкой различны. Последовательность страниц тетрадей, комплектуемых подборкой, нигде не нарушается, и любая тетрадь является продолжением предыдущей. При комплектовке же вкладкой нумерация страниц первой и второй половин тетрадей (кроме внутренней тетради) не является продолжением одна другой (различие больше у наружных тетрадей).

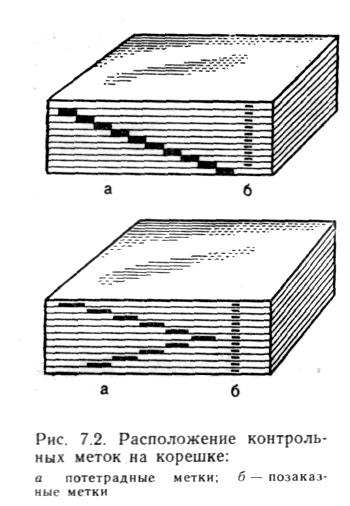

К ачество комплектовки блоков проверяют по контрольным меткам, расположенным на корешке тетрадей. Контрольные метки бывают двух видов — потетрадные и позаказные. Потетрадные метки располагаются на корешке скомплектованного блока ступенчато (а) и служат для контроля правильности комплектовки тетрадей (по сигнатурам). Позаказные метки (б) располагаются на корешке блока на определенном расстоянии от головки во всех тетрадях. Каждое издание имеет свою позаказную метку, которая позволяет проконтролировать скомплектованный блок по названиям (по нормам).

Комплектовку блока, как вкладкой, так и подборкой можно проводить вручную или на специальных машинах. Машинная комплектовка. В средне- и крупносерийном производстве комплектовку вкладкой и подборкой при поблочном скреплении книжних блоков агрегатируют с последующими операциями, обеспечивая непрерывное поточное производство. Комплектовку вкладкой производят на вкладочно-швейно-резальных агрегатах (ВШРА).
