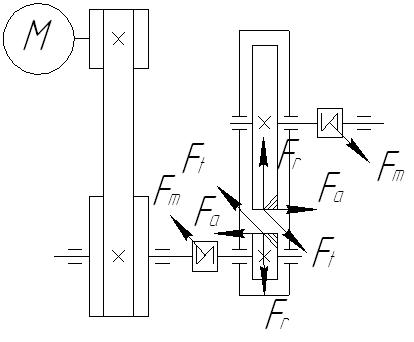

Силы в зацеплении
Окружная сила Ft = = ……кН.
Распорная сила Fr = Ft = ……кН.
Осевая сила в косозубых передачах Fа = Ft tg = 11.7 кН.
Конструирование цилиндрических зубчатых колес
Основные размеры кованых и штампованных зубчатых колес, представленных на рис.1, определяются следующими зависимостями.
Диаметр ступицы: стальной DC = 1.55•d = ……. мм.
Длина ступицы LC = 1.2•d = …….. bw,
где bw – ширина зубчатого венца колеса.
Толщина обода: A1 = (5…6)•m = ……., примем А1 = …….мм,
где m – модуль передачи (см. выше)
Толщина диска e = 0.3•bw = …… мм.
Диаметр центровой окружности D0 = 0.5 (da - 2A1+DC) = ……мм.
где da – диаметр окружности вершин зубьев колеса.
Диаметр отверстий d0 = 0.25 (da - 2A1-DC) = …..мм.
Рис. 1 Основные размеры зубчатых колес
Размер фаски зубчатого венца определяют по формуле C1=0.5m и округляют до ближайшего значения. Размер фаски C2 принимают равным 2…3 мм. Радиус R равен 4…10 мм.
Расчёт элементов корпуса редуктора
Основные элементы корпуса:
Толщина стенки корпуса и крышки одноступенчатого цилиндрического редуктора:
δ = 0,025*aw+1=…….. мм , => что δ = 8 мм.
δ1 = 0.02*aw +1=………. мм , => что δ1=8 мм.
Толщина верхнего пояса (фланца) корпуса: b=1.5 δ = ……. мм,
Толщина нижнего пояса (фланца) крышки корпуса : b1=1.5 δ1 =…….мм,
Толщина нижнего пояса корпуса : р =2.35 δ ≈ ……мм,
Диаметр фундаментальных болтов:
d1=(0.03…0,06) aw +12 = ……мм, принимаем d1=16 мм.
Полученное значение округлим до ближайшего большего диаметра из ряда метрических резьб (табл.1).
Табл. 1
Параметр |
Диаметр болта |
||||
М8 |
М10 |
М12 |
М16 |
|
|
aj |
13 |
15 |
18 |
21 |
|
bj |
24 |
28 |
33 |
40 |
|
d0 |
9 |
11 |
13 |
17 |
|
D0 |
17 |
20 |
25 |
30 |
Диаметр болтов:
у подшипников
d2 =(0.7..0.75)d1 =…мм, принимаем d2 =…….мм,
соединяющих основание корпуса с крышкой
d3 =(0.5…0.6)d = …..мм, принимаем d3 =….. мм.
Полученные значения округлим до ближайших из ряда метрических резьб (табл.2).
Расчет конических штифтов:
диаметр d= d3 = …….мм
длина l = b+ b1 +5 =……мм
В таблице 1 диаметры отверстий d0 и диаметры зенковок или бобышек D0 для соответствующих болтов.
Расстояние от внутренней стенки корпуса до края лапы L1=3+ +b1 и до оси фундаментного болта P1=3+ +a1, где a1 и b1 определяются по табл.1 в зависимости от диаметра болта.
L1= ……мм P1= ….. мм
Ширина фланцев у подшипников L2=3+ +t+b2, где t=4 мм – высота бобышки. Расстояние от внутренней стенки корпуса до оси болта с диаметром dб2 равно P2=3+ +a2,
L2= ….. мм P2= ….. мм
Ширина боковых фланцев L3=3+ +b3, расстояние от внутренней стенки корпуса до оси болта с диаметром dб3 равно P3=3+ +a3,мм
L3= ….. мм P3= ….. мм
Расстояние от оси болта с диаметром dб2 до оси вала равно Lbj=0.5Dj+(1…1.25)dб2, где Dj – наружные диаметры подшипников быстроходного и тихоходного валов. Для сравнительно малого межосевого расстояния 0.5(D1+D2) + 5dб2 между подшипниками устанавливают один болт, размещая его посредине между расточками в корпусе для подшипников. Толщина верхнего фланца корпуса h2 = …..мм.
С = …..мм - толщина ребра жесткости
A1 =….. мм – толщина обода
А = …. мм – толщина стенки корпуса редуктора
у = ….. мм – расстояние от головки болта крепления крышки подшипника до границы хвостовика вала.
h1 = …. мм – толщина фланца
h = ….. мм – толщина лапы
f = ….. мм – расстояние между вершинами зубьев колеса и корпусом
Рис. 2 Сборочный чертеж редуктора.
