28.Кристаллизаторы. Назначение, устройство и принцип действия.

Кристаллизаторы по принципу действия делятся на аппараты периодического и непрерывного действия с отгонкой части раство­рителя и с охлаждением раствора. кристал­лизация с частичной отгонкой воды осуществляется в вакуум-аппа­ратах.

Кристаллизаторы непрерывного действия состоят из концентра­тора, кристаллогенератора и камеры роста кристаллов. Конструк­ция аппарата должна обеспечивать интенсивную циркуляцию, пре­пятствующую осаждению кристаллов в аппарате, улучшающую теплопередачу и обеспечивающую получение равномерных по вели­чине кристаллов.

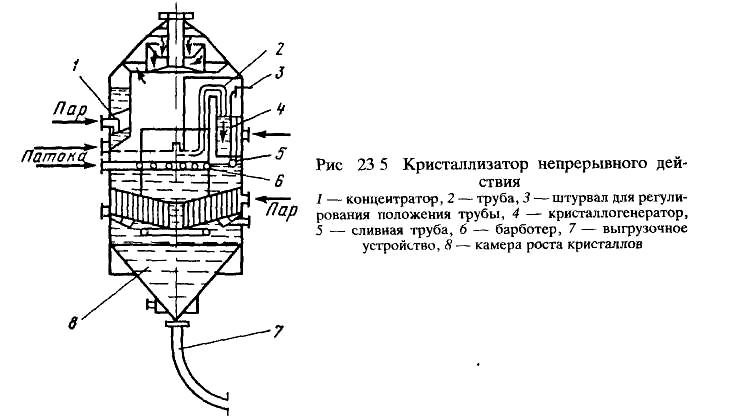

Ниже представлен вакуумный кристаллизатор непрерыв­ного действия, применяемый в сахарном производстве. Концентра­тор и кристаллогенератор выполнены в виде кольцевых сегментов с трубчатой поверхностью нагрева. Концентратор герметически отделен от других узлов аппарата, что позволяет создавать в нем избыточное давление, не зависимое от давления в других частях аппарата. Кристаллоератор верхней открытой частью соединен с надутфельным пространством камеры роста кристаллов. Камера роста кристаллов выполнена в виде цилиндра, снабженного типовой поверхностью нагрева. При помощи цилиндрической и радиальных перегородок она разделена на четыре секции.

Простейшие кристаллизаторы периодического действия — вер­тикальные цилиндрические аппараты со змеевиками и механичес­кими мешалками. Процесс кристаллизации в них ведется одновре­менно с охлаждением раствора.

В пищевой технологии применяют в основном два типа кристал­лизаторов: корытного типа и вращающиеся барабанные.

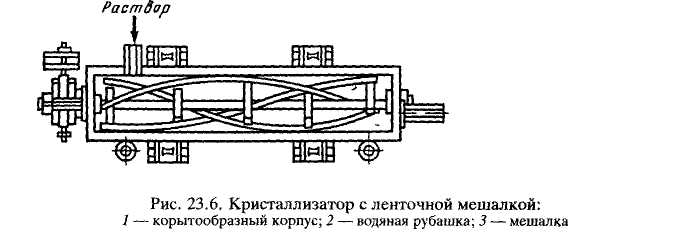

На рис. 23.6 показан кристаллизатор корытного типа с ленточной мешалкой. Вместо ленточной мешалки может использоваться шнековая мешалка, которая выпол­нена в виде бесконечного винта. Средний размер кристаллов в таких кристаллизаторах не превышает 0,5...0,6 мм.

К ристаллизаторы корытного типа довольно широко распростра­нены в промышленности Они просты в обслуживании и надежны в работе.

Барабанные кристаллизаторы бывают с водяным и воздушным охлаждением. При воздушном охлаждении кристаллы получаются более крупными из-за низкого коэффициента теплоот­дачи от раствора к воздуху, но при этом производительность кри­сталлизатора значительно ниже, чем при водяном охлаждении.

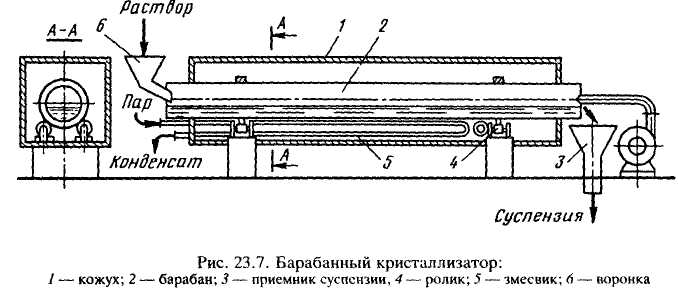

Барабанный кристаллизатор представляет собой вращающийся цилиндрический барабан, наклоненный по ходу раствора к гори­зонту (рис. 23.7). Раствор поступает с верхнего конца барабана, а кристаллы выгружаются с нижнего конца При вращении барабана кристаллизатора раствор смачивает стенки, увеличивая тем самым площадь поверхности испарения воды.

29.Перемешивание. Способы перемешивания в жидкой среде.

Для перемешивания жидких сред используют несколько спосо­бов: пневматический, циркуляционный, статический и механиче­ский с помощью мешалок.

Пневматическое перемешивание осуществляют с помощью сжа­того газа (в большинстве случаев воздуха), пропускаемого через слой перемешиваемой жидкости. Для равномерного распределения газа в слое жидкости газ подается в смеситель через барботер. Барботер представляет собой ряд перфорированных труб, расположен­ных у днища смесителя по окружности или спирали.

В ряде случаев перемешивание осуществляется с помощью эжек­торов.

Интенсивность перемешивания определяется количеством газа, пропускаемого в единицу времени через единицу свободной поверх­ности жидкости в смесителе.

Циркуляционное перемешивание осуществляют с помощью насоса, перекачивающего жидкость по замкнутой системе смеси­тель — насос — смеситель.

В ряде слу­чаев вместо насосов могут применяться паровые эжекторы.

Статическое смешивание жидкостей невысокой вязкости, а также газа с жидкостью осуществляется в статических смесителях за счет кинетической энергии жидкостей или газов.

Статические смесители устанавливают в трубопроводах перед реактором или другой аппаратурой или непосредственно в реак­ционном аппарате.

Простейшими статическими смесителями являются устройства с винтовыми вставками различной конструкции.Статические смесители используют также при получении эмуль­сий.

Механическое перемешивание используют для интенсификации гидромеханических процессов (диспергирования), тепло- и массооб-менных, биохимических процессов в системах жидкость — жид­кость, газ — жидкость и газ — жидкость — твердое тело. Осущест­вляют его с помощью различных перемешивающих устройств — мешалок. Мешалка представляет собой комбинацию лопастей, насаженных на вращающийся вал.

Все перемешивающие устройства, применяемые в пищевых производствах, можно разделить на две группы: в первую группу входят лопастные, турбинные и пропеллерные, во вторую — спе­циальные — винтовые, шнековые, ленточные, рамные, ножевые и другие, служащие для перемешивания пластичных и сыпучих масс.

Лопастные (рис. 11.2, а, б), ленточные, якорные и шнековые мешалки относятся к тихоходным: частота их вращения составляет 30...90 мин~^г, окружная скорость на конце лопасти для вязких жид­костей — 2.. .3 м/с.

Преимущества лопастных мешалок — простота устройства и невысокая стоимость.

Якорные мешалки имеют форму днища аппарата. Их применяют при перемешивании вязких сред. Эти мешалки при перемешивании очищают стенки и дно смесителя от налипающих загрязнений.

Шнековые мешалки имеют форму винта и применяются, как и ленточные, для перемешивания вязких сред.
