2.3 Расчет токов короткого замыкания
Схему составляем только для одной цепи питания электропотребителя, в данном случае для ШР1 и станка 3.

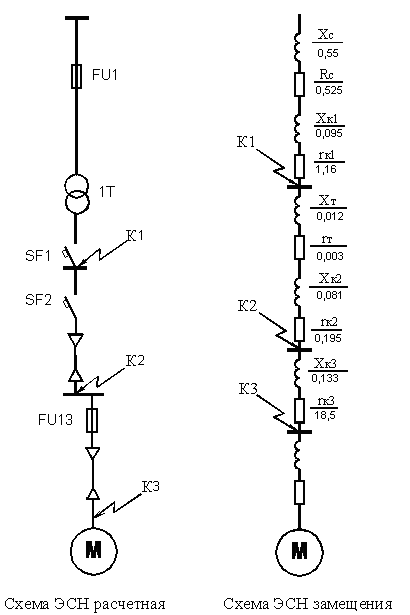

Рис. 2 Схема замещения
Для сети 6 – 10 кВ принять:
Zсис = 10 Ом,
Rсис = 5 Ом,
(36)
где Zсис – полное сопротивление системы;
Rсис – активное сопротивление системы;
Хсис – индуктивное сопротивление системы.
По выбранным силовым кабелям или шинопроводу, рассчитываем активные и реактивные сопротивления.
Рассчитываем сопротивления трансформатора
Определяем напряжение КЗ трансформатора:
(37)
где Uном – номинальное напряжение силового трансформатора;
Uк,% - напряжение КЗ трансформатора в процентах (берем из таблицы 2.1).
Определяем номинальный ток трансформатора:
(38)
где Sн – номинальная мощность силового трансформатора, Вт.
Определяем полное сопротивление трансформатора:
(39)
Определяем активное сопротивление трансформатора:
(40)
где
-
мощность КЗ трансформатора (берем из
таблицы 2.1);
Определяем индуктивное сопротивление трансформатора:
(41)
Рассчитываем сопротивления шинопровода:
Определяем активное сопротивление шинопровода:
(42)
где r0 – удельное сопротивление кабелей и проводов, Ом;
l – длина участка сети, м.
Определяем индуктивное сопротивление шинопровода:
(43)
где Х0 – удельное сопротивление шинопровода, Ом.
Рассчитываем сопротивления кабеля «1»
Определяем активное сопротивление кабеля:
(44)
Определяем индуктивное сопротивление кабеля:
(45)
Рассчитываем сопротивления кабеля «3’»
Определяем активное сопротивление кабеля:
Определяем индуктивное сопротивление кабеля:
Рассчитываем ток КЗ в 1 точке:
(46)
где UС – напряжение сети в точке КЗ;
– суммарное
полное сопротивление сети до точки КЗ
(
=
=Zсис).
Iкз.1 = К1 = 588А
Рассчитываем ток КЗ во 2 точке:
Приводим данные значения Rсис и Хсис из 10кВ сети в значения для сети 0,4кВ, по формулам:
(47)
(48)
Где К– коэффициент трансформации;
UВН – напряжение трансформатора с высокой стороны;
UВН – напряжение трансформатора с низкой стороны.
Определяем полное суммарное сопротивление до точки КЗ2:
(49)
(50)
Iкз.2 = К2 = 5132А.
Рассчитываем ток КЗ в 3 точке:
Определяем полное суммарное сопротивление до точки КЗ3:
(51)
(52)
Iкз.3 = К3 = 3503А,
Рассчитываем ток КЗ в 4 точке:
Определяем полное суммарное сопротивление до точки КЗ4:
(53)
(54)
Iкз.4 = К4 = 2688А.
