3.2Схемы электролизных установок.
Структурная схема выпрямительного агрегата с неуправляемыми вентилями (рис. 1.3-2)
Основные элементы схемы:
Т — силовой трансформатор с ПБВ, имеющий 4 вторичных обмотки, две из которых соединены «треугольником», а две — «звездой».
БВ — блоки вентильные в количестве 4 штук, выполненные по шестифазной мостовой схеме Ларионова.

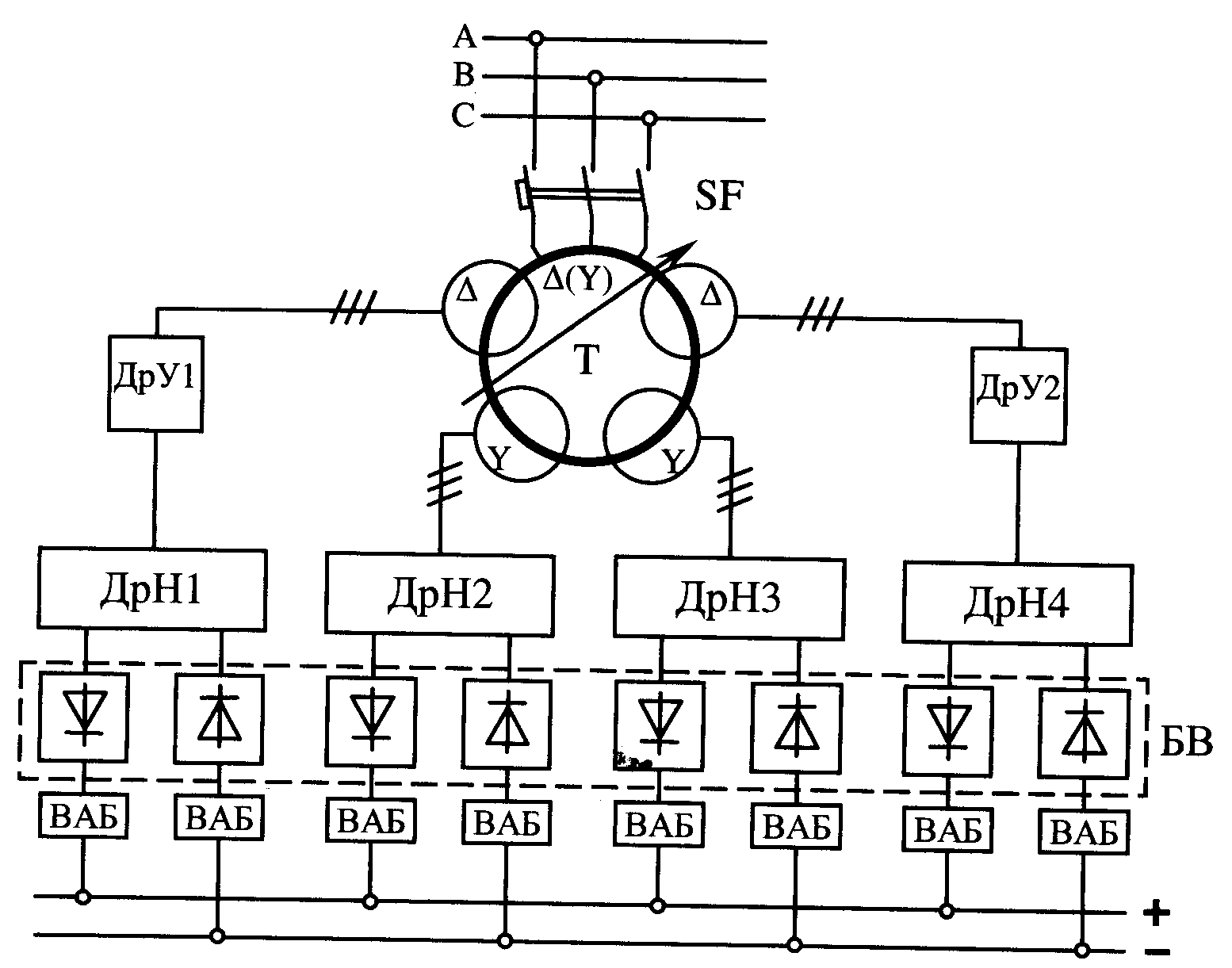

Рис.1Структурная схема выпрямительного агрегата с неуправляемыми вентилями
ДрН — дроссели насыщения в количестве 4 комплектов для плавного регулирования напряжения. Каждый комплект состоит из 6 однофазных дросселей.
ВАБ — выключатели автоматические быстродействующие, катодные. Используются для защиты полупроводниковых преобразователей при параллельной работе их на сборные щиты в случае внутреннего повреждения.
ДрУ — дроссели уравнения, для равномерного распределения токов между БВ
Шинопроводы — для подведения тока к электролизным ваннам. Шино- проводы собраны в пакеты из отдельных прямоугольных шин, выполненных из алюминия или меди, если алюминиевый непригоден вследствие его малойантикоррозийной стойкости.
Допустимый нагрев шин не более 70 °С, а допустимая потеря напряжения — не более 3 %. Так как рабочие токи электролизных ванн велики, сечение тоже большое — до 15 дм2. Шинопроводы больших сечений, собранные из прямоугольных шин, должны иметь для охлаждения зазоры, равные толщине шин. Для компенсации удлинения при нагреве на прямоугольных участках шинопровода через 20.. .25 м монтируются температурные компенсаторы из гибких шин. Подводящие шинопроводы прокладываются на эстакадах, а между ваннами — в шинных каналах, закрытых железобетонными плитами.
Схема выпрямительного тиристорного агрегата
Основные элементы схемы
Т1...ТЗ — однофазные трансформаторы. Первичные обмотки их соединены в «звезду» через тиристоры, которые предназначены для плавного регулирования переменного тока. Вторичные обмотки трансформаторов соединены по схеме двойной трехфазной «звезды».
• БВ — блок вентилей неуправляемых, анодных, подключенных к вторичным обмоткам трансформаторов.
ДТ и ДН — датчики тока и напряжения.
РТ и РН — регуляторы тока и напряжения.
СИФУ — система импульсно-фазового управления тиристорами. В агрегате применена двухконтурная система регулирования:
- внутренний контур — токовый,
- внешний контур — напряжения.
Регулятор тока (РТ) подключен к входу СИФУ тиристорами, а регулятор напряжения (РН) — к нагрузке.

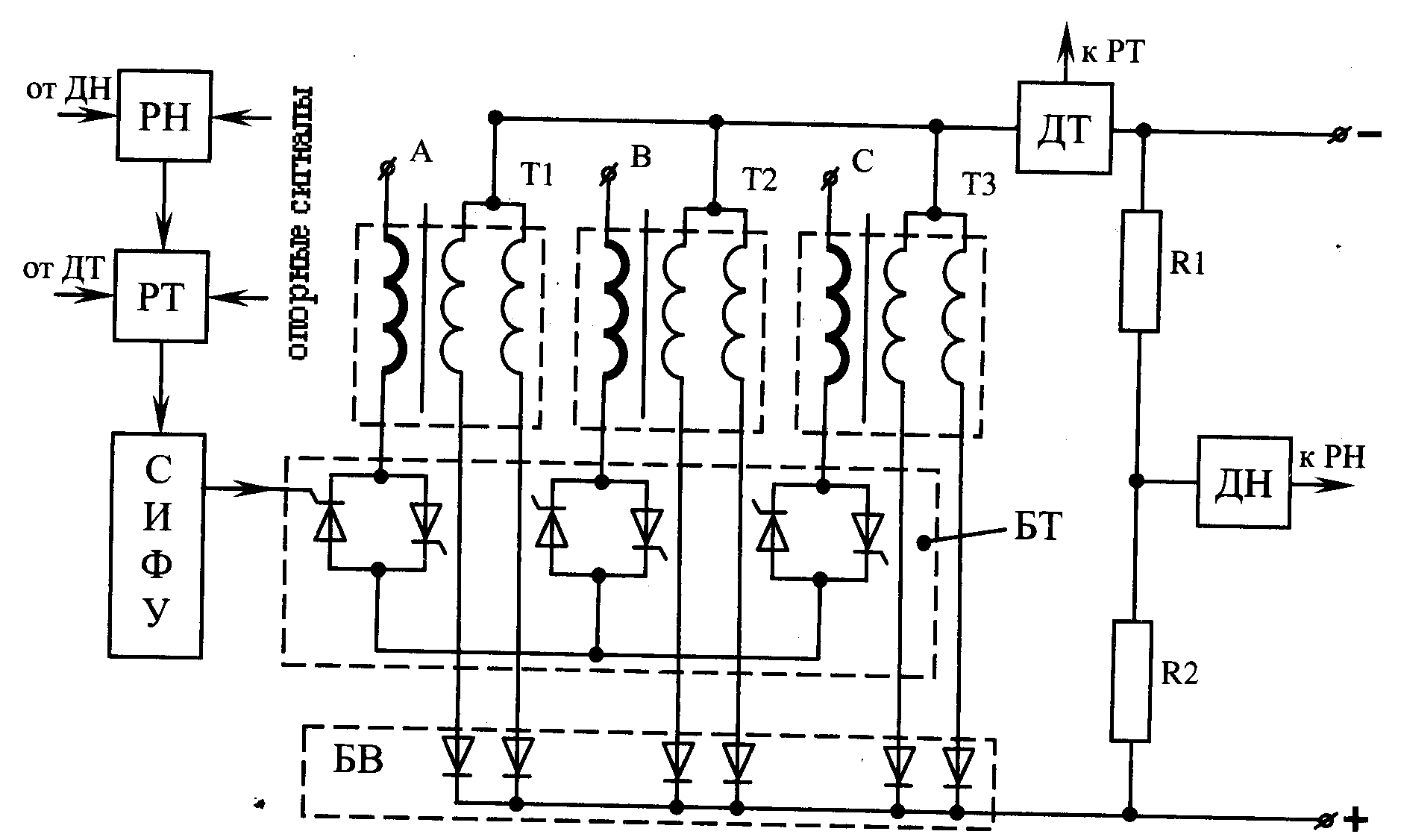

Рис. 2 Схема выпрямительного тиристорного агрегата
В нормальном режиме РН находится в насыщенном состоянии, а при увеличении напряжения на нагрузке выше заданного уровня корректирует суммарное значение выпрямленного тока.
Сигналы от ДТ и ДН поступают на РТ и РН соответственно, где сравниваются с опорными сигналами, соответствующими заданному значению.
Суммарный сигнал отклонения поступает на СИФУ тиристорами, которая вырабатывает управляющий сигнал для тиристоров, обеспечивающий их открытие или закрытие.
Результатом регулирования является установившееся значение выпрямленного тока в соответствиис заданным.
