Реостатный датчик
Поворот кольцевой трубки эквивалентен смещению движка потенциометра.
Стеклянная кольцевая трубка имеет внутри высокоомный проводник и часть трубки заполнена ртутью. При повороте трубки изменяется соотношение плеч делителя. Ртуть закорачивает высокоомное сопротивление проводника.
Предел измерения <900.

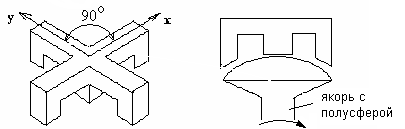

Индуктивный датчик
Якорь датчика выполнен как часть полусферы. В каждой перпендикулярной плоскости есть свой дифференциальный индуктивный датчик. На выходе составляющие по Х и по У складываются.
3. СКВТ – синусно-косинусный вращающийся трансформатор. (четырёх- обмочный)
Первичные обмотки (на статоре)размещены перпендикулярно друг другу.
Вторичные обмотки (на роторе) также размещены перпендикулярно друг другу.
Статор СКВТ закреплён и неподвижен, а ротор подвижен. Напряжения на обмотках ротора сдвинуты на 900. При повороте ротора амплитуда одной обмотки увеличивается, а другой уменьшается.
4. Линейная схема включения лвт.
О
дна
из первичной и одна из вторичной обмотки
подключены к источнику питания, с другой
вторичной обмотки снимают Uвых,
которое будет зависеть от угла поворота.
Характеристика будет линейной в пределах
0-550, а далее нелинейной. Геометрически
оси обмоток перпендикулярны как на
статоре так и на роторе.
R
-
для первичного симметрирования.
, точность
0,1% ,
5. Сельсин

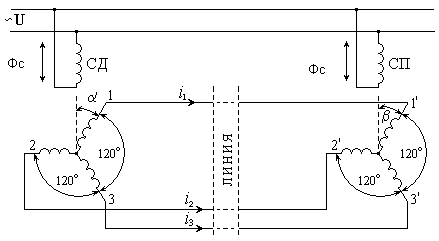

а) Следящая система переменного тока на базе сельсинной пары, работающей в индикаторном режиме.
;
;
;
При
В случае, если
то
и за счет взаимодействия ур. токов СД и
СП со своими магнитными потоками вызовут
синхронизирующие моменты, которые
действуют в противоположные стороны.
Если ротор СП не затормозить, то он будет
вращаться до угла
.
При = k . t, то и = k . t
– формула статики
Если
Мс = +
9 Мс = –
Когда СП n штук.
Примеры сельсинов: БС – 501 А
БС – 401 А

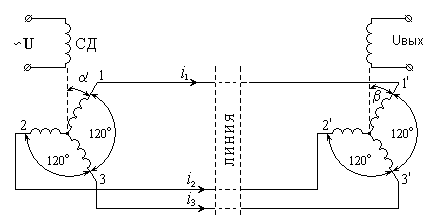

б) Работа сельсинной пары трансформаторном режиме.
В качестве измерителя- рассогласования применяется бесконтактная сельсинная пара, работающая в трансформаторном режиме, где напряжение питания подведено только к обмотке статора СД.
Так как поток возбуждения СП отсутствует, то
;
;
,
где Z- полное сопротивление каждой фазной обмотки.
Эти токи создают магнитные потоки, которые в однофазной обмотке статора СП индуцируют ЭДС.
где А- коэффициент пропорциональности (насыщение стали СП не учитывается).
Сумма ЭДС в обмотке возбуждения СП.
Тогда
Когда 0 UАБ = Umax
0 UАБ = 0
Для практического использования удобна обратная зависимость, т. е. ротор СП следует довернуть на 90 0 по сравнению с ротором СД.
Полный сигнал выхода
Когда 0 UАБ = 0
Сельсинная пара широко применяется в
следящих системах. Погрешность работы
для сельсинов
.
Часто для развития требуется параллельная
работа сельсинов для размножения задания

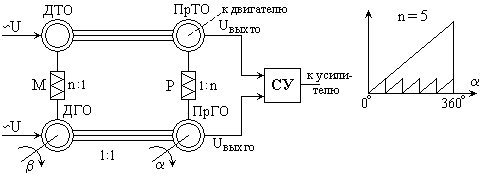

Для повышения точности работы сельсинной пары введём редуктор Р и мультипликатор М.
Uго, то – возможная ошибка
Если ДТО и ДГО одинаковые, то Um го = Um то = Um , Uго = Uто = U
Крутизна характеристики выходного напряжения канала точного отсчёта будет в n раз больше, а погрешности каналов, соответственно,
;
K1– крутизна характеристики выходного напряжения грубого канала
– для случая прецизионного редуктора
Учитывая погрешности вводимые редуктором и мультипликатором, получим
где Л
– погрешность из-за люфта (до
),
Р(n) – угловая
погрешность в зацеплении редуктора с
передаточным отношением n
(до
).
Пример:
;
;
;
Необходимо применять прецизионный редуктор, который повысит точность при использовании менее точных датчиков.
Введение редуктора нарушает самосинхронизацию точного канала при больших углах рассогласования работы СС.
при n = 30
или
Тогда при рассогласовании на угол
больший
следящая
система будет согласовываться у
ближайшего устойчивого нуля, которые
располагаются через 120. Для
устранения этого недостатка применяется
канал грубого отсчёта с передаточным
отношением 1:1 и синхронизирующее
устройство. Такая система обладает
самосинхронизацией в предела 3600
и п
овышенной
точностью. Синхронизирующее устройство
(СУ) переключает каналы грубого и точного
отсчёта на входе усилителя в зависимости
от величины угла рассогласования. При
больших работает
только грубый канал. Как только ошибка
станет меньше зоны переключения (пер),
которая определяется:
,
где ш – шаг датчика, то грубый канал отключается и включается точный канал.
при n = 30
т.е.
Если погрешность го
= 10, то зона переключения
