2. Расходомер со сносом метки.
Метка создаст неоднородность.
Труба постоянного сечения . Расход будет определяться скоростью интегрирующего датчика.
Развертывающие.
1.датчик перемещения
Входная величина- перемещение подвижной щетки. Скорость вращения постоянна, а путь меняется.
Если щетка в начале, то импульсы короткие, так как маленькая ширина проводящего участка
1 – Барабан
2 – подвижная щетка
2.Ультразвуковой уровнемер.
.
1-Источник
2-Приемник
Время прохождения от источника до приемника определяется уровнем жидкости. Чем выше уровень, тем больше время. Отражение от границы сред ультразвуком.
Выходная величина – время.
Емкостные датчики
Емкостные датчики - это параметрические датчики, где выходная величина изменение емкости.
Емкость образуется двумя металлическими обкладками, между которыми размещен диэлектрик.
Изменяя одну из величин получим изменение С.
S – площадь перекрытия пластин.
δ – зазор между пластинами.
ε0=8.85*10-12 Ф/м
и зменяем S
.
Емкостный датчик угла поворота имеет неподвижный блок и подвижный блок - пластину. Характеристика линейная. Вид характеристики определяется формой блока подвижных пластин и необходимо определить функциональную зависимость.
Дифференциальный емкостной датчик.
Изменяем δ.
Пластины перемещаются параллельно. Характеристика нелинейная, так как δ в знаменателе.
3) Изменение εr (диэлектрическая проницаемость среды).
В зазор между пластинами вводится диэлектрик, => емкость конденсатора меняется . Характеристика является линейной. Для нелинейной характеристики применяют пластины сложной формы.
Р азновидностью плоского датчика является датчик уровня жидкости:
жидкость диэлектрическая (бензин, керосин, масло). В резервуар опускается конденсатор С между обкладками => С=С1+С2; ; С2=ε0εr2Вh/δ
С будет зависеть от уровня h.
Схема включения емкостных датчиков.
1)Включение в схему RC-генератора с частотно-зависимой цепью.
2)Включение в резонансный контур.
А мплитудная характеристика колебательного контура LC, где наблюдается резонанс токов.
Г енератор выдает колебания определенной частоты и при изменении емкости будет меняться Uвых (fг=const). Если резонансный контур будет включен в схему генератора, то с увеличением емкости будет падать f.
А и В – рабочие точки.
3) Включение в мостовую схему.
1- экранированный провод
4) Метод биений
Изменяя Сэ добиваемся на выходе «0».
f1 = f2; Cх = Сэ
Если СХ дифференциальная емкость, то

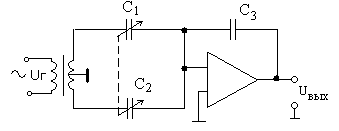

5)
С1 = С0 + ∆С;
С2 = С0 - ∆С;

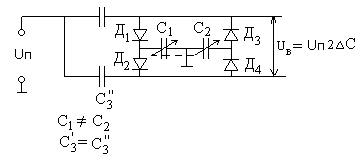

Uвых =

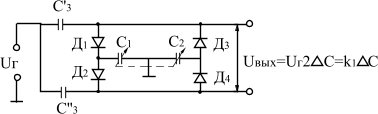

6)
