4.4.1. Залізобетонний каркас багатоповерхових будівель з балочним перекриттям

П ризначений для будівель висотою до 5 поверхів з сіткою колон 6*6м і 6*9м.

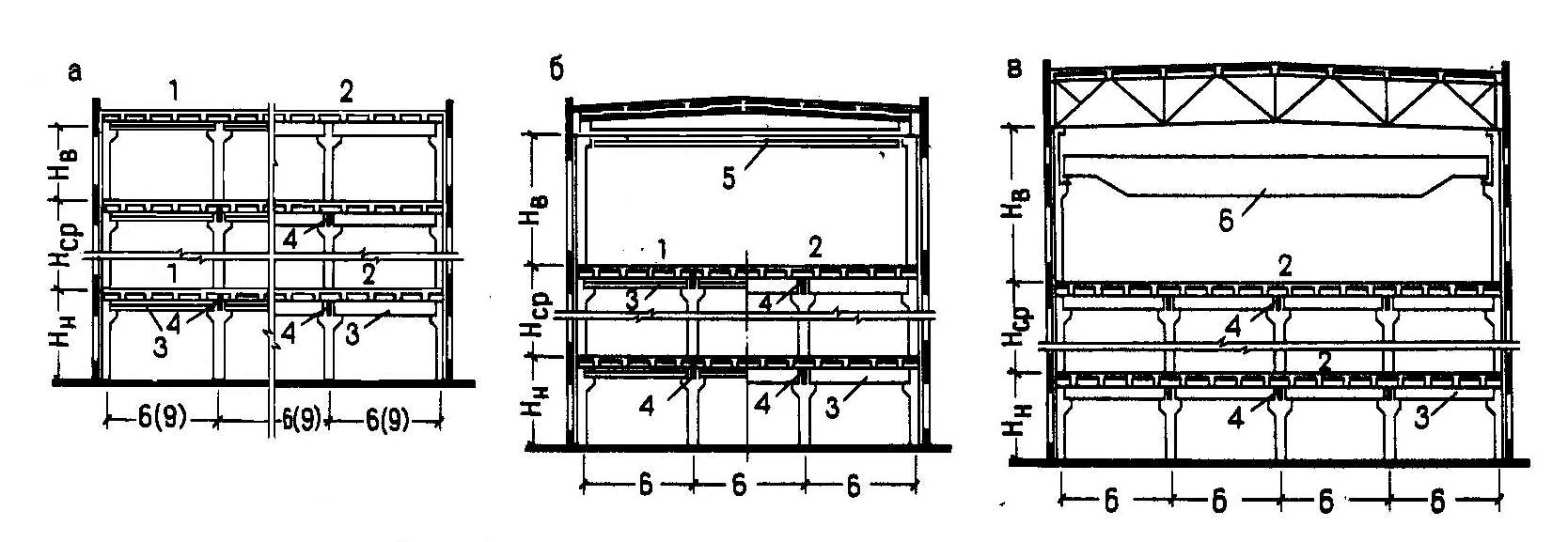

Конструктивні схеми багатоповерхових будівель з балочними конструкціями перекриття

а – з однаковими прогонами на всіх поверхах; б – зі збільшеними прогонами на верхньому поверсі і з підвісним краном; в - зі збільшеними прогонами на верхньому поверсі і з опорним краном; 1 – варіант перекриття зі спиранням ребристих плит на полки ригелів; 2 – те ж , зі спиранням плит по верху ригелів;

3 – ригель поперечної рами; 4 – ригель поздовжньої рами жорсткості; 5 – підвісний кран; 6 – опорний кран.

Каркас будівлі складається із ряду поперечних багатоярусних рам на ригелі яких влаштовуються плити перекриття. Рами каркасу збирають із вертикальних елементів - колон і горизонтальних – ригелів, котрі з’єднуються між собою в вузлах. Поперечні рами каркасу забезпечують жорсткість будівлі в поперечному напрямку, а плити перекриття і сталеві зв’язки між колонами – в поздовжньому.

П ри значних горизонтальних навантаженнях в поздовжньому напрямку будівлі влаштовують ригелі, жорстко з’єднані з колонами, які утворюють поздовжні рами каркасу.

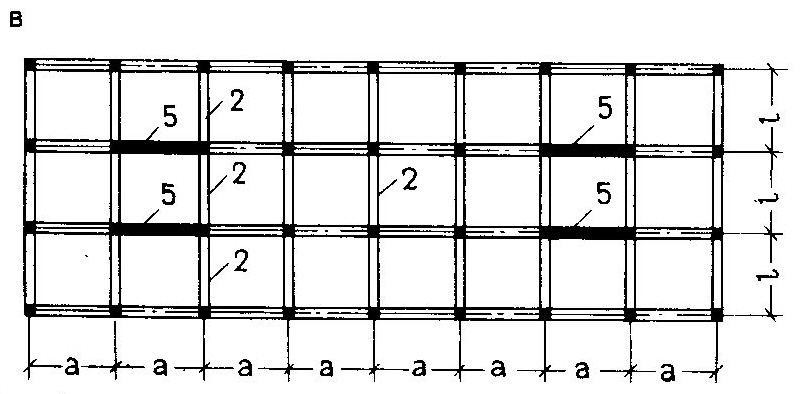

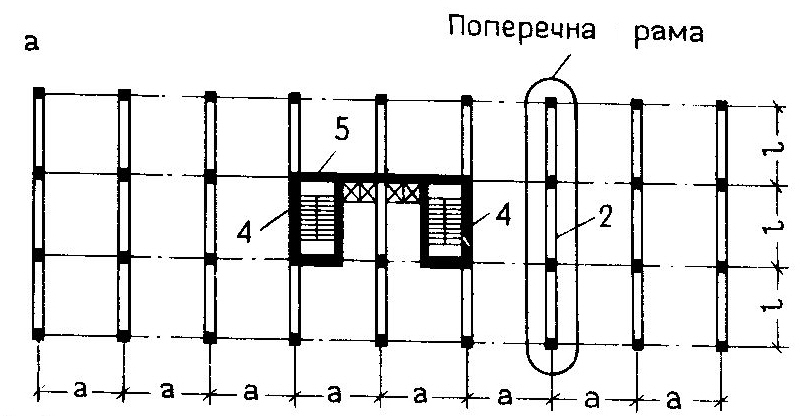

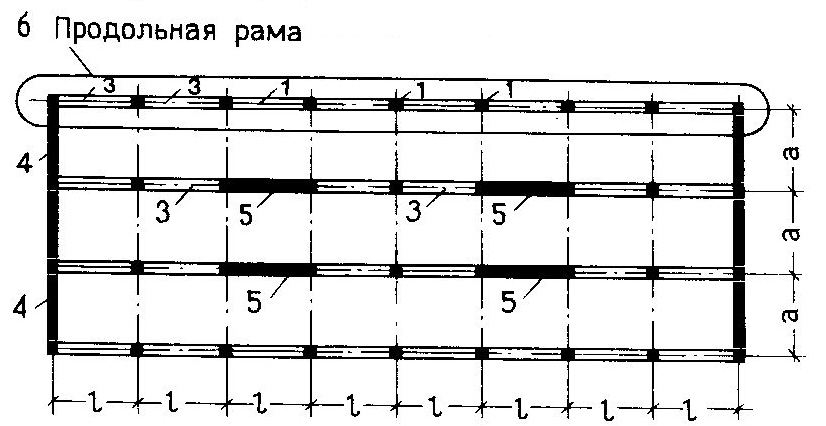

Конструктивні схеми каркасів багатоповерхових промислових будівель

а – рамна; б – рамно-зв’язна; в – з’язна; 1 – колона; 2 – поперечний ригель; 3 – поздовжній ригель; 4 – вертикальна поперечна діафрагма; 5 – вертикальна поздовжня діафрагма.

Колони: крайні та середні. Для спирання ригелів передбачені консолі. Основний тип – колона висотою два поверхи, додатково – висотою один поверх, перерізом 400*400 і 400*600 мм.

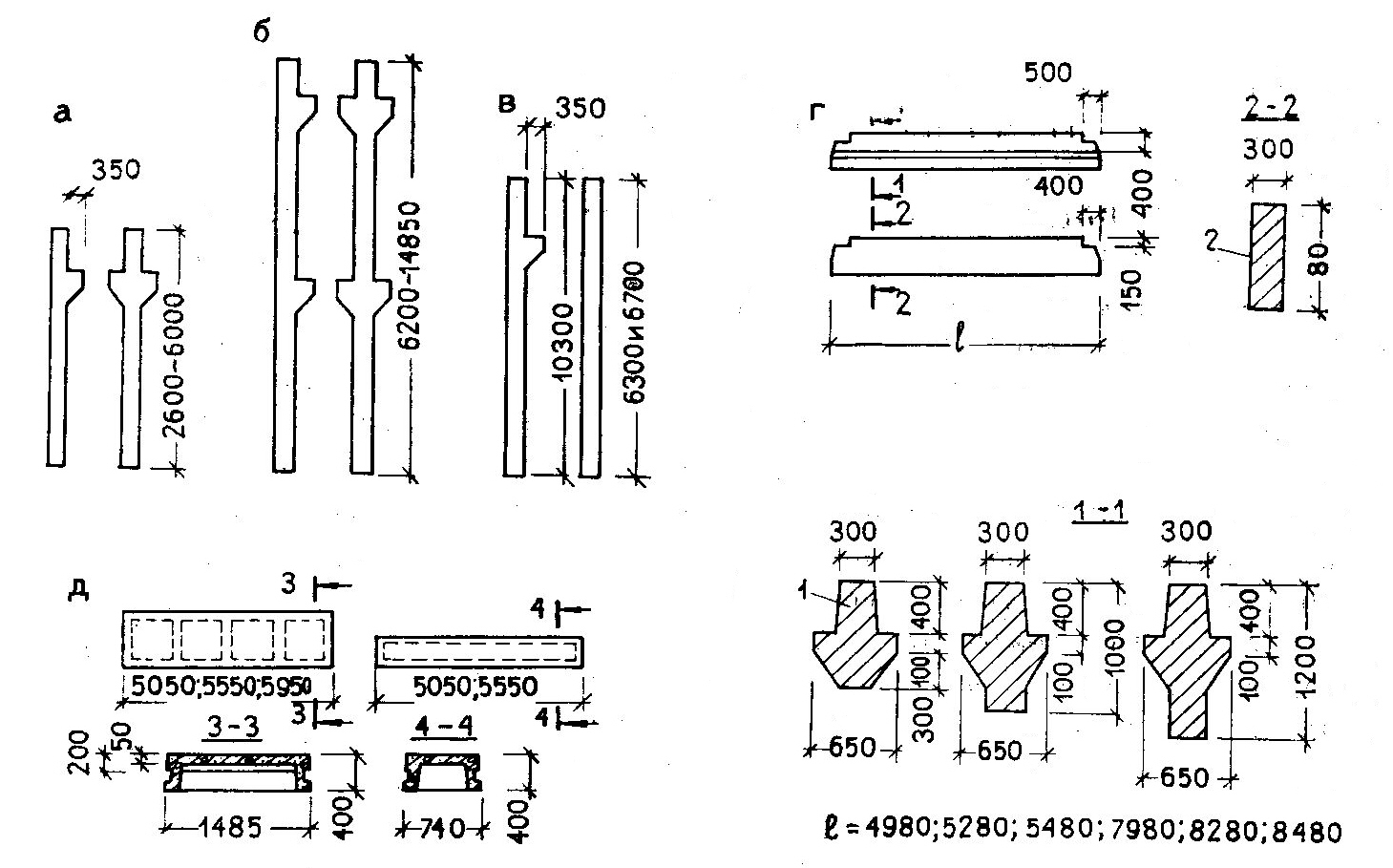

Уніфіковані збірні з/б каркаси багатоповерхової промислової будівлі

а – колони для верхніх та середніх поверхів; б – колони для верхніх, середніх і нижніх поверхів; в – колони для верхніх кранових поверхів; г – ригель перекриття; д – плити перекриття; 1 – ригель з полками; 2 – ригель прямокутної форми.

З/б плити шириною 1500 – основні

750 – добірні

Вони спираються на полки ригелів або на верхню площину ригелю. Другий варіант застосовують, якщо у перекриттях необхідно влаштовувати великі прогони для провисаючого обладнання і при великих нерівномірно розподілених навантаженнях.

Плити спираються на верхню площину ригелю відрізняються від плит спирання на полку ригеля лише формою та розмірами торцевих ребер.

Колони монтують в основному із елементів висотою у два поверхи, додатково – в один поверх. Переріз 0,4 х 0,4; 0,4 х 0,6 м для нижніх поверхів. Стики колон розміщені на 1 м (0,6 м в плитах, що спираються поверху ригелів) вище верху плит перекриття.

Ригелі стикують з колонами шляхом зварювання випусків арматури і опорних закладних деталей ригелів з закладними деталями консолей колон. Зазор замонолічується монтажним бетоном.

Плити кріплять до ригелів колон та між собою зварюванням закладних деталей. Пазухи між ребрами суміжних плит та верхньою частиною ригеля армують та замонолічують монтажним бетоном (висока жорсткість).

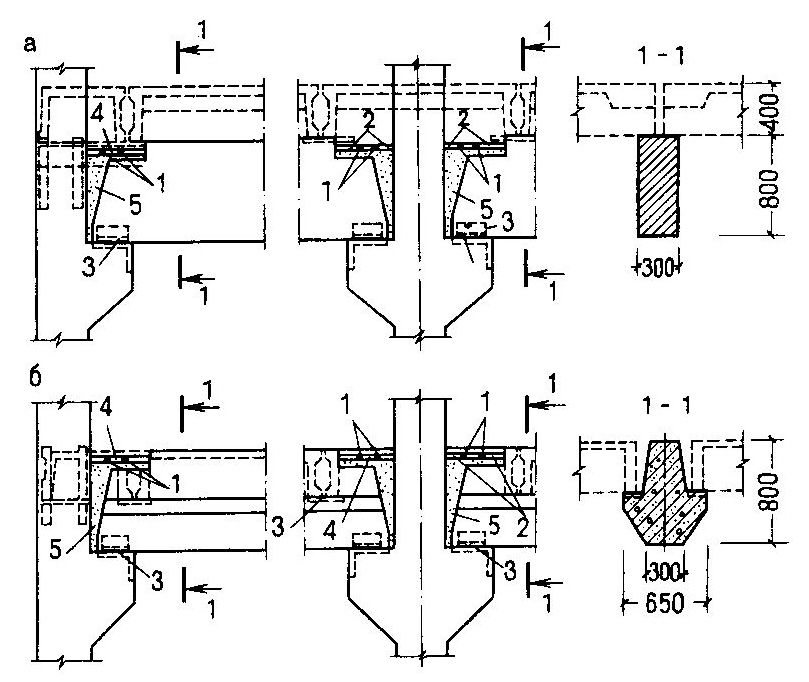

Вузли спряжених елементів каркасу багатоповерхових будівель

а – при спиранню плит на верх ригелю; б – при спиранні плит на полки ригелю; 1 – ванна сварка; 2 – випуски арматури із колони і ригелю; 3 – монтажна сварка; 4 – вставка; 5 – монтажний бетон.
