4.2.7.1. Несучі конструкції огороджуючої частини покриття
а – розріз прогонного покриття; б – розріз без прогонного покриття; в,г,ж,и – залізобетонні ребристі плити; д – армопінобетонна плита з ребрами із важкого бетону; е – суцільна плита із легкого армованого бетону; к – залізобетонна сводчатого типу плита КЖС
П
ри
збільшеній сітці колон використовують
18 х 12; 24 х 12 м довгомірні блоки-настили
та настили-повітреводи.

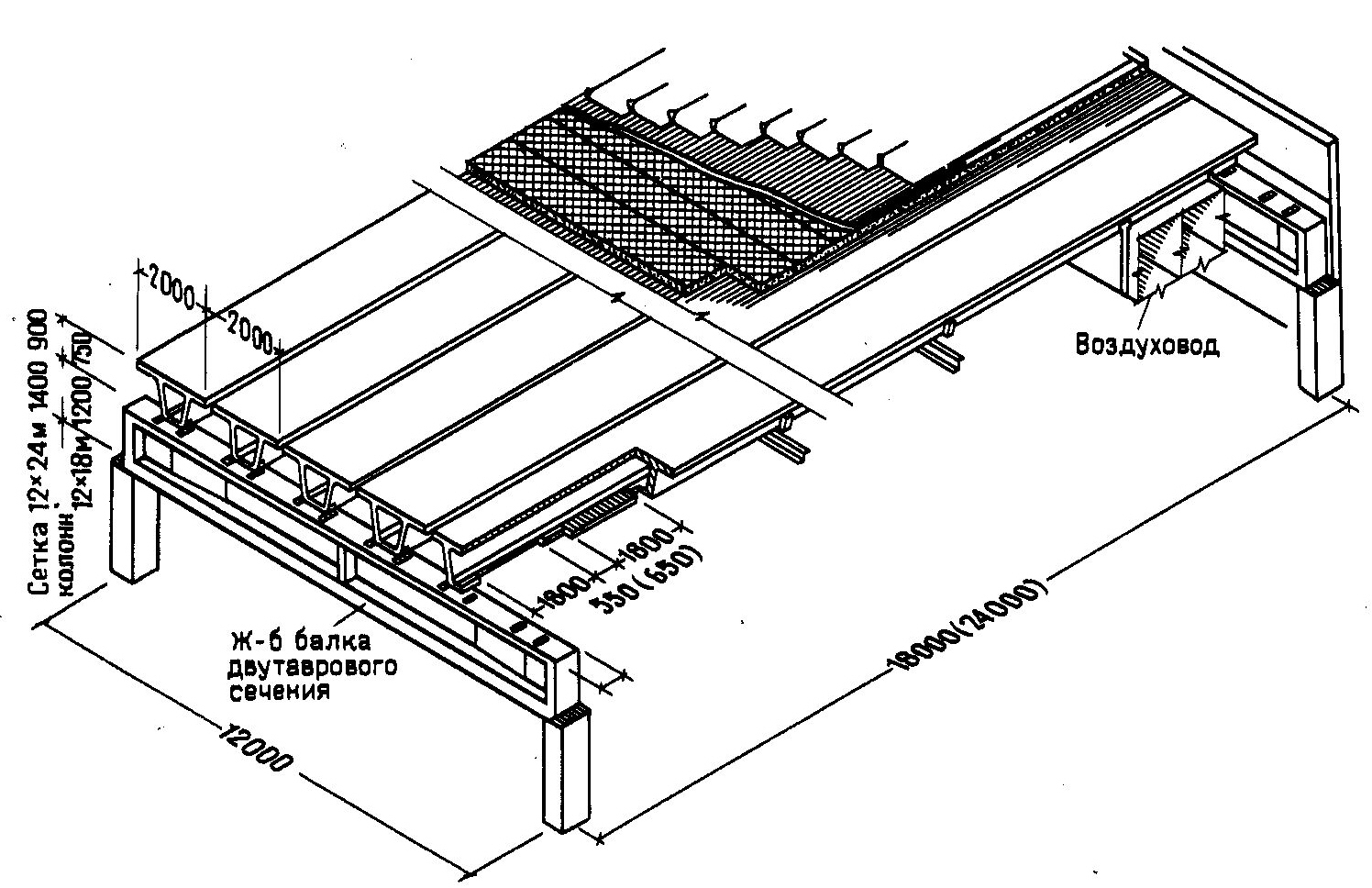

4 .2.7.2. Конструкція покриття із застосуванням довжино мірних настилів-повітреводів.
4.2.7.3. Конструктивне рішення покриття із застосуванням довжино мірного коробчастого настилу.
а
– загальний вид покриття; б – деталь
покриття; 1 – коробчастий настил; 2 –
покрівля; 3 – утеплювач;4 – повітряний
проміжок між поперечними ребрами; 5 –
світильник; 6 – канал для вентиляції
світильників; 7 – звукопоглинаюча стеля.

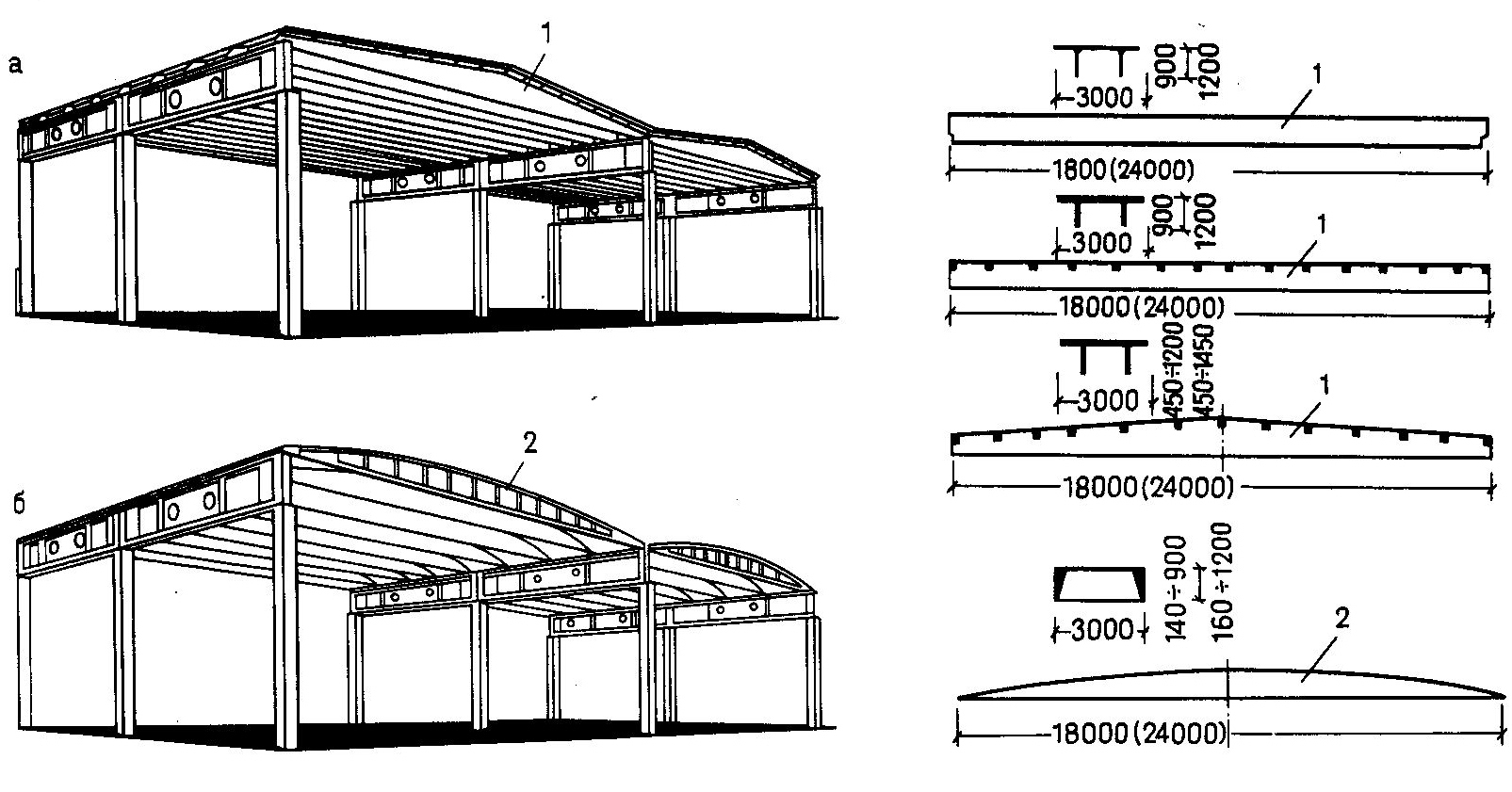

4.2.7.4. Конструктивне рішення покриття із застосуванням довжино мірного настилу 2т (а) і кжс (б).
1 – довжино мірний настил 2Т; 2 - довжино мірний настил КЖС
Ребра 12- метрових плит спираються на з/б або сталеві балки на довжину не менше 90 мм, 6-метрові – на 75 та 65 мм.
Закладні деталі плит приварюють до кроквяних конструкцій на менше ніж в 3-х точках. Шви між укладеними плитами закладають бетоном М100.
З/б плити покриття виготовляють не утепленими.

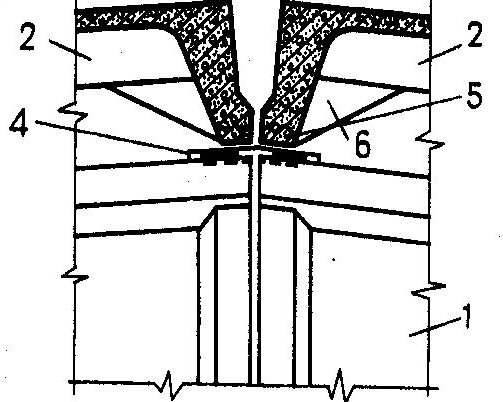

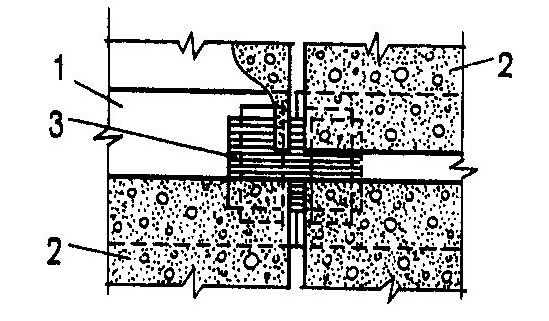

4.2.7.5. Кріплення плит покриття в коньковому вузлі
1 – несуча конструкція покриття; 2 – плита; 3 – закладна сталева деталь несучої конструкції покриття; 4 – зварювання; 5 – закладна сталева деталь плити покриття.
4.2.8. Сталеві пов’язі залізобетонного каркасу
В поперечному напрямку стійкість будівлі забезпечується жорсткістю закладених у фундамент колон та жорстким диском покриття, в поздовжньому напрямку – додатково сталевими пов’язями, встановленими по всім рядам між колонами та опорами кроквяних конструкцій.
Міжколонні сталеві пов’язі розміщують в середньому кроці температурного відсіку:
в без кранових будівлях при висоті приміщення вище 9,6 м в межах надземної висоти колон;
в будівлях з опорними кранами (при будь-якій висоті) в межах висоти підкранової частини колон.
Пов’язі бувають: вертикальні та горизонтальні. По колонам – вертикальні; по покриттю – вертикальні та горизонтальні.
Пов’язі забезпечують не тільки жорсткість каркасу будівлі, а також сприймають горизонтальні вітрові навантаження, тормозні зусилля від мостових і підвісних кранів, а також надають стійкість зжатим поясом поперечних ферм і рам.
Конструкції пов’язів залежать від висоти будівлі, прольоту, кроку колон, наявності кранів та їх вантажопід’ємності.
4.2.8.1.Вертикальні пов’язі по колонам забезпечують каркасу геометричну незмінність і поздовжню жорсткість, збирають усі горизонтальні зусилля з покриття і поздовжніх рам і передають їх на фундамент.
Діляться на: хрестові L = 6 – 12 м Н = 6 – 12.6 м портальні L = 12 , 18 м Н = 8 – 14.6 м до головки підкранового рельсу.
Частіше за все влаштовують портальні зв’язки – легше організувати пропуск напільного транспорту.
Між колонні сталеві зв’язки розташовуються у середньому шазі температурного відсіку:
у без кранових будівлях при висоті приміщення вище 9,6 м у межах надземної висоти колони.
У будівлях з опорними кранами(при любій висоті) в межах висоти підкранової частини колони.
Рядові колони з’єднуються із зв’язними колонами розпорками, приходящими по верху колони в без кранових будівлях або підкрановими балками в будівлях з опорними кранами.

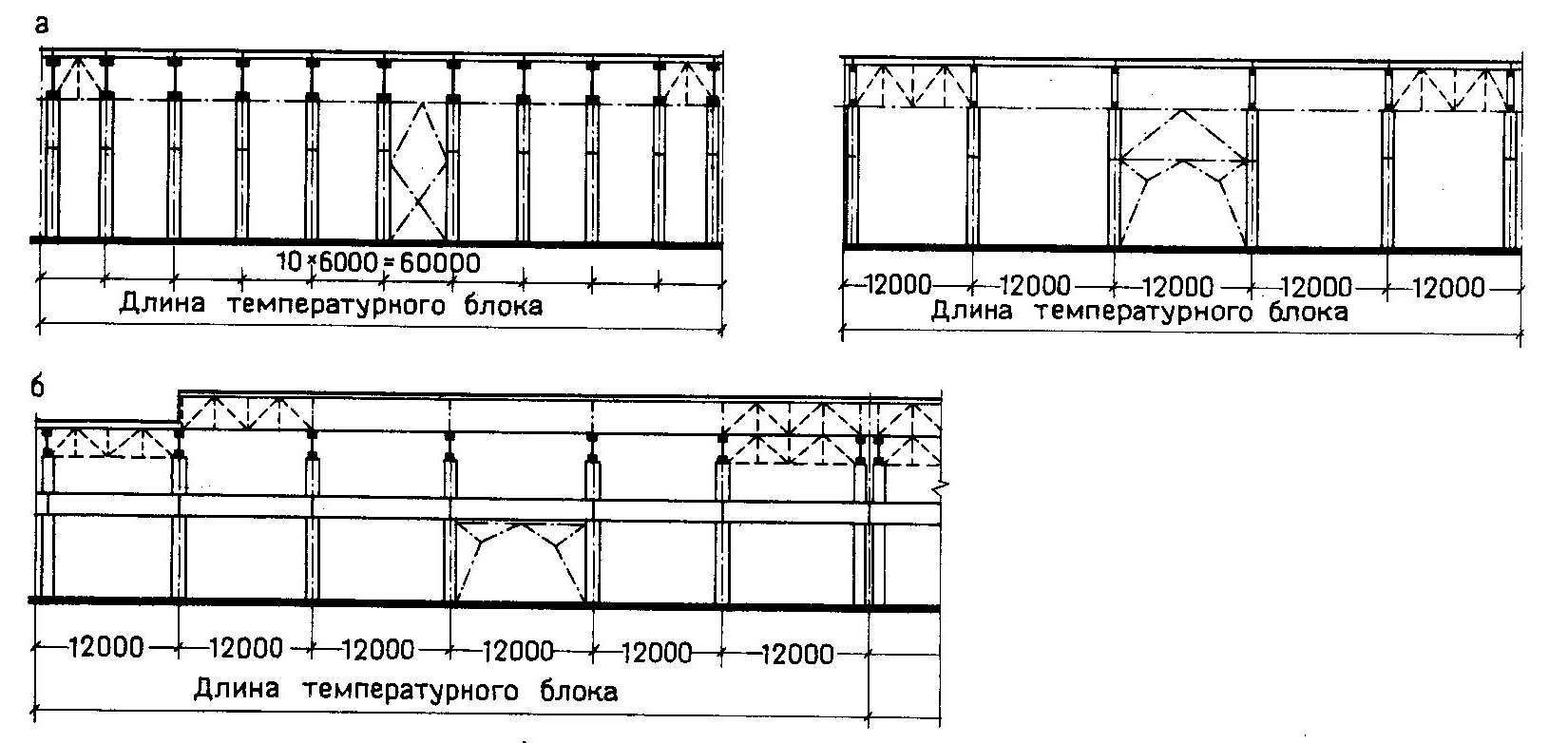

Улаштування зв’язків між колонами
а і б – схеми хрестовидних і портальних зв’язків і їх роз положення по довжині температурного блоку.
Вертикальні зв’язки у покритті не ставляться якщо будівля має скатний дах, а висота несучих конструкцій покриття на опорах складає не більше 900мм і коли покриття вирішено з підкроквяними конструкціями.
Вертикальні зв’язки представляють собою металеві ферми з паралельними поясами.
4.2.8.2.Горизонтальні пов’язі
Роль горизонтальних пов’язів виконують плити покриття. Після зварювання закладних деталей та замонолічування швів покриття набуває якості «суцільного диску», що збільшує просторову жорсткість будівлі.
Стійкість кроквяних балок і ферм в торцях ліхтарних прорізів забезпечується горизонтальними хрестоподібними пов’язями, які встановлюють на рівні верхнього поясу. В інших прольотах (під ліхтарем) встановлюються сталеві розпорки.
Горизонтальні пов’язі по нижньому поясу балок і ферм встановлюють в будівлях з мостовими кранами з важким режимом роботи. Вітрові ферми у вигляді системи горизонтальних пов’язей встановлюють біля торцевих стін в будівлях значної висоти на рівні підкранових балок або нижнього поясу ферми чи балки.
4.4. Каркаси багатоповерхових будівель
Багатоповерхові будівлі використовують частіше за все в легкій, харчовій, електротехнічній, хімічній, машино- та приладобудівельній промисловості із сіткою колон 6 х 6 та 6 х 9 м, одгаковими прольотами у всих поверхах або зі збільшеними прольотами у верхніх поверхах з підвісними або опорними кранами.
Каркас повинен бути з високою степінню капітальності, тобто довговічним та вогнестійким.
Тому використовують з/б каркаси.
Сталевий каркас використовують при наявності великих динамічних навантажень від роботи обладнання чи при будівництві будівель у сейсмічній та важкодоступній місцевості. Сталеві колони та ригелі часто виготовляють двотаврового перерізу. У збільшених прогонах верхніх поверхів – кроквяні конструкції.
За способом зведення з/б каркаси можуть бути збірні, монолітні та збірно-монолітні.
Каркаси із уніфікованих з/б елементів заводського виготовлення бувають з балочними або без балочними перекриттями. Частіше використовують балочні перекриття (більш прості та універсальні).
Коли необхідно отримати гладеньку поверхню стелі, що дозволяє встановлювати підвісний транспорт та розв’язку комунікацій в будь-якому напрямку, використовують без балочні перекриття.

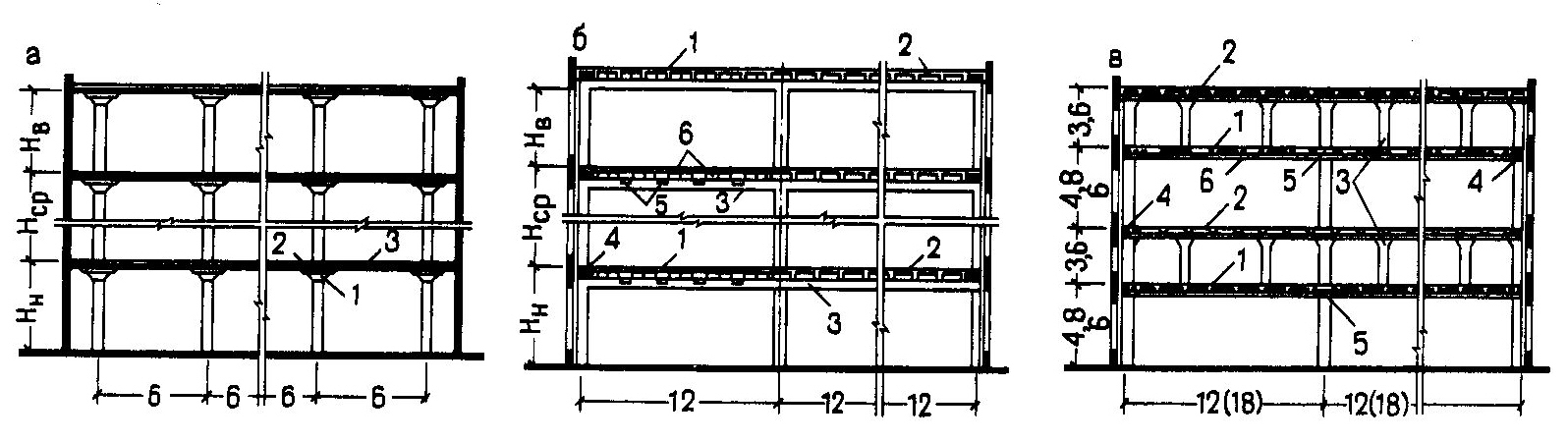

Конструктивні схеми багатоповерхових каркасних промислових будівель
а – з без балочними перекриттями; 1 – капітель; 2 – надколонна плита; 3 – прогонна плита; б – з без балочними перекриттями; 1 – коробчата плита; 2 – ребриста плита; 3 – ригель поперечної рами; 4 – ригель поздовжньої рами; 5 – улаштовані світильники штучного освітлення; 6 – коробчата плита; в – з між фермовими поверхами; 1 – багатопустотна плита; 2 – ребриста плита; 3 - з/б без розкісна ферма; 4 – ригель поздовжньої рами; 5 – «сантехнічна» плита; 6 – плита із влаштованими світильниками.
