4.2.6.1.2. Улаштування залізобетонних балок

а – на крайні колони; б – на середні колони; в – у температурному шві на одну колону; 1 – анкерний болт; 2 – опорний сталевий лист балки; 3 – опорний сталевий лист колони; 4 – колона; 5 – залізобетонна балка; 6 – під бетонування; 7 – коток; 8 – температурний шов.

4.2.6.2. Залізобетонні ферми використовують для перекриття прольотів 18; 24 і 30 м. Виготовляють із бетону М300-М500 з попередньо напруженою арматурою у нижньому поясі.

Їх розділяють на:

• сегментні (розкісними, без розкісними);

• з паралельними поясами;

• арочні (проліт більше 30 м).

Збірні залізобетонні ферми

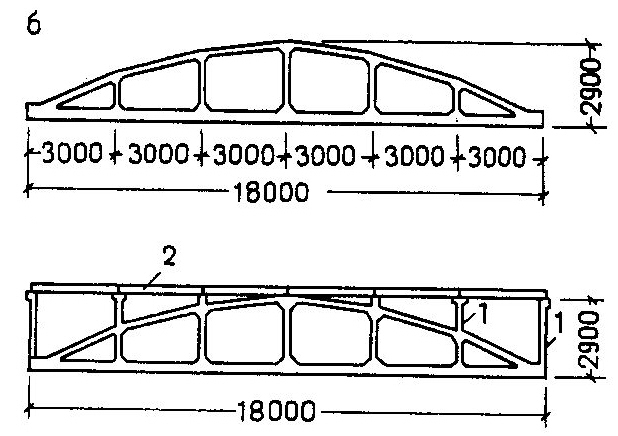

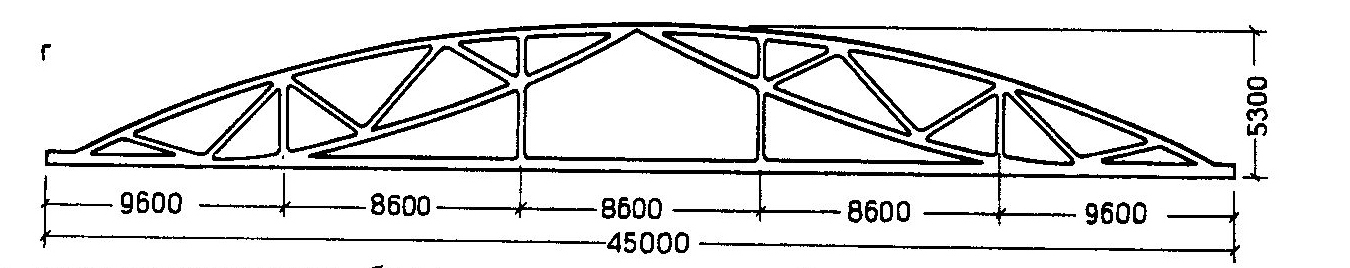

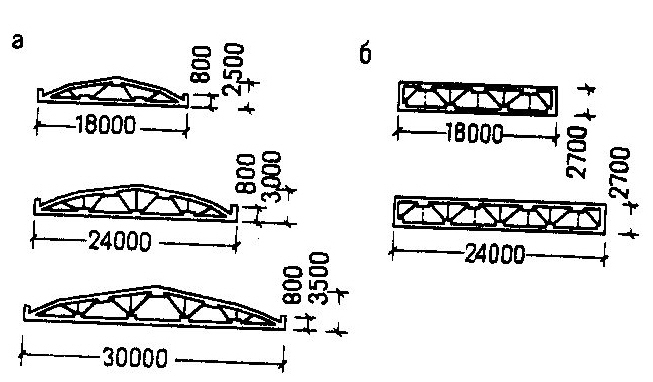

а – сегментні, розкісні; б – з паралельними поясами; в – без розкісні; г – арочна із двох полу ферм.

Навантаження на ферму від покриття передається тільки у вузлах, що виключає виникнення моментів в елементах ферми.

Більш розповсюджені без розкісні:

• менша трудомісткість;

• знижується число типорозмірів, що складають елемент.

Для запобігання більшого уклону в крайніх та прилягаючих до них панелях верхнього поясу передбачені стовбці. Крок ферм 6-18 м.

В окремих випадках для перекриття великих прольотів використовують складені ферми.

4.2.6.3. Підкроквяні конструкції

У випадку, коли крок колон каркасу більше кроку несучої конструкції покриття застосовують підкроквяні конструкції: балки h = 1500 мм та ферми

Н = 2200 та 3300 мм. Балки прольотом L = 12 м, ферми 12 та 18 м.

4.2.6.3.1.Підкроквяні конструкції

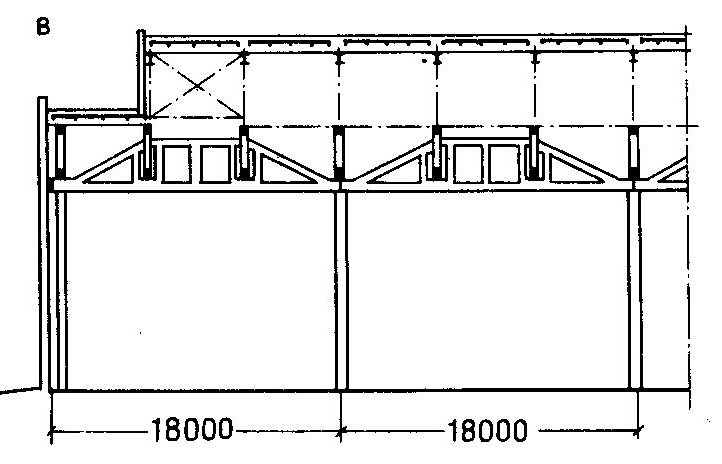

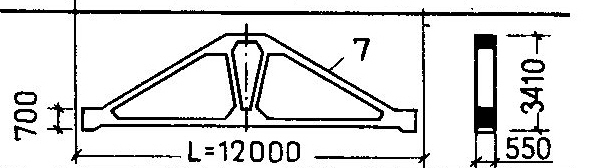

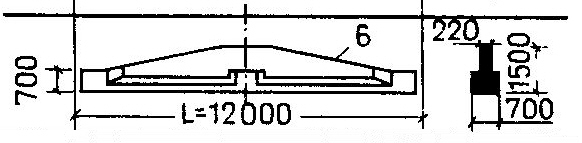

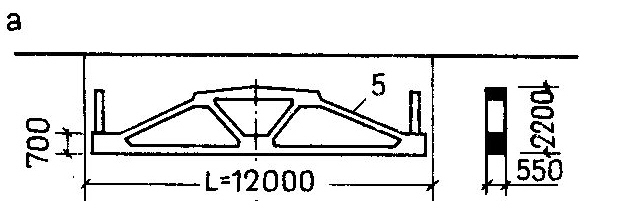

а – типи; б, в – улаштування підкроквяних ферм прогоном 12 і 18 м; 1 – підкроквяна ферма; 2 – кроквяна ферма; 3 – колона; 4 – плита покриття; 5 – підкроквяна ферма для спирання сегментних ферм; 6 – підкроквяна балка для спирання балок; 7 – під стропильна ферма для спирання ферм з паралельними поясами.

Підкроїв’яні конструкції встановлюють на колони (в поздовжньому напрямку) та кріплять до них зварюванням закладних деталей. Кроквяні конструкції з’єднують з підкроквяними анкерними болтами та зварюванням.

4.2.6.3.1.Деталі спряження підкроквяних конструкцій

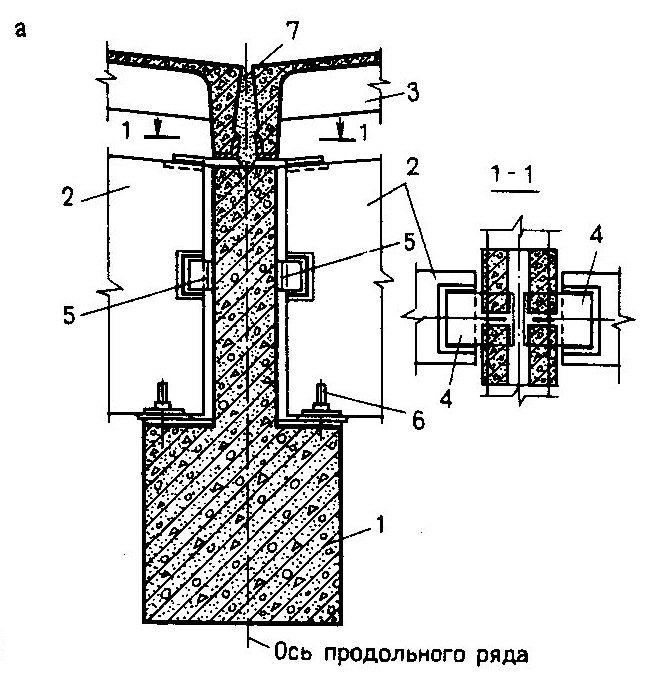

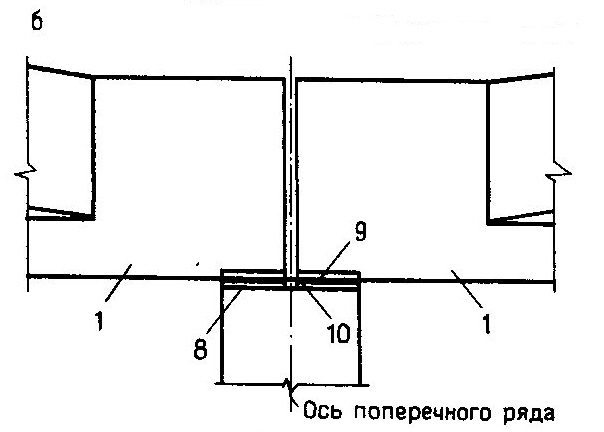

а – спирання кроквяних балок і плит покриття на підкроквяні балки; б – спирання підкроквяних балок на колону; 1 – підкроквяна балка; 2 – кроквяна балка; 3 – плита покриття; 4 – сталева накладка; 5 – кутик коротиш-упор, приварюваний тільки до кроквяної балки; 6 – анкерні болти; 7 – за чеканка шва монтажним розчином; 8 – зварювання; 9 – закладний опорний сталевий лист у підкроквяній балці; 10 – закладний стальний лист у колоні.

4.2.7. Несучі елементи огороджуючої частини покриття

Можуть бути прогонними та без прогонними.

Для покрить промислових будівель із з/б каркасом переважним варіантом рішення є без прогонний, як менш трудомісткий та більш економічний.

Прогонний варіант застосовують при холодних покриттях, коли дах виконують із азбестоцементних або скловолокнистих листів.

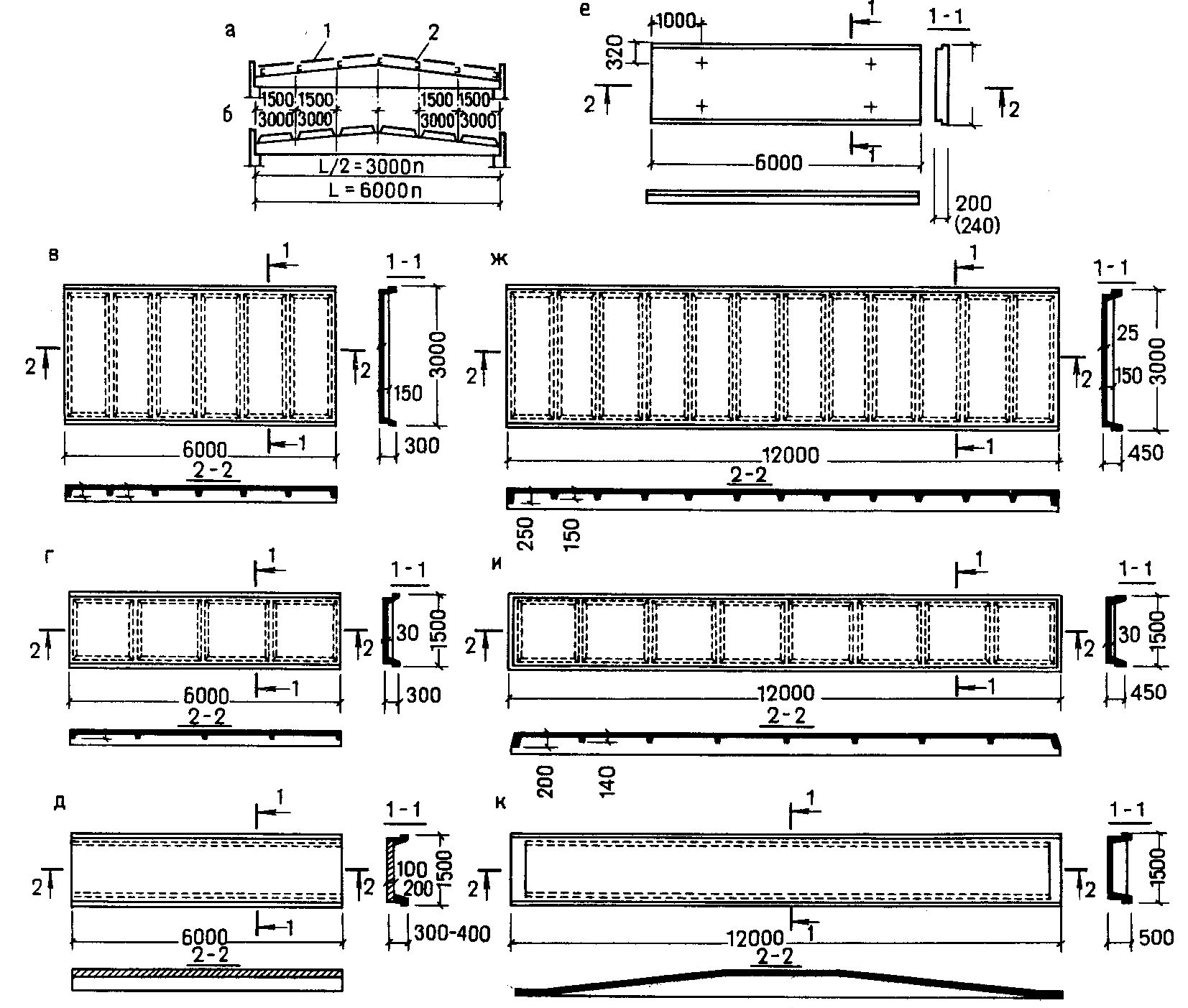

При без прогонному рішенні використовують плити із з/б розмірами 3 х 6; 1,5 х 6; 3 х 12; 1,5 х 12 м, а також із армобетону та із легкого армованого бетону розміром 1,5 х 6 м. В основному застосовують 3м-ові плити, полуторки використовують як добірні для вкладання на ділянках покриття біля перепаду висот, суміжних прольотів або біля ліхтарів.

Плити із легкого бетону (керамзитобетону) використовують для встановлення теплих покрить. Товщину плит розраховують. Плити мають різну несучу здатність, що вказується в маркуванні.
