- •Истинное значение измеряемой величины и его отражение в результате измерения. Неопределенность результата и методы оценки этой неопределенности. Абсолютная погрешность.
- •Канал вертикального отклонения луча электронного осциллографа: назначение, структура основные характеристики канала. Измерение амплитудных значений сигнала, погрешности измерения.
- •Универсальный электронный осциллограф: упрощенная структурная схема, основные технические характеристики.
- •Времяимпульсный вольтметр с двойным интегрированием: упрощенная структурная схема, временные диаграммы, ттх.
- •Компенсационный метод измерения на постоянном токе: функциональная схема, особенности метода, область применения.
- •Основные методы измерения частоты и их краткая характеристика. Осциллографические методы измерения частоты и интервалов времени. Решение этих задач с помощью цифрового осциллографа.
- •Цифровой метод измерения интервалов времени: структурная схема, временные диаграммы, показатели точности.
- •Основные методы измерения фазовых сдвигов и их краткая характеристика. Осциллографические методы измерения фазы.
- •Цифровые методы измерения фазовых сдвигов: временные диаграммы и упрощенная структурная схема фазометра среднего значения. Показатели точности.
- •Методы измерения активных сопротивлений в цепях постоянного тока: омметры, логометры.
Методы измерения активных сопротивлений в цепях постоянного тока: омметры, логометры.
В
еличины
измеряемых активных сопротивлений
лежат в пределах от 10 в минус 8 до 10 в 10
Ом. Выпускаемые серийные приборы чаще
охватывают диапазон от 0,001 до 10 в 9 Ом.
Активное сопротивление можно измерять
как на постоянном, так и на переменном
токе. Измерение на переменном токе
целесообразно в цепях, где есть потери
при перемагничивании(катушки и т.п.)
Методы:
Методы основанные на использовании амперметра и вольтметра.
Логарифмические методы.
Мостовые методы(аналоговые и цифровые приборы).
Измерение с помощью амперметра и вольтметра сводится к определению тока или напряжения в цепи с измеряемым двухполюсником и последующему расчету его параметров по закону Ома.
Уменьшить влияние источника питания на точность измерения активных сопротивлений позволяет применение магнитоэлектрического прибора – логометра, иногда еще встречающегося в лабораторной измерительной практике. Логометр состоит из двух жестко сцепленных между собой рамок, помещенных в неравномерное поле постоянного магнита. Неравномерность магнитного поля достигается за счет специальной конфигурации полюсных наконечников. Неравномерным поле делается для того чтобы вращающие моменты, приложенные к рамкам, зависели не только от токов, протекающих в рамках, но и от положения рамок в магнитном поле.
Максимальная относительная погрешность в точке 5В составила 2% на диапазоне измерения 10В. Определить диапазон измеряемых величин, для которых погрешность не превысит 5%.
20)
Т
реугольный
закон распределения случайных
погрешностей: основные характеристики,
применение.
М
остовые
методы измерения параметров цепей на
постоянном и переменном токе, примеры
мостовых схем.
21)
Систематические погрешности приборов и методы их уменьшения.
Метод компенсации погрешности по знаку используется для устранения постоянной систематическое погрешности, у которой в зависимости от условий измерения изменяется только знак. При этом методе выполняют два измерения, результаты которых должны быть равны. Среднее значение из полученных результатов представляет собой окончательный результат измерения. Данный метод часто используется при измерении экстремальных значений неизвестной величины.
Метод противопоставления применяется в радиоизмерениях для уменьшения постоянных систематических погрешностей при сравнении измеряемой величины с известной величиной примерно равного значения, воспроизводимой соответствующей образцовой мерой. Этот метод является разновидностью метода сравнения, при котором измерение выполняется дважды и производится так, чтобы в обоих случаях причина постоянной погрешности оказывала разные, но известные по закономерности воздействия на результаты наблюдений.
Метод рандомизации основан на принципе перевода систематических погрешностей в случайные. Этот метод позволяет эффективно уменьшать постоянную систематическую погрешность путем измерения некоторой величины рядом однотипных приборов с последующей оценкой результата измерений в виде мат. ожидания.
Метод введения поправок. Поправка – это величина одноименная с измеряемой, которая вводится в результат измерения(прибавляется) с целью исключения систематической погрешности. И другие методы.
Резонансный метод измерения параметров цепей(куметр), принципиальная схема куметра, основные характеристики.
22)
Равномерный закон распределения погрешностей и его характеристики.
Классификация основных методов измерения мощности СВЧ – колебаний, структурные схемы измерения проходящей и поглощаемой мощности.
23)
Нормальный закон распределения случайных величин.

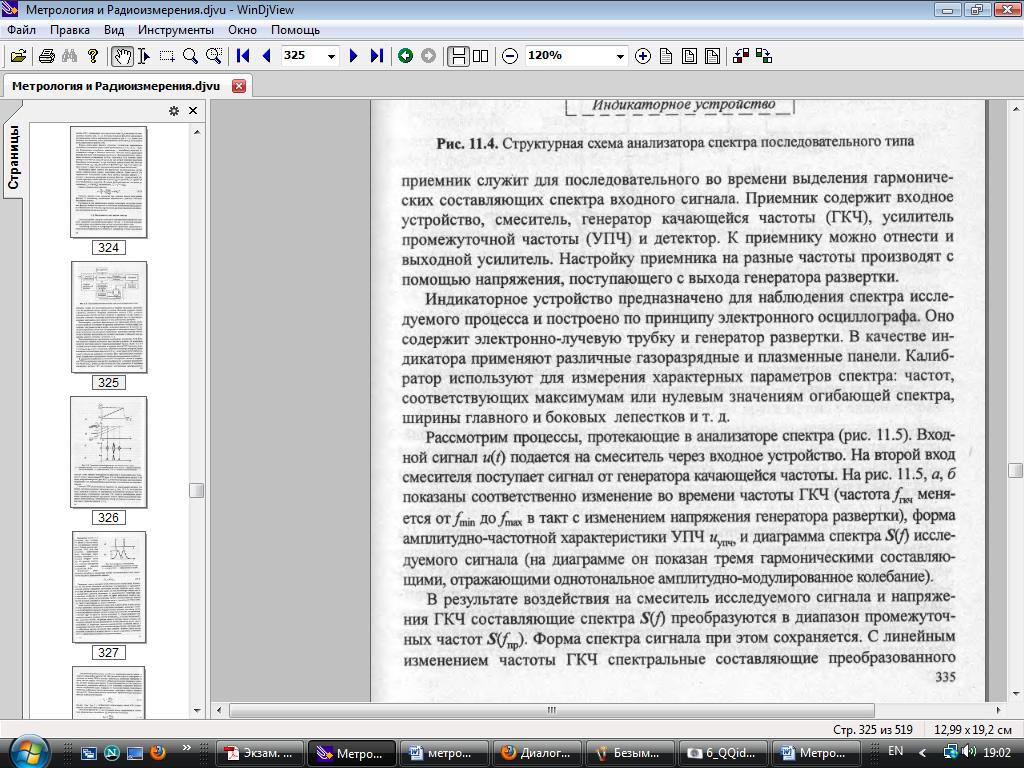

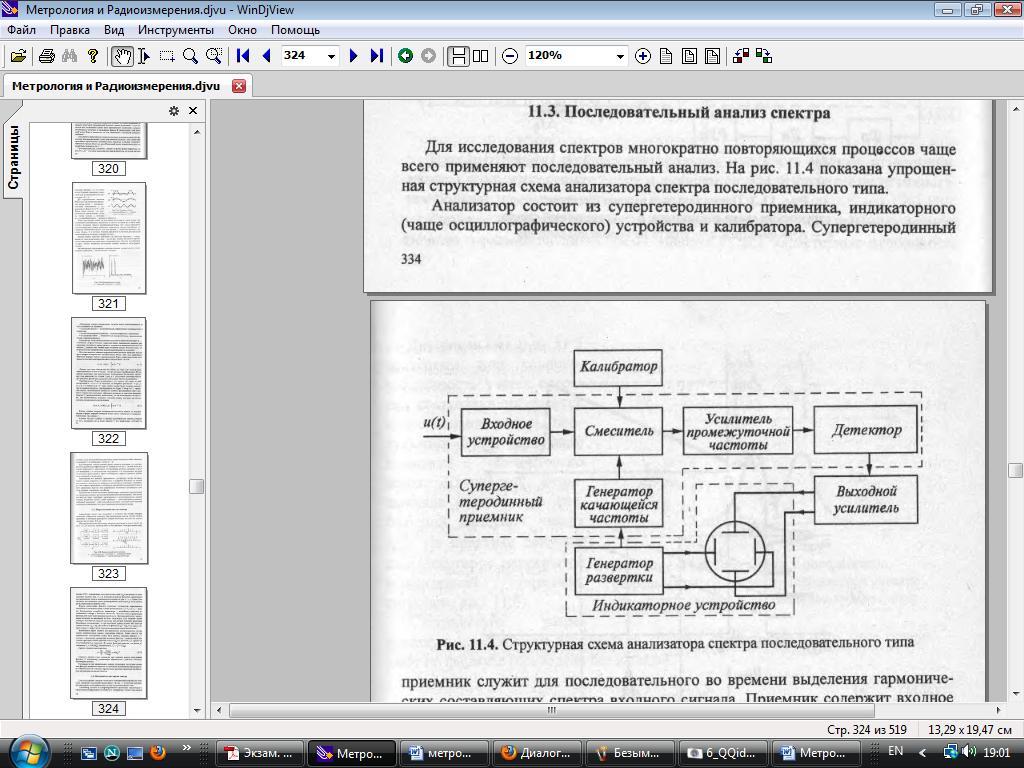

Анализаторы спектра сигналов:
Классификация анализаторов. Последовательный
анализ спектра, особенности, упрощённая
структурная схема анализатора.
