Стандарт 10base5

……………………………….

Узел сети (рабочая станция/сервер) подключается к толстому коаксиалу RJ-11/RJ-8 при помощи приемо-передатчика – трансивера. Трансивер устанавливается непосредственно на кабеле и питается напряжением от сетевой карты узла сети. Трансиверы подсоединяются к кабелю методом прокалывания, используя вампиры, получившие свое название от двух острых выступов, которые пробивают слои изоляции и соединяются с медным проводником в центре сетевого кабеля. Каждый трансивер соединяется с сетевой картой мягким интерфейсным кабелем AUI (Attachment Unit Interface), длина которого не может превышать 50м и который состоит из 4 витых пар. При этом интерфейсная карта должна иметь 15-контактный разъем под вилку DB-15, которая будучи обжата с кабелем AUI вставляется в этот разъем. Трансивер – это часть сетевой карты, выполняющая функции:

1. Прием и передача данных с кабеля на кабель (RJ-8/RJ-11 и AUI)

2. Определение коллизий на кабеле

Допускается подключение к одному сегменту не более 100 трансиверов, причем расстояние между соседними трансиверами должно быть <= 2,5 метров. Стандарт 10BASE5 разрешает использование не более 4 повторителей, а, следовательно, можно использовать не более 5 сегментов сети. При этом максимальная длина сети 10BASE5: 500х5 = 2 500 м. Только 3 сегмента из возможных 5 могут быть нагруженными (к ним могут подключаться рабочие станции). Два нагруженных крайних сегмента, которые соединяются не нагруженными сегментами еще с одним центральным нагруженным сегментом. Таким образом, применение повторителей в сети 10BASE5 можно выразить следующей схемой:

5 – 4 – 3 ( пять сегментов, четыре повторителя, 3 нагруженных сегмента)

Каждый повторитель подключается к сегменту сети одним своим трансивером. Поэтому к нагруженным сегментов можно подключить не более 99 узлов (рабочих станций, серверов), при этом максимальное число узлов в сети: 293

Достоинства стандарта 10BASE5:

1. Хорошая защищенность кабеля от внешних воздействий

2. Большое расстояние между узлами

3. Возможность простого перемещения узлов сети в пределах кабеля AUI

Недостатки:

1. Сложность прокладки кабелей RJ-8/RJ-11 из-за их жесткости (практически не гнутся)

2. Останов работы всей сети при повреждении кабеля

3. Необходимость предусмотреть подводку кабеля RJ-8/RJ-11 ко всем возможным местам установки узлов сети на будущее.

Стандарт 10Base2

Указанный стандарт использует в качестве передающей среды коаксиальный кабель с диаметром центрального медного провода 0,89мм и внешним диаметром 5мм (0,5дюйма – «тонкий» Ethernet). Кабель имеет волновое сопротивление 50 Ом. Указанными характеристиками обладают кабели RG-58|U (имеет сплошной внутренний проводник), RG-58|A|U (центральный проводник многожильный), RG-58|C|U (кабель проходит военную приемку). Тонкий коаксиальный кабель является гибким и значительно дешевле толстого, но обладает худшей помехозащищенностью, худшей механической защищенностью. Затухание в нем выше, чем в толстом коаксиале, что приводит к необходимости уменьшать длину сегмента для получения одинаковых значений затухания полезного сигнала. Для соединения тонкого коаксиала с сетевыми устройствами используется оборудование.

Максимальная длина сетевого кабеля в сегменте без повторителей 185м для большинства производилей 10Base2, однако, как всегда 3Com выпускает более качественные приемо-передатчики, таким образом, увеличивая длину сегмента до 300м. Поскольку для стандарта 10Base2 также действует схема применения повторителей «5-4-3», то максимальная длина сети … Максимальное число узлов (рабочих станций и серверов) в одном сегменте – 30 ( считая повторитель за узел). Минимальное расстояние между узлами в сегменте – не менее одного метра. Стандарт 10Base2 близок к 10Base5, однако в 10Base2 трансивер совмещен с сетевой картой, т.к. тонкий коаксиал может быть подведен непосредственно к разъему сетевой карты. Кабель в данном случае «висит» на сетевой карте, что затрудняет перемещение рабочей станции при необходимости.

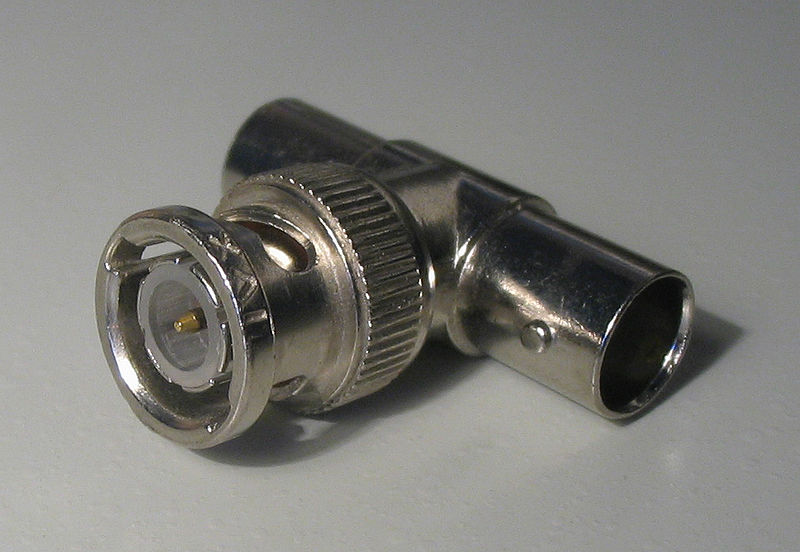

Общим недостатком стандартов 10Base5 и 10Base2 является отсутствие оперативной информации о состоянии моноканала, повреждении сетевого кабеля или выход из рабочего состояния терминатора обнаруживается сразу – сеть просто перестает работать, а на поиск неисправностей требуется определенное время. Представим один из возможных механизмов поиска отказов для стандарта 10BASE2: терминатор с сопротивлением 50 Ом подключается к Т-коннектору. С другой стороны, к Т-коннектору подключается отрезок сетевого кабеля с обжатым BNC-коннектором. Сам Т-коннектор подключать к сетевой карте не надо. Далее, с помощью обычного тестера требуется измерить сопротивление на другом конце кабеля между центральным медным проводником сетевого кабеля и медной оплеткой сетевого кабеля (точнее, корпусом BNC-коннектора). Если отрезок сетевого кабеля исправен, то тестер должен показывать сопротивление ~50 Ом (т.е. это примерно сопротивление терминатора в исправном состоянии). Если тестер после измерения показывает сопротивление близкое к 0, значит в кабеле короткое замыкание. Если сопротивление близко к бесконечности, то в сетевом кабеле присутствует обрыв. Таким образом, можно проверить все отрезки сетевого кабеля для всех сегментов сети.
