Методэкспериментального определения максимального давления взрыва и максимальнойскорости нарастания давления взрыва газо- и паровоздушных смесей
1. Аппаратура
Описание установки приведено в п. 1.1 приложения 7.
2. Проведение испытаний
Испытания проводят согласно п. 1.2 приложения 7. Экспериментальную зависимость изменения давления во времени обрабатывают в соответствии с п. 3.
3. Оценка результатов
3.1. За максимальное давление взрыва исследуемой газо- и паровоздушной смеси при известных значениях начального давления и температуры принимают наибольшее давление взрыва, полученное в процессе испытаний при различных концентрациях горючего в смеси,
3.2. За максимальную скоростьнарастания давления принимают наибольшее значение тангенса угла наклона касательной к экспериментальной зависимости “давление—время”, полученное в процессе испытаний при различных концентрациях горючего в смеси.
3.3. Условия и результатыиспытаний регистрируют в протоколе, форма которого приведена в приложении 1.
ПРИЛОЖЕНИЕ 9
Обязательное
Описание стандартного образца к методу определения коэффициента дымообразования

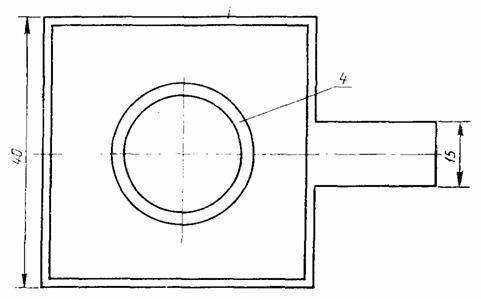

Проверку режимов работыустановки, применяемой для определения коэффициента дымообразования, осуществляют с помощью стандартного образца, (черт. 24), включающего в себялодочку из листовой нержавеющей стали толщиной 1 мм, в центре которойзакреплена цилиндрическая емкость внутренним диаметром 15 мм, высотой 8 мм и толщиной стенки 2 мм. Емкость наполнена смесью дибутилфталата и дисперсного кварцевого песка (размолотого кварцевого стекла).
Перед приготовлением стандартного образца лодочку прокаливают при температуре 750—800°С не менее 5 мин. После охлаждения лодочки до комнатной температуры ее очищают от сажи и промываютспиртом. С помощью дозирующего устройства (например, медицинского шприца) вчистую сухую цилиндрическую емкость лодочки наливают определенное количество дибутилфталата а затем туда же насыпают (10,0±0,1) г кварцевого песка. Количество дибутилфталата для режима тления (0,10±0,01) г, для режима горения —(0,20±0,01) г
1— песок; 2 — жидкость; 3 — лодочка; 4 — цилиндрическая емкость
Черт. 24
ПРИЛОЖЕНИЕ 10
Обязательное
ОПИСАНИЕ МАКЕТА СТАНДАРТНОГО ОБРАЗЦА К МЕТОДУ ОПРЕДЕЛЕНИЯ ИНДЕКСА РАСПРОСТРАНЕНИЯПЛАМЕНИ
Проверку работы установки, применяемой для определения индекса распространения пламени, осуществляют спомощью макета стандартного образца (черт. 25), состоящего из пластинынегорючего материала — асбосилита размерами (320х140) мм и толщиной 20 мм, плотностью 800 кг·м·-3. В пластину на расстоянии 30 мм друг от друга вмонтированы емкости, снабженные щелевыми отверстиями в определенных точках поверхности. В емкости с помощью шприца заливают химически чистый диэтаноламин. В емкости № 1—7 заливают (2,0±0,1) см3, в емкости № 8, 9 — (5,0±0,2)см3. Перед заправкой макета стандартного образца с его поверхности удаляют сажу и образец прокаливают в тепмошкафу в течение 1 ч при температуре (200±20) С.
1— корпус; 2 — емкости .для горючей жидкости, пронумерованные сверху вниз; 3 — горючая, жидкость
Черт. 25
ПРИЛОЖЕНИЕ 11
Рекомендуемое
МЕТОД РАСЧЕТА МАКСИМАЛЬНОГО ДАВЛЕНИЯ ВЗРЫВА ГАЗО- И ПАРОВОЗДУШНЫХ СМЕСЕЙ
Метод расчета максимального давления взрыва газо- и паровоздушных смесей распространяется на вещества,состоящие из атомов С, Н, О, N, S, F, CI, Вг, Р, Si.
1. Максимальное давление взрыва рмакс без учета степени диссоциации продуктов горения в кПа вычисляют по формуле
где рн— начальное давление, при котором находится исходная смесь, кПа;
Тад (V)— адиабатическая температура горениястехиометрической смеси горючего с воздухом при постоянном объеме, К;
— сумма числа молей конечных продуктов горения;
Тн —температура исходной смеси. К;
— суммачисла молей газообразных исходных веществ.
2. Если для горючего веществанеизвестна адиабатическая температура горения стехиометрической смеси, то ее вычисляют по формуле
, (93)
где — абсолютная энтальпия горючего, кДж·моль-1. Вычисляют по формуле
, (94)
— стандартная теплота образования горючего вещества, кДж·моль-1;
— абсолютная энтальпия простых веществ и продуктов их горения, значения которых приведены в табл. 30—32;
— абсолютная энтальпия галогена, кДж·моль-1. Если в молекуле горючего вещества несколько галогенов, то выражение заменяют на ();
R— универсальная газовая постоянная, Дж-моль-1·К-1;
T°, Т'— соответственно начальная температура исходной горючей смеси и температура горения, К;
— абсолютные энтальпии продуктов горения, значения которых приведены в табл. 31 и 32.
Задача вычисления адиабатическойтемпературы горения сводится к нахождению такой температуры (Т'), при которой наблюдается равенство внутренних энергий исходных веществ и продуктов их горения.
Таблица 30
Вещество |
Абсолютная энтальпия при 298,1 К, кДж·моль-1 |
Вr2 (жидкость) |
—21,159 |
С (газ) |
1108,235 |
H2O (жидкость) |
—34,071 |
Р (тв., белый) |
719,625 |
S (ромб.) |
298,460 |
S2 (газ) |
725,954 |
Si |
906,514 |
