7.3.2. Система разработки этажного обрушения с одностадийной выемкой.

Условия применения. Месторождения большой мощности – более 30-40м, угол падения – любой, руды – малоценные, руда и вмещающие породы – от средне - устойчивых до устойчивых.

Система разработки широко применяется на полиметаллических (свинец, золото, серебро) рудниках Зыряновского комбината, руднике «Молибден», фосфоритовых рудниках в Каратау, рудниках объединения «Сибруда», апатитовых рудниках Хибин (рис. 39).

Подготовительные работы заключаются в проведении полевых откаточных штреков (1) в висячем и лежачем боках рудного тела. Штреки через каждые 24 метра соединяются откаточными ортами (2). Из откаточных ортов проходятся ниши вибропитателей (3) с короткими рудоспусками (4). Кроме того, над откаточным горизонтом проходятся выработки контрольно-вентиляционного горизонта с вентиляционным ортом (5) со смотровыми ходками (6) к рудоспускам. По сетке в плане, ориентировочно 50×50 м проходятся ходовые восстающие (7) и участковый (блоковый) восстающий (8).

Нарезные работы заключаются в проведении выработок 1-го и 2-го буровых горизонтов – буровых ортов и соединительных полевых штреков. К нарезным работам относится проходка до бурового горизонта дучек (9). Эти дучки при отбойке руды расширяются в воронки (10).

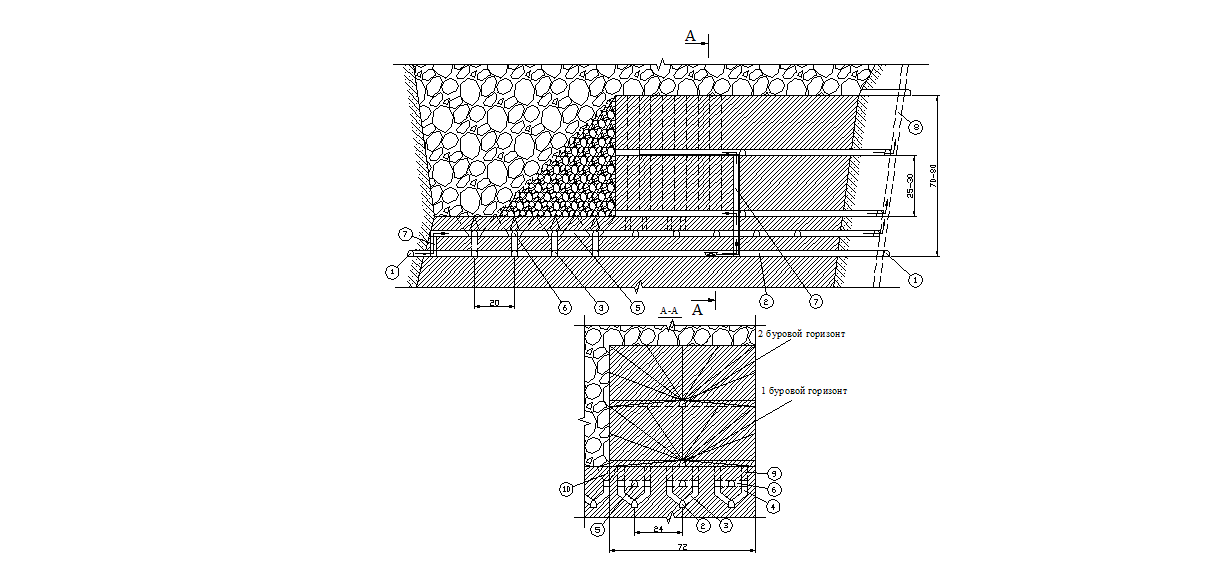

Рис. 39. Система разработки этажного принудительного обрушения с одностадийной выемкой.

1-откаточные штреки; 2-откаточные орты; 3-ниши вибропитателей; 4-рудоспуски; 5-вентиляционный орт; 6-смотровой ходок; 7-ходовой восстающий; 8-блоковый восстающий; 9-дучки; 10-выпускные воронки.

Очистная выемка. Отбойка производится скважинами диаметром 105 мм, пробуренными станками НКР -100М. Для одного взрыва обуривается массив толщиной до 30м, высотой на всю высоту этажа и длиной 72 м (может быть 96м или 104м). Таким образом, за один взрыв может быть отбито до 400-600 и более тыс.т. руды, для чего потребуется 200-300 т ВВ.

Заряжание скважин производится зарядно-доставочной машиной, которая устанавливается в откаточном орте около ближайшего к заряжаемым скважинам восстающего. При заряжании скважин в районе примерно 50м не должно вестись никаких работ. Отбойка массовым взрывом производится в выходной день. После взрыва необходимо проветривание не менее 2 часов.

Проветривание осуществляется за счет общешахтной депрессии. Свежий воздух из откаточных ортов через восстающие (7) поступает на буровые горизонты и контрольно – вентиляционный горизонт. Тупиковые забои проветриваются вентиляторами местного проветривания. Вторичное дробление негабарита и ликвидация зависаний производятся из контрольно-смотровых ходков (6).

Охрана труда и управление горным давлением - аналогично предыдущим вариантам с обрушением.

Технико-экономические показатели. Производительность забойного рабочего – 50-60 т/см-чел, потери и разубоживание-10-20%.

Глава 8. Комбинированные системы разработки.

Сущность. Блоки этажа делятся на относительно близкие по размерам камеры и междукамерные целики, отрабатываемые последовательно разными системами. При этом подготовительно - нарезные работы в камерах и целиках взаимосвязаны общей схемой подготовки.

Применение почти в равном объеме двух систем разработки - для выемки камер и целиков - отличает комбинированные системы от обычных систем, где целики также чередуются с камерами, но имеют относительно небольшой запас руды.

Условия применения систем для отработки камер и целиков аналогичны соответствующим системам разработки, рассмотренным в предыдущих лекциях.

Основные технологические особенности и параметры. Камеры отрабатывают в первую, а целики во вторую очередь по окончании выемки двух-трех (редко более) смежных камер.

Камеры и целики располагают, как правило, длинной стороной вкрест простирания рудного тела. Ширина камер от 8 до 30 м, целиков - от 6 до 20 м. Соотношение запасов руды в камерах и целиках колеблется в среднем от 1:1 до 2:1.

Комбинированные системы по способу выемки камер можно подразделить на четыре группы, отличающиеся по условиям применения:

1. комбинированные системы с открытыми камерами. Выемка камер осуществляется каким-либо из вариантов систем с подэтажной или этажной выемкой, целики отрабатываются этажным или подэтажным обрушением;

2. комбинированные системы с магазинированием руды. Междукамерные целики вынимают в окружении замагазинированной руды (по мере ее выпуска) путем послойного взрывания целика сверху вниз или массового обрушения с подсечкой снизу;

3. комбинированные системы с одновременной закладкой. Камеры по мере очистной выемки заполняются закладочным материалом, а целик, окруженный с двух сторон закладкой, отрабатывается слоевым и подэтажным обрушением;

4. комбинированные системы разработки с последующей закладкой камер. После выемки камер системами первого или второго класса их заполняют сухой или твердеющей закладкой, и целики отрабатывают в ее окружении.
