Лабораторная работа № 3
1.Задание: Учет эффектов решеточной релаксации на величину поверхностной энергии и работы выхода электрона с поверхности металла(только теперь для 2ух вариационных параметров(β и дельта).
2.Расчеты:
W- Работа, которую необходимо совершить для удаления энергии на бесконечность.
Ϭ- Работа, которую необходимо затратить для образования поверхности. (определяется как энергия приходящаяся на единицу площади (Дж/м2))
d- Расстояние между ионными плоскостями параллельные поверхности. (Межплоскостное расстояние параллельное поверхности)
δ (Дельта)- параметр релаксации поверхности(смещение).
Металл |
Грань |
β, ат.ед. |
Дельта мДж/м2 |
σ мДж/м2 |
W, эВ |
δ в % |
Na(ОЦК) |
110 |
0.814 |
0.109 |
260.058 |
2.08 |
1.91 |
100 |
0.687 |
0.094 |
260.101 |
2.75 |
2.33 |
|
111 |
0.709 |
-0.144 |
405.983 |
3.18 |
-6.18 |
Таблица 3.1
Дельта в процентах= (Дельта*100%)/d
Металл |
Грань |
β, ат.ед. |
Дельта мДж/м2 |
σ мДж/м2 |
W, эВ |
δ в % |
W(ОЦК) |
110 |
1.729 |
-0.012 |
2130.85 |
7.71 |
-0.23 |
100 |
1.239 |
-0.087 |
5802.24 |
12.6 |
-2.39 |
|
111 |
1.13 |
-0.298 |
13675.6 |
15.27 |
-14.19 |
Таблица 3.2
3.Вывод: Анализ результатов показывает, что учет эффектов релаксации решетки вблизи поверхности приводит к незначительному понижению значений поверхностной энергии для плотноупакованных граней и максимальному понижению σ для наиболее рыхлых граней. Величина смещения δ поверхностной плоскости ионов относительно объемного положения зависит от ориентации поверхностной грани и принимает тем меньше значения, чем более плотно упакованной является данная грань. Величина δ максимальна по модулю и имеет характер сжатия (δ < 0) для наиболее рыхлой грани.
Лабораторная работа № 4
1.Задание: Рассчитать энергию и силу адгезии Na и W. Построить графики зависимости энергии и силы адгезии от величины зазора 2D.
2D- величина диэлектрического зазора.
h- шаг. (h=0.1)
Ϭ- Работа, которую необходимо затратить для образования поверхности. (определяется как энергия приходящаяся на единицу площади (Дж/м2))
Ea Энергия адгезии - это работа, которую нужно затратить на разделение (разъединение) материалов друг от друга на бесконечность.
Ea= σ (∞)-σ (D) , где σ (∞)=σW+ σNa со 2ой лабораторной работы.
Fa(D)- производная от энергии. Fa(D)=( σ (D)- σ (D-h))/(h*5.3*10-9)
Силы возникающие в межфазном пространстве, могут иметь характер отталкивания или притяжения в зависимости от видов материала и расстояния между ними.
F>0 то отталкиваются, F<0 то притягиваются.
2.Расчеты: при =1
W-Na |
111 |
110 |
100 |
|||
2D, ат.ед |
Fa(D), 109H/м2 |
Ea, мДж/м2 |
Fa(D), 109H/м2 |
Ea, мДж/м2 |
Fa(D), 109H/м2 |
Ea, мДж/м2 |
0 |
515.58 |
6191.34 |
-97.89 |
1150.15 |
138.38 |
2341.9 |
0.2 |
531.98 |
5918.08 |
4.83 |
1202.04 |
171.95 |
2268.56 |
0.4 |
538.21 |
5636.13 |
69.14 |
1199.48 |
194.16 |
2177.42 |
0.6 |
536.53 |
5350.88 |
107.83 |
1162.83 |
207.75 |
2074.52 |
0.8 |
528.95 |
5066.52 |
130.27 |
1105.68 |
214.84 |
1964.41 |
1 |
516.92 |
4786.18 |
142.19 |
1036.64 |
217.05 |
1850.54 |
1.2 |
501.64 |
4512.21 |
147.11 |
961.28 |
215.62 |
1735.51 |
1.4 |
484.08 |
4246.34 |
147.23 |
883.31 |
211.53 |
1621.23 |
1.6 |
465.02 |
3989.78 |
144.01 |
805.28 |
205.45 |
1509.12 |
1.8 |
445.01 |
3743.32 |
138.49 |
728.96 |
198.02 |
1400.23 |
2 |
424.53 |
3507.46 |
131.41 |
655.56 |
189.6 |
1295.28 |
2.2 |
403.92 |
3282.46 |
123.33 |
585.91 |
180.52 |
1194.79 |
2.4 |
383.45 |
3068.38 |
114.69 |
520.55 |
171.11 |
1099.11 |
2.6 |
363.2 |
2865.15 |
105.82 |
459.76 |
161.48 |
1008.43 |
2.8 |
343.61 |
2672.61 |
96.97 |
403.68 |
151.85 |
922.85 |
3 |
324.53 |
2490.5 |
88.36 |
352.28 |
142.31 |
842.37 |
3.2 |
306.08 |
2318.5 |
80.1 |
305.46 |
133 |
766.94 |
3.4 |
288.33 |
2156.28 |
72.29 |
263 |
123.94 |
696.45 |
3.6 |
271.36 |
2003.46 |
65.01 |
224.69 |
115.24 |
630.76 |
3.8 |
255.11 |
1859.64 |
58.27 |
190.24 |
106.9 |
569.69 |
4 |
239.64 |
1724.44 |
52.09 |
159.36 |
98.99 |
513.03 |
4.2 |
224.94 |
1597.43 |
46.47 |
131.75 |
91.49 |
460.56 |
4.4 |
210.98 |
1478.21 |
41.39 |
107.12 |
84.43 |
412.07 |
4.6 |
197.78 |
1366.39 |
36.8 |
85.19 |
77.81 |
367.33 |
4.8 |
185.28 |
1261.56 |
32.69 |
65.68 |
71.61 |
326.09 |
5 |
173.5 |
1163.36 |
29.03 |
48.36 |
65.83 |
288.14 |
5.2 |
162.41 |
1071.41 |
25.76 |
32.97 |
60.47 |
253.25 |
5.4 |
151.95 |
985.33 |
22.85 |
19.32 |
55.49 |
221.2 |
5.6 |
142.11 |
904.8 |
20.27 |
7.21 |
50.89 |
191.79 |
5.8 |
132.89 |
829.48 |
17.98 |
-3.53 |
46.64 |
164.82 |
6 |
124.22 |
759.05 |
15.96 |
-13.06 |
42.71 |
140.1 |
6.2 |
116.09 |
693.21 |
14.16 |
-21.52 |
39.11 |
117.46 |
6.4 |
108.49 |
631.68 |
12.58 |
-29.03 |
35.8 |
96.73 |
6.6 |
101.35 |
574.18 |
11.18 |
-35.7 |
32.75 |
77.76 |
6.8 |
94.67 |
520.47 |
9.93 |
-41.62 |
29.96 |
60.4 |
7 |
88.42 |
470.29 |
8.84 |
-46.89 |
27.4 |
44.52 |
7.2 |
82.59 |
423.43 |
7.86 |
-51.57 |
25.06 |
30 |
7.4 |
77.13 |
379.66 |
7.01 |
-55.74 |
22.93 |
16.72 |
7.6 |
72.03 |
338.78 |
6.24 |
-59.45 |
20.96 |
4.56 |
7.8 |
67.27 |
300.6 |
5.57 |
-62.76 |
19.16 |
-6.54 |
8 |
62.8 |
264.95 |
4.97 |
-65.71 |
17.52 |
-16.7 |
8.2 |
58.65 |
231.67 |
4.43 |
-68.34 |
16.04 |
-25.99 |
8.4 |
54.76 |
200.58 |
3.96 |
-70.69 |
14.67 |
-34.49 |
8.6 |
51.15 |
171.55 |
3.54 |
-72.79 |
13.42 |
-42.26 |
Таблица 4.1

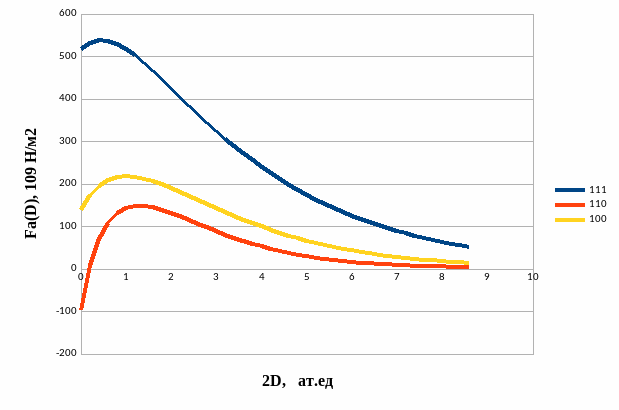

Рис. 4.1 Зависимость силы адгезии от величины зазора 2D
