8 Лекция вся: выложу позже: нужно сокращать.

Устройство рулонных кровель.

Рулонные и мастичные кровельные материалы: фольгоизол, фольгорубероид, слюдоизол, гидробутил, бутизол, бутирол, бутит, бутилон, изол, филизол, стекломаст, стеклобит, элабит, бризол, линокром, наплавляемый рубероид, стеклорубероид, пергамин, толь, изол, бризол.

Пример1. Выполнить кровлю из рулонных материалов под цех промышленного здания размером 144x72 м. Уклон кровли 2,5-10%.

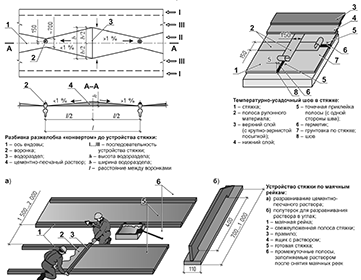

Состав работ: очистка плит, сушка основания кровли, огрунтовка машиной СО-122А, нанесение окрасочной пароизоляции СО-122А, укладка теплоизоляционного слоя из сыпучих материалов (пневмоустановкой), устройство цементно-песчаной стяжки толщиной 25 мм (СО-126), огрунтовка основания (СО-122А), наклейка трехслойного рулонного ковра (СО-122А), покрытие парапетов, обделка примыканий и деформационных швов, нанесение защитного слоя.

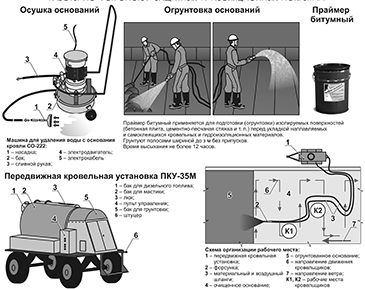

Рис.1 Схема производства работ.

Численно-квалификационный состав звена: кровельщики 4 и 3 разряда, всего 6-7 чел.

Потребность в материалах: грунтовка, горячий битум, утеплитель, цементно-песчаный раствор, рубероид, мастика битумная горячая, рубероид, гравий, сталь оцинкованная.

Пример 2. Устройство инверсионных кровель.

Инверсионная кровля – кровля, конструкция которой “перевернута” по сравнению с традиционной, т.е. гидроизоляционный слой располагаетсяпод слоем утеплителя, непосредственно на поверхности перекрытия. Состав кровли: бетонное перекрытие, гидроизоляция (изопласт), теплоизроляция (пеноплэкс), геотекстильный материал, пригрузочный слой (гравий).

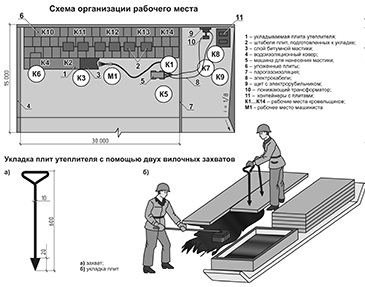

Обеспыливание оснований необходимо выполнять перед нанесением огрунтовочных и изоляционных составов, включая приклеивающие клеи и мастики. Температура при нанесении горячих мастик – 130 град. (дегтевые мастики)-160 град.(битумные). Толщина слоя мастик – 0,8 – 2 мм. Теплоизоляцию необходимо устраи­вать по маячным рейкам полосами шириной 3—4 м с укладкой сыпучего утеплителя более мелких фракций в нижнем слое. Слои должны укладываться толщиной не более 60 мм и уплотняться после укладки.

Кровельный и гидроизоляционный ковры из рулонных материалов с заранее наплавляемым в заводских условиях мастичным слоем необходи­мо наклеивать на предварительно огрунтованное основание методом расплавления или разжижения (пластификации) мастичного слоя материала без применения приклеивающих мастик.

Расплавление мастичного слоя должно производиться одновременно с раскладкой полотнищ (температура расплавленной мастики - 140-160 ° С). Каждый уложенный слой кровли необходимо прикатать катком до устройства последующего.

Рулонные материалы перед наклейкой необходимо разметить по месту укладки; раскладка полотнищ рулонных материалов должна обеспечивать соблюдение величин их нахлестки при наклейке.

Полотнища рулонных материалов при устройстве кровель должны наклеиваться: в направлении от пониженных участков к повышенным с расположением полотнищ по длине перпендикулярно стоку воды при уклонах крыш до 15 %; в направлении стока — при уклонах крыш более 15%.

Перекрестная наклейка полотнищ изоляции и кровли не допускается.

При наклейке полотнища изоляции и кровли должны укладывать­ся внахлестку на 100 мм (70 мм по ширине полотнищ нижних слоев кров­ли крыш с уклоном более 1,5 %).

Стеклоткань при устройстве изоляции или кровли необходимо расстилать, укладывая без образования волн, сразу после нанесения горячей мастики и покрывать мастикой толщиной не менее 2 мм.

При устройстве защитного гравийного покрытия на кровельный ко­вер необходимо наносить горячую мастику сплошным слоем толщиной 2 - 3 мм и шириной 2 м, рассыпав сразу по ней сплошной слой гравия, очищен­ного от пыли, толщиной 5—10 мм. Число слоев и общая толщина защитного покрытия должны соответствовать проектным.

Рис.2 Подача материалов на рулонную кровлю.

Рис.6 Способы устройства рулонного ковра.
