29В. Схемы мультиплексирования потоков в stm-1 для sdh ( g.707, g.708, g.709).
Первый стандарт на построение мультиплексора разработан ITU-T в 1988 году (стандарты G.707, G.708). В нем оговариваются свойства базового мультиплексора.

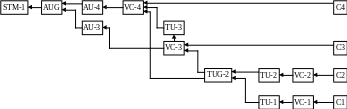

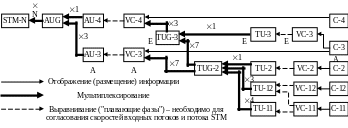

Схема мультиплексирования SDH:
Пояснения к рисунку:
C1…C4 – контейнеры 1…4 уровня:
C1 содержит T1 или E1 (C1.1 – 25 байт или C1.2 – 34 байт);
C2 содержит T2 или E2 (C2.1 или C2.2 – 106 байт);
C3 содержит T3 или E3 (C3.1 или C3.2 – 756 байт);
C4 содержит E4 (2340 байт).
VC – виртуальный контейнер (содержит адрес мультиплексора назначения, дописывает маршрутный заголовок POH);
TU – трибный блок (указатель административного блока PTR указывает начало виртуального контейнера VC в трибном блоке TU);
TUG – группа трибных блоков;
AU – административный блок (заполняется иначе, чем TU);
AUG – группа трибных блоков;
A – блок, используемый для совместимости со стандартом SONET;
E – блок, используемый для совместимости с Европейским стандартом.
Пути мультиплексирования программно включаются/выключаются. Таким образом, существует 3 варианта мультиплексирования С1→ STM-1.
30В. Структура заголовка stm -1.
9 |
|
|
|
||||||||
RSOH |
3 |
A1 |
A1 |
A1 |
A2 |
A2 |
A2 |
J0 |
Z0۷ × |
Z0۷ × |
|
AUP |
1 |
||||||||||
B1 |
● |
● |
E1 |
● |
|
F1 |
× |
× |
|||
MSOH |
5 |
||||||||||
D1 |
● |
● |
D2 |
● |
|
D3 |
|
|
|||
PTR |
|||||||||||
B2 |
B2 |
B2 |
K1 |
|
|
K2 |
|
|
|||
D4 |
|
|
D5 |
|
|
D6 |
|
|
|||
D7 |
|
|
D8 |
|
|
D9 |
|
|
|||
D10 |
|
|
D11 |
|
|
D12 |
|
|
|||
S1 |
Z1 |
Z1 |
Z2 |
Z2 |
M1 |
E2 |
× |
× |
Пояснения к рисунку:
RSOH – заголовок регенерационной секции;
AUP – указатель административного блока;
MSOH – заголовок секции мультиплексирования;
A1, A2 – сигналы цикловой синхронизации (A1 = 11110110,
A2 = 00101000), длина синхрослова в STM-1: 6×8 = 48 бит;
J0 – байт индикатора трассы регенерационной секции [в рамках национальных границ – 1 байт, при пересечении – 2 байта (Z0۷)];
B1 – контроль информации для регенерационной секции RSOH по процедуре BIP-8 (результат суммы по модулю-2 всех полей RSOH, кроме двух полей Z0۷, отправляется в следующем пакете STM-1)
E1 – служебная связь на участке регенерации (64 кбит/с);
E2 – служебная связь на участке мультиплексирования (64 кбит/с);
F1 – канал пользователя;
D1, D2, D3 – служебные каналы передачи данных внутри RSOH
(3×64 = 196 кбит/с);
● – байты адаптации к среде передачи (зависят от используемой линии передачи);
B2 – результат проверки секции RSOH по процедуре BIP-24;
K1, K2 – байты сигнализации и управления автоматическим защитным переключением (APS) (G.783);
D1…D12 – служебный каналы передачи данных (12×64 = 576 кбит/с);
S1 – статус синхронизации;
Z0, Z1, Z2 – биты, используемые в совместных стандартах SDH-SONET;
× – зарезервированные биты для национальных нужд.
