7 Выбор типа трансформаторной подстанции
7.1 Схемы и конструкции тп
Трансформаторная подстанция (ТП) - это электрическая установка, служащая для приема, преобразования и распределения электрической энергии переменного тока.
Подстанция состоит из силовых трансформаторов 10/0,4 кВ, распределительных устройств управления, релейной защиты и автоматики.
Трансформаторные подстанции должны проектироваться с учетом эксплуатации их без постоянного дежурства персонала с применением устройств автоматики, а в случае необходимости простейших устройств телемеханики. Для поддержания требуемого уровня надежности и безотказности работы, подстанции рекомендуется выполнять по простейшим схемам: без силовых выключателей на вводах и без сборных шин на стороне высшего напряжения.
В настоящее время для вновь проектируемых систем электроснабжения городов рекомендуется применять ТП типа К-42-Sт-М5:
К - ввод в ТП в виде кабеля; 4 - количество вводных кабелей, равно четырем; 2 - количество трансформаторов в ТП, равно двум; Sт - номинальная мощность трансформаторов; М - означает, что ТП модернизированная; 5 - модификация, которая соответствует самой удобной и универсальной разработке ТП.
Таким образом, принимаем к установке в микрорайоне следующие ТП:
ТП-1 К-42-400-М5;
ТП-2 К-42-400-М5;
Данные трансформаторные подстанции, т.е. модификации М5, могут быть укомплектованы трансформаторами с мощностью (100-630) кВА.
Отличие одной ТП от другой состоит только в количестве отходящих линий, марках шкафов ЩО-70 и мощности установленных трансформаторов.
На рис.12 показан разрез трансформаторной подстанции
1-камера КСО-10кВ;2-шина 10 кВ;3-ввод 10кВ; 4-вывод 10 кВ;5-панели ЩО-70 0.4кВ; 6-трансформатор;8-щиты управления
Рис.12 Разрез трансформаторной подстанции

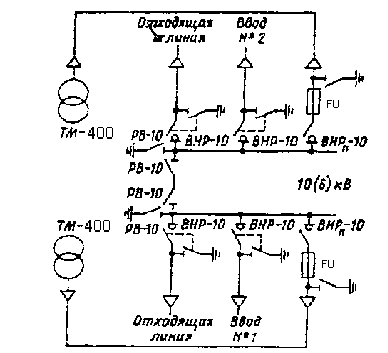

Схему электрических соединений на стороне высшего напряжения покажем на примере ТП-1, для ТП-2 схема будет аналогичной.
Рис.13. Схема электрических соединений на стороне
высшего напряжения ТП-1
В данной схеме силовой трансформатор защищается с помощью предохранителя, который выбирается в зависимости от мощности установленного трансформатора. Для ТМ-400/10 устанавливают предохранитель типа ПКТ 102-10-50-12,5У3.
На рис.13 показана схема электрических соединений на стороне низшего напряжения (0.4кВ) для ТП-1.
Согласно п.3.1.10./1/ для установки в трансформаторные подстанции приняты следующие марки трансформаторов:
ТМ-400/10 с параметрами: Uвн=10 кВ; Uнн=0,4 кВ; ∆Рх=0,95 кВт; ∆Рк=5,5кВт; Uк=4,5%; Iх=2,1%; схема соединения Y/Y0; сопротивление прямой последовательности: Rт=5,5 мОм; Xт=17,1 мОм; Zт=18 мОм; сопротивление при однофазном замыкании Zто/3=0,065 мОм.
8 Расчет токов короткого замыкания.Выбор и проверка аппаратуры защиты тп и кабелей на стойкость токам короткого замыкания
Коротким замыканием (КЗ) называется всякое случайное или преднамеренное, не предусмотренное нормальным режимом работы, электрическое соединение различных точек электроустановки между собой или с землей, при котором токи в аппаратах и проводниках, примыкающих к точке КЗ, резко возрастают, превышая расчетные значения нормального режима.
Вследствие КЗ в цепях возникают токи, которые представляют опасность для элементов сети. Поэтому для обеспечения надежной работы электрической сети, электрооборудования, устройств релейной защиты и автоматики производится расчет токов КЗ.
