16. Бассейн водоотведения. Трассировка водоотводящей х/б сети.
Бассейн водоотведения- это часть объекта водоотведения, ограниченная водоразделом или водоемом, вертикальной планировкой города или границами застройки, водоотведение с которой осуществляется системой самотечных трубопроводов.
Границы бассейна водоотведения, как правило, соответствуют линиям водоразделов. При плоском рельефе местности границы бассейнов назначают, исходя из условия возможно большего охвата территории самотечной сетью.
Трассировка - начертание водоотводящей сети на генеральном плане канализуемого объекта.
При трассировке сети прежде всего необходимо определить бассейны канализования, места, где потребуется перекачка CВ, основной принцип при выполнении трассировки- обеспечить самотечное движение CВ на как можно наибольшей части канализуемого объекта, и миним. протяженности сети.
Выбирают место расположения площадки ОС, затем трассируют главный коллектор и отводной, далее коллектор бассейнов стока и уличную сеть.
В пределах застройки все коллекторы трассируют по городским проездам в зеленых или технических зонах. Необходимо максимально использовать естественный уклон местности и учитывать наиболее благоприятные геологические и гидрологические условия прокладки. Также влияет расположение пром. предп., наличие грунтовых вод, характер застройки, ширина улиц.
При трассировании водоотводящих сетей следует избегать пересечений с водными потоками, железнодорожными путями и другими подземными сооружениями, так как устройство этих пересечений сложно и вызывает затруднения в эксплуатации сети. Также учитывают грунтовые условия: в скальных грунтах 4-5 м, 5-6 в моклых грунтах, в нескальных сухих грунтах 7м. Необходимо избегать устройство НС. НС необходимы, если часть микрорайона расположена на обратных скатах. CВ отводят в пониженное место и напорным водоводом поднимают за водораздел. При плоском рельефе местности трассировка коллекторов ведется по тальвегам, змейкообразно, чтобы главный коллектор не получил большой глубины заложения. Пропускную способность начальных коллекторов по возможности увеличить.
Имеются три метода трассировки уличной водоотводящей сети:

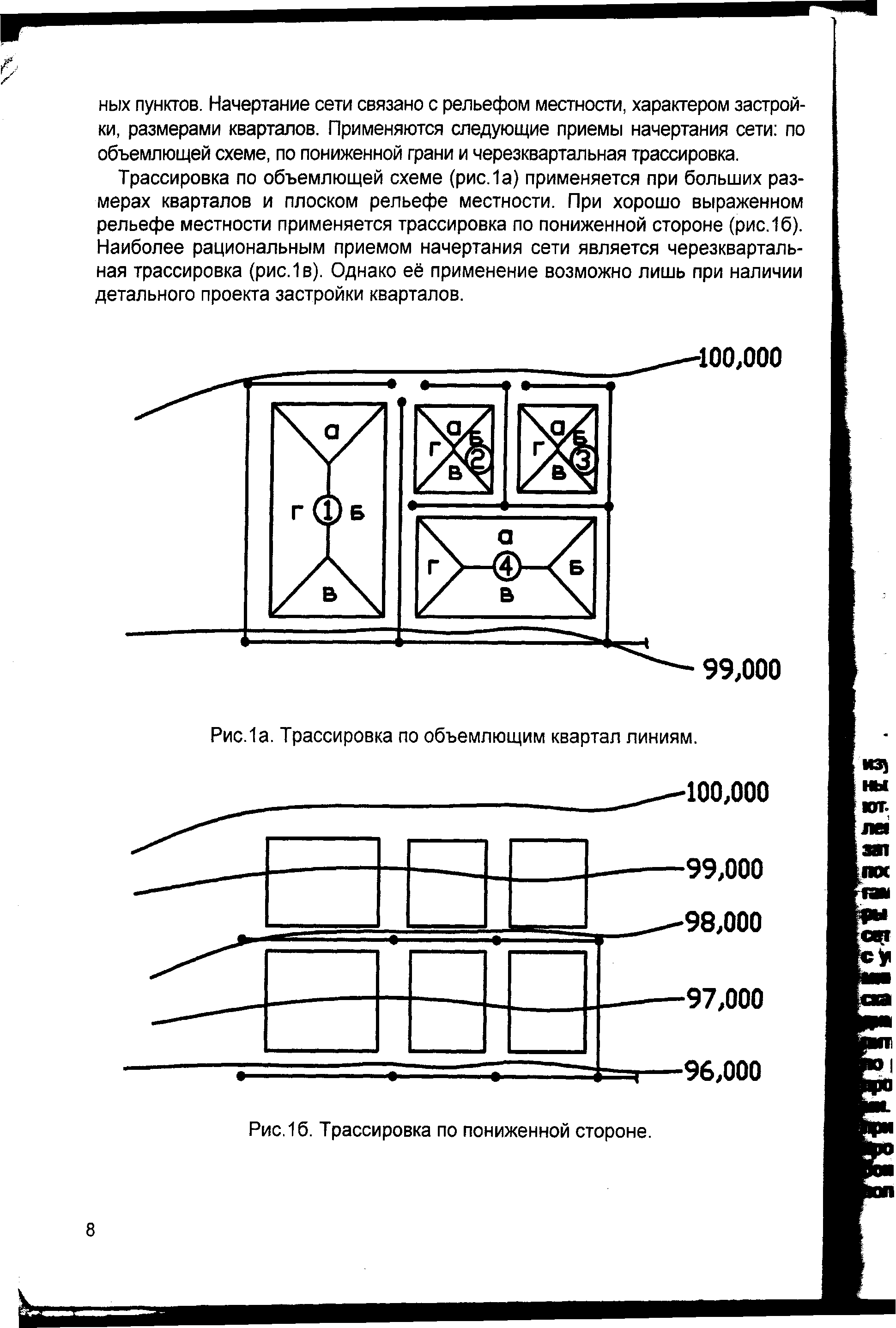

1. По объемлющей схеме, при которой сеть трассируют по проездам, опоясывающим квартал со всех сторон:
Этот метод применяют при плоском рельефе местности (уклон земли – до 0,007) и больших размерах кварталов.(рис. 1)
2. По пониженной стороне, при этом сеть прокладывают только по наиболее низким граням кварталов. Этот метод применяют при выраженном рельефе, с падением поверхности земли к одной или двум граням квартала (уклон более 0,008 – 0,01). (рис. 2)
3. Чересквартальная трассировка предполагает укладку труб по середине квартала.
Этот метод применяется, если имеется возможность прокладки водоотводящей сети внутри квартала. При этом получается более экономическое сочетание дворовой сети с уличной, длина ее сокращается на 30 – 40%, стоимость строительства снижается на 10 – 20%. (рис. 3)
(рис. 3)
